一种园林自动灌溉喷淋装置的制作方法

本技术涉及园林灌溉设备，具体为一种园林自动灌溉喷淋装置。

背景技术：

1、园林，指特定培养的自然环境和游憩境域，在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林，园林在种植绿植过程中需要对其进行灌溉，对其进行灌溉时会用到自动灌溉喷淋装置。

2、现有的自动灌溉喷淋装置常为固定在草坪处的依靠管道供给自来水灌溉的喷淋头，由于其灌溉水全部来自自来水供给，不能对雨水进行充分利用，造成水资源的浪费，给人们的使用带来不便，针对性地推出了一种园林自动灌溉喷淋装置。

技术实现思路

1、本实用新型的目的在于提供一种园林自动灌溉喷淋装置，具备节约水资源的优点，解决了现有的自动灌溉喷淋装置常为固定在草坪处的依靠管道供给自来水灌溉的喷淋头，由于其灌溉水全部来自自来水供给，不能对雨水进行充分利用，造成水资源的浪费，给人们的使用带来不便的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种园林自动灌溉喷淋装置，包括收集箱，所述收集箱的顶部连通有集水罩，所述收集箱两侧的底部均连通有导管，所述导管远离收集箱的一侧连通有单向阀，所述单向阀远离收集箱的一侧连通有弯管，所述弯管远离单向阀的一侧连通有竖管，所述竖管的底部连通有压力泵，所述压力泵的底部连通有分流盘，所述分流盘的表面连通有雾化喷头，所述分流盘底部的轴心处连通有连接管，所述连接管表面的底部套设有密封环，所述密封环的两侧均固定连接有横板，所述横板与分流盘之间固定连接有气缸，所述收集箱的右侧通过第一轴承活动连接有电机，所述电机的输出端固定连接有搅拌杆，所述搅拌杆的顶部和底部均固定连接有搅拌板，所述收集箱左侧的顶部连通有导流管，所述导流管远离收集箱的一侧连通有储药罐，所述导流管的顶部固定连接有阀门。

3、优选的，所述电机的表面套设有防护壳，防护壳与收集箱之间固定连接。

4、优选的，所述集水罩的顶部固定连接有防尘过滤网，所述收集箱顶部右侧的前侧固定连接有液位传感器。

5、优选的，所述储药罐的顶部连通有补给管，补给管表面的顶部螺纹连接有密封盖。

6、优选的，所述储药罐正面的左侧固定连接有液位显示器，所述搅拌杆的左侧通过第二轴承与收集箱内腔的左侧活动连接。

7、优选的，所述分流盘顶部的四周均固定连接有支撑杆，所述支撑杆的顶部与收集箱固定连接。

8、优选的，所述分流盘底部的两侧均固定连接有电动伸缩杆，所述电动伸缩杆的底部固定连接有支撑板，所述支撑板的底部固定连接有固定锥。

9、优选的，所述收集箱正面的底部连通有排水管，排水管的正面固定连接有排水阀。

10、与现有技术相比，本实用新型的有益效果如下：

11、1、本实用新型通过收集箱、集水罩、导管、单向阀、弯管、竖管、压力泵、分流盘、雾化喷头、连接管、密封环、横板、气缸、电机、搅拌杆、搅拌板、导流管、储药罐和阀门的配合，能够将雨水收集并用于灌溉，节约了水资源，方便了人们的使用。

12、2、本实用新型通过设置防护壳，能够对电机进行保护，通过设置防尘过滤网，能够对杂质进行过滤，通过设置补给管，能够便于使用人员向储药罐中补给药液，通过设置液位显示器，能够便于使用人员观测储药罐内部的液量，通过设置支撑杆，能够使收集箱稳定性增加。

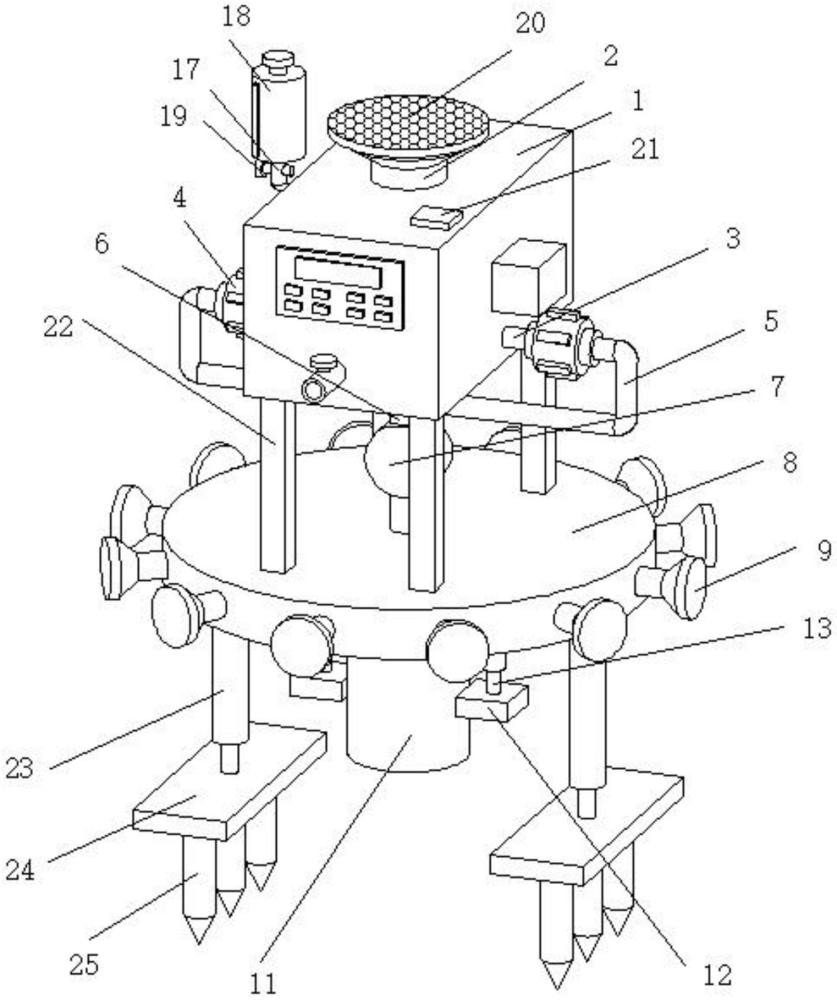

1.一种园林自动灌溉喷淋装置，包括收集箱(1)，其特征在于：所述收集箱(1)的顶部连通有集水罩(2)，所述收集箱(1)两侧的底部均连通有导管(3)，所述导管(3)远离收集箱(1)的一侧连通有单向阀(4)，所述单向阀(4)远离收集箱(1)的一侧连通有弯管(5)，所述弯管(5)远离单向阀(4)的一侧连通有竖管(6)，所述竖管(6)的底部连通有压力泵(7)，所述压力泵(7)的底部连通有分流盘(8)，所述分流盘(8)的表面连通有雾化喷头(9)，所述分流盘(8)底部的轴心处连通有连接管(10)，所述连接管(10)表面的底部套设有密封环(11)，所述密封环(11)的两侧均固定连接有横板(12)，所述横板(12)与分流盘(8)之间固定连接有气缸(13)，所述收集箱(1)的右侧通过第一轴承活动连接有电机(14)，所述电机(14)的输出端固定连接有搅拌杆(15)，所述搅拌杆(15)的顶部和底部均固定连接有搅拌板(16)，所述收集箱(1)左侧的顶部连通有导流管(17)，所述导流管(17)远离收集箱(1)的一侧连通有储药罐(18)，所述导流管(17)的顶部固定连接有阀门(19)。

2.根据权利要求1所述的一种园林自动灌溉喷淋装置，其特征在于：所述电机(14)的表面套设有防护壳，防护壳与收集箱(1)之间固定连接。

3.根据权利要求1所述的一种园林自动灌溉喷淋装置，其特征在于：所述集水罩(2)的顶部固定连接有防尘过滤网(20)，所述收集箱(1)顶部右侧的前侧固定连接有液位传感器(21)。

4.根据权利要求1所述的一种园林自动灌溉喷淋装置，其特征在于：所述储药罐(18)的顶部连通有补给管，补给管表面的顶部螺纹连接有密封盖。

5.根据权利要求1所述的一种园林自动灌溉喷淋装置，其特征在于：所述储药罐(18)正面的左侧固定连接有液位显示器，所述搅拌杆(15)的左侧通过第二轴承与收集箱(1)内腔的左侧活动连接。

6.根据权利要求1所述的一种园林自动灌溉喷淋装置，其特征在于：所述分流盘(8)顶部的四周均固定连接有支撑杆(22)，所述支撑杆(22)的顶部与收集箱(1)固定连接。

7.根据权利要求1所述的一种园林自动灌溉喷淋装置，其特征在于：所述分流盘(8)底部的两侧均固定连接有电动伸缩杆(23)，所述电动伸缩杆(23)的底部固定连接有支撑板(24)，所述支撑板(24)的底部固定连接有固定锥(25)。

8.根据权利要求1所述的一种园林自动灌溉喷淋装置，其特征在于：所述收集箱(1)正面的底部连通有排水管，排水管的正面固定连接有排水阀。
