膜上覆土装置的制作方法

本发明涉及农业机械，具体地说是一种膜上覆土装置。

背景技术：

1、为保证花生的正常出苗，花生播种时需要进行覆膜，并在地膜上覆土。现有膜上覆土设备结构如图1、图2所示，包括机架1、地膜辊2、覆土盘3和覆土筒4，地膜辊2、覆土盘3和覆土筒4均安装在机架1上，在地膜辊2上安装地膜卷。机架1移动时，覆土盘3将地面土壤刮动至覆土筒4内，土壤移出覆土筒4后落在地膜上实现覆土。现有技术中的覆土设备存在的缺陷是：覆土盘3与覆土筒4之间的距离、覆土盘3倾斜角度、地面平整程度都会影响覆土筒4内的覆土量，覆土盘3与覆土筒4之间的距离过大或覆土盘3倾斜角度较小时，覆土盘3向覆土筒4内的松土量少导致覆土量较小，覆土盘3与覆土筒4之间的距离过小或覆土盘3倾斜角度较大时，覆土盘3向覆土筒4内松土量大导致覆土量较大。地面凹陷位置，覆土盘刮土量少导致覆土量较小甚至不能实现覆土。地面凸起位置，覆土盘刮土量大导致覆土量较大，进而导致覆土量不一致。

技术实现思路

1、本发明的目的在于提供一种膜上覆土装置，用于解决现有膜上覆土设备因覆土盘向覆土筒内送土量不均匀，导致覆土量不一致的问题。

2、本发明解决其技术问题所采取的技术方案是：膜上覆土装置，包括机架以及设置在机架上的地膜辊、覆土盘和覆土筒，所述覆土盘设置在覆土筒的进料侧且沿机架行进方向覆土盘倾斜设置，所述覆土筒与覆土盘之间具有输送组件，所述输送组件包括输送筒、输送轴和输送驱动机构，所述输送筒下端的侧壁具有进料斗，所述进料斗的顶部和朝向覆土盘的一端敞口形成进料口，所述输送轴转动设置在输送筒的内侧，位于所述输送筒内部的输送轴上固定有螺旋叶片，所述输送驱动机构与输送筒外部的输送轴连接用于驱使输送轴的旋转，所述输送筒上端的侧壁具有与覆土筒连通的出料口；所述覆土筒上具有倾斜底，所述倾斜底的上端与出料口衔接，所述倾斜底的下端与覆土筒上的排放孔连通。

3、进一步地，所述进料斗为锥形结构，所述进料斗的小端与输送筒固定连接，所述进料斗的大端朝向覆土盘。

4、进一步地，所述输送驱动机构包括从动轮、主动轮和传动件，所述从动轮固定在输送筒外部的输送轴上，所述主动轮与机架相对转动连接，所述传动件将主动轮和从动轮连接在一起。

5、进一步地，所述输送筒与覆土筒固定连接。

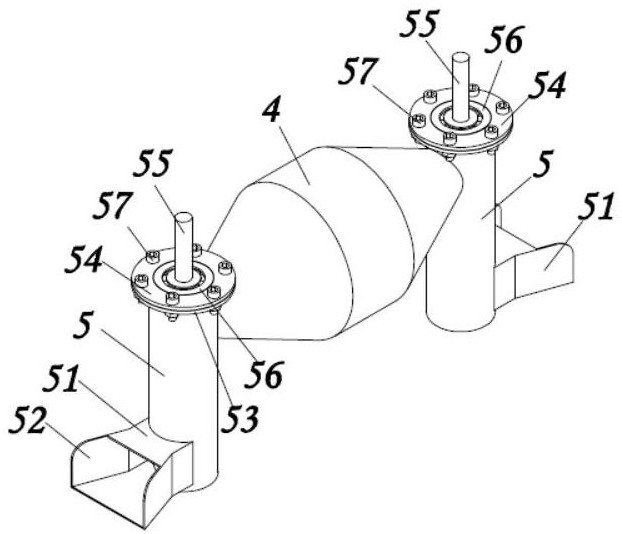

6、进一步地，所述覆土筒与输送筒转动连接，所述覆土筒的两端小、中间大，所述输送轴与覆土筒之间具有传动机构，所述传动机构作用下输送轴与覆土筒同时转动。

7、进一步地，所述传动机构包括从动齿轮、主动齿轮和传动箱，所述主动齿轮和主动轮转动安装在传动箱上，所述从动齿轮固定在覆土筒上，所述主动齿轮与从动齿轮啮合，所述主动齿轮与主动轮之间具有换向机构。

8、进一步地，所述换向机构包括位于传动箱内的第一传动齿轮、第二传动齿轮、蜗轮和蜗杆，所述第一传动齿轮与主动轮同轴设置，所述第二传动齿轮与蜗杆同轴设置且与第一传动齿轮啮合，所述蜗轮与主动齿轮同轴设置且与蜗杆啮合。

9、进一步地，所述覆土筒为倒三角形结构，所述覆土筒的底部具有量土筒，所述排放孔位于量土筒的底部，所述排放孔内具有若干挡板，所述挡板与排放孔内壁铰链连接且在两者之间设有扭簧，所述扭簧零形变时挡板将排放孔封堵；所述覆土筒内具有自上而下运动进而将量土筒内土推出的卸载组件。

10、进一步地，所述卸载组件包括滑块和卸载驱动机构，所述滑块滑动设置在覆土筒内，所述滑块的底部具有压杆以及位于压杆周围的压针，所述卸载驱动机构驱使滑块的上下往复移动。

11、进一步地，所述卸载驱动机构包括主轴、第一锥齿轮、第二锥齿轮和连杆，所述主轴转动安装在覆土筒的顶部，所述第一锥齿轮固定在主轴下部，所述第二锥齿轮转动安装在覆土筒内且与第一锥齿轮啮合，所述连杆的上端与第二锥齿轮铰链连接，所述连杆的下端与滑块铰链连接。

12、本发明的有益效果是：本发明通过输送组件的设置，将覆土盘刮起的土壤均匀输送至覆土筒内，进而避免进入覆土筒内的土壤忽多忽少导致覆土量的不一致。通过调节输送轴的转速，可以调节覆土量。覆土筒底部具有倾斜底，这样进入覆土筒内的土可以在自重下沿倾斜底滑动至排放孔，实现对地膜的覆土。此外，土在进料斗、输送筒和覆土筒组成的封闭环境中移动，可以避免扬尘。

1.膜上覆土装置，包括机架以及设置在机架上的地膜辊、覆土盘和覆土筒，所述覆土盘设置在覆土筒的进料侧且沿机架行进方向覆土盘倾斜设置，其特征在于，所述覆土筒与覆土盘之间具有输送组件，所述输送组件包括输送筒、输送轴和输送驱动机构，所述输送筒下端的侧壁具有进料斗，所述进料斗的顶部和朝向覆土盘的一端敞口形成进料口，所述输送轴转动设置在输送筒的内侧，位于所述输送筒内部的输送轴上固定有螺旋叶片，所述输送驱动机构与输送筒外部的输送轴连接用于驱使输送轴的旋转，所述输送筒上端的侧壁具有与覆土筒连通的出料口；所述覆土筒上具有倾斜底，所述倾斜底的上端与出料口衔接，所述倾斜底的下端与覆土筒上的排放孔连通。

2.根据权利要求1所述的膜上覆土装置，其特征在于，所述进料斗为锥形结构，所述进料斗的小端与输送筒固定连接，所述进料斗的大端朝向覆土盘。

3.根据权利要求1所述的膜上覆土装置，其特征在于，所述输送驱动机构包括从动轮、主动轮和传动件，所述从动轮固定在输送筒外部的输送轴上，所述主动轮与机架相对转动连接，所述传动件将主动轮和从动轮连接在一起。

4.根据权利要求3所述的膜上覆土装置，其特征在于，所述输送筒与覆土筒固定连接。

5.根据权利要求3所述的膜上覆土装置，其特征在于，所述覆土筒与输送筒转动连接，所述覆土筒的两端小、中间大，所述输送轴与覆土筒之间具有传动机构，所述传动机构作用下输送轴与覆土筒同时转动。

6.根据权利要求5所述的膜上覆土装置，其特征在于，所述传动机构包括从动齿轮、主动齿轮和传动箱，所述主动齿轮和主动轮转动安装在传动箱上，所述从动齿轮固定在覆土筒上，所述主动齿轮与从动齿轮啮合，所述主动齿轮与主动轮之间具有换向机构。

7.根据权利要求6所述的膜上覆土装置，其特征在于，所述换向机构包括位于传动箱内的第一传动齿轮、第二传动齿轮、蜗轮和蜗杆，所述第一传动齿轮与主动轮同轴设置，所述第二传动齿轮与蜗杆同轴设置且与第一传动齿轮啮合，所述蜗轮与主动齿轮同轴设置且与蜗杆啮合。

8.根据权利要求4所述的膜上覆土装置，其特征在于，所述覆土筒为倒三角形结构，所述覆土筒的底部具有量土筒，所述排放孔位于量土筒的底部，所述排放孔内具有若干挡板，所述挡板与排放孔内壁铰链连接且在两者之间设有扭簧，所述扭簧零形变时挡板将排放孔封堵；所述覆土筒内具有自上而下运动进而将量土筒内土推出的卸载组件。

9.根据权利要求8所述的膜上覆土装置，其特征在于，所述卸载组件包括滑块和卸载驱动机构，所述滑块滑动设置在覆土筒内，所述滑块的底部具有压杆以及位于压杆周围的压针，所述卸载驱动机构驱使滑块的上下往复移动。

10.根据权利要求9所述的膜上覆土装置，其特征在于，所述卸载驱动机构包括主轴、第一锥齿轮、第二锥齿轮和连杆，所述主轴转动安装在覆土筒的顶部，所述第一锥齿轮固定在主轴下部，所述第二锥齿轮转动安装在覆土筒内且与第一锥齿轮啮合，所述连杆的上端与第二锥齿轮铰链连接，所述连杆的下端与滑块铰链连接。
