一种基于北斗技术的农业监控管理装置

本技术涉及农业监控，具体是一种基于北斗技术的农业监控管理装置。

背景技术：

1、农业是利用动植物的生长过程，通过人工进行培育从而获取动植物本身的产业，农业包括种植业、林业、畜牧业、渔业与副业，根据生产力的状况，可分为古代农业、原始农业、近代农业与现代农业，通过世界地域分类，可分为种植园农业、水稻农业、谷物家畜农业、地中海农业、市场园艺农业、商业乳品农业、商业牲畜育肥农业、商品谷物农业与游牧业，随着北斗卫星技术的发展，在农业中北斗卫星技术监控管理装置逐渐适用其中。

2、现有的北斗技术的农业监控管理装置在使用的过程中，由于监控管理装置大多设置在暴露空旷地带，可能会有鸟落在监控管理装置上，对监控管理装置的使用造成影响，且现有的监控管理装置监控器在安装之后，大多处于固定监控角度状态，需要人为地调整才可以调整监控器的监视角度，监控范围容易受到一定程度的影响。为此，我们提供了一种基于北斗技术的农业监控管理装置解决以上问题。

技术实现思路

1、一)解决的技术问题

2、本实用新型的目的就是为了弥补现有技术的不足，提供了一种基于北斗技术的农业监控管理装置。

3、二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种基于北斗技术的农业监控管理装置，包括套架、支架和支撑座，所述支撑座的两侧固定设置有两组驱鸟器，所述支撑座的设置有安装筒，所述安装筒的内部设置有电机，所述电机的顶端可拆卸设置有监控器。

5、进一步地，所述套架的内部贯穿设置有两组定位螺栓，所述套架的内部贯穿开设有导向槽，且导向槽位于支架的外侧，所述套架的内部贯穿开设有一号通孔。

6、进一步地，所述支架的内部对称贯穿开设有多组二号通孔，所述二号通孔的内部贯穿设置有插销，且插销活动贯穿一号通孔的内部。

7、进一步地，所述支架的顶部螺纹固定有灯柱，所述支架的顶部螺纹固定有环形电网，且环形电网位于灯柱的外侧。

8、进一步地，所述支架的顶部对称设置有四组支柱，所述支柱的顶端设置有承载盒，且承载盒的底端与环形电网的顶端连接。

9、进一步地，所述承载盒的内部设置有电池组，所述承载盒的顶部可拆卸设置有顶盖，且顶盖的顶部与支撑座的底端螺纹连接。

10、三)有益效果：

11、与现有技术相比，该基于北斗技术的农业监控管理装置具备如下有益效果：

12、一、本实用新型通过设置有驱鸟器和电机等部件，通过驱鸟器运行，利用超声波能够有效地将鸟类驱离，防止鸟类落在监控管理装置的上面，影响监控管理装置的正常使用，且通过驱鸟器可以对农业一定范围内的鸟类进行超声波驱离，从而实现驱鸟的效果，在电机与电池组进行电性连接之后，进而通过监控器设置在电机的输出端的顶端，通过监控器对周围农业环境起到监视的作用，同时在电机运行的情况下，监控器可在电机的作用下转动，使监控范围更广。

13、二、本实用新型通过设置有支架等部件，通过导向槽可以对支架的上下移动进行限位导向，便于根据使用需求调整支架的使用高度，通过插销活动贯穿二号通孔和一号通孔的内部，可以对调整使用高度之后的支架进行定位。

14、三、本实用新型通过设置有环形电网等部件，通过灯柱可以起到照明和吸引虫类的效果，通过环形电网设置在灯柱的外侧，进而通过环形电网与电池组进行电性连接，环形电网可以对吸引来的虫类进行电击灭杀，从而起到驱虫的效果。

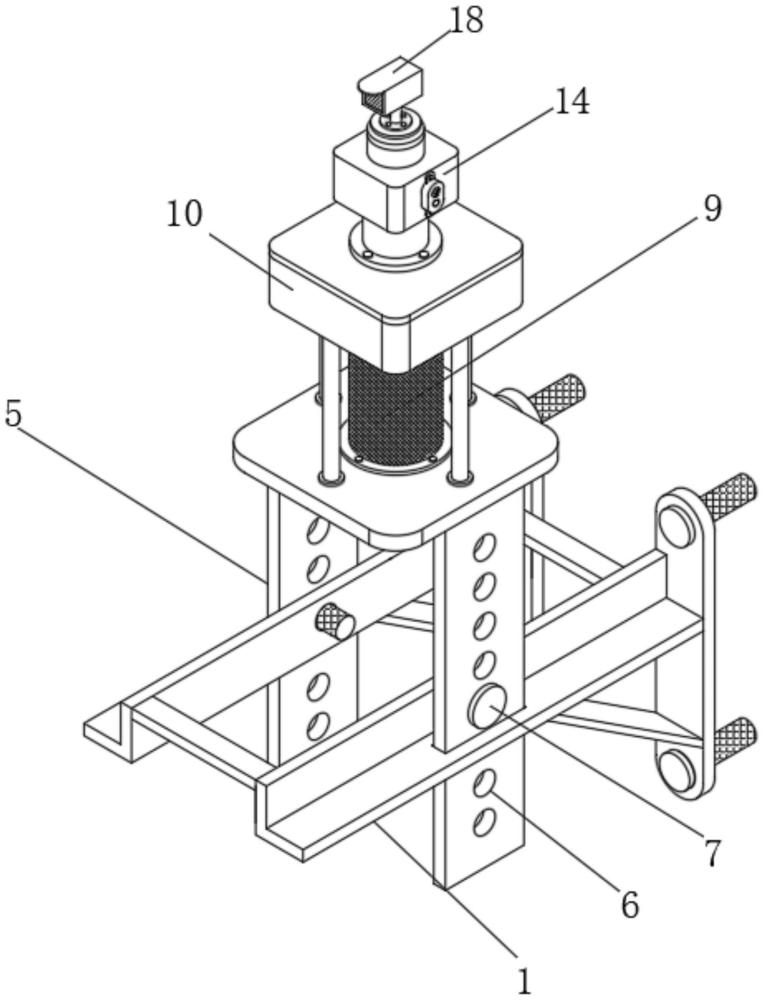

1.一种基于北斗技术的农业监控管理装置，包括套架(1)、支架(5)和支撑座(14)，其特征在于：所述支撑座(14)的两侧固定设置有两组驱鸟器(15)，所述支撑座(14)的设置有安装筒(16)，所述安装筒(16)的内部设置有电机(17)，所述电机(17)的顶端可拆卸设置有监控器(18)。

2.根据权利要求1所述的一种基于北斗技术的农业监控管理装置，其特征在于：所述套架(1)的内部贯穿设置有两组定位螺栓(2)，所述套架(1)的内部贯穿开设有导向槽(3)，且导向槽(3)位于支架(5)的外侧，所述套架(1)的内部贯穿开设有一号通孔(4)。

3.根据权利要求2所述的一种基于北斗技术的农业监控管理装置，其特征在于：所述支架(5)的内部对称贯穿开设有多组二号通孔(6)，所述二号通孔(6)的内部贯穿设置有插销(7)，且插销(7)活动贯穿一号通孔(4)的内部。

4.根据权利要求1所述的一种基于北斗技术的农业监控管理装置，其特征在于：所述支架(5)的顶部螺纹固定有灯柱(8)，所述支架(5)的顶部螺纹固定有环形电网(9)，且环形电网(9)位于灯柱(8)的外侧。

5.根据权利要求4所述的一种基于北斗技术的农业监控管理装置，其特征在于：所述支架(5)的顶部对称设置有四组支柱(11)，所述支柱(11)的顶端设置有承载盒(10)，且承载盒(10)的底端与环形电网(9)的顶端连接。

6.根据权利要求5所述的一种基于北斗技术的农业监控管理装置，其特征在于：所述承载盒(10)的内部设置有电池组(12)，所述承载盒(10)的顶部可拆卸设置有顶盖(13)，且顶盖(13)的顶部与支撑座(14)的底端螺纹连接。
