一种用于花园浇灌的悬挂式洒水器的制作方法

本技术涉及浇灌设施，具体涉及一种用于花园浇灌的悬挂式洒水器。

背景技术：

1、目前，为了提高浇灌工作的便利性，大多使用预设的管道进行洒水工作，但是通过管道进行洒水工作，在一定时间使用后，难免会出现管道堵塞的情况，为此就需要经常对管道进行清理；毫无疑问，清理过程费时费力，以至于影响了实际使用的便利性，增加了使用成本。

技术实现思路

1、针对现有技术中的问题，本实用新型提供了一种用于花园浇灌的悬挂式洒水器，以便于后期进行维护工作，提高使用的便利性。

2、本实用新型解决其技术问题所采用的技术方案是一种用于花园浇灌的悬挂式洒水器，包括储水瓶和倾斜设置的滑杆，所述储水瓶的一侧连接有把杆，所述把杆的上端连接有水平的转轴，所述转轴上转动连接有至少一组的阻尼滑轮，所述阻尼滑轮滚动连接在滑杆的上部，所述阻尼滑轮的圆周面为与滑杆配合的内凹结构，所述储水瓶的底部设有洒水结构，所述储水瓶的顶部安装有调节阀，所述调节阀与储水瓶内部连通。

3、通过采用上述技术方案，能够将阻尼滑轮直接挂在倾斜的滑杆上，储水瓶通过阻尼滑轮在滑杆上滑动，并在滑动过程中通过洒水结构进行洒水，从而对花园进行浇灌；并且通过对调节阀进行调整，能够调节储水瓶的进气速度，从而调节洒水结构的出水速度，以此满足实际使用需求。

4、优选的，所述储水瓶的顶部一侧连通有进水管。

5、通过采用上述技术方案，能够便于向储水瓶内加水。

6、优选的，所述进水管的上端设有封堵塞。

7、通过采用上述技术方案，可通过封堵塞快速对进水管进行封堵，从而保证调节阀能够调节储水瓶的进气速度。

8、优选的，所述洒水结构包括储水瓶底部缩小形成的漏斗，所述漏斗的下部可拆卸连接有洒水喷头。

9、通过采用上述技术方案，可有效避免储水瓶内残留水体。

10、优选的，所述漏斗的底部设有外螺纹，所述洒水喷头通过外螺纹与漏斗底部可拆卸连接。

11、通过采用上述技术方案，可方便对洒水喷头进行拆卸更换。

12、优选的，所述滑杆的两端均连接有高度可调的支架。

13、通过采用上述技术方案，能保证滑杆的稳定性，并且方便调节滑杆的倾斜角度。

14、本实用新型的有益效果：

15、(1)本实用新型所述的一种用于花园浇灌的悬挂式洒水器，能够将阻尼滑轮直接挂在倾斜的滑杆上，储水瓶通过阻尼滑轮在滑杆上滑动，并在滑动过程中通过洒水结构进行洒水，从而对花园进行浇灌；并且通过对调节阀进行调整，能够调节储水瓶的进气速度，从而调节洒水结构的出水速度，以此满足实际使用需求。

16、(2)本实用新型所述的一种用于花园浇灌的悬挂式洒水器，结构简单，使用方便，且便于拆卸维护，有效降低了后期的维护成本。

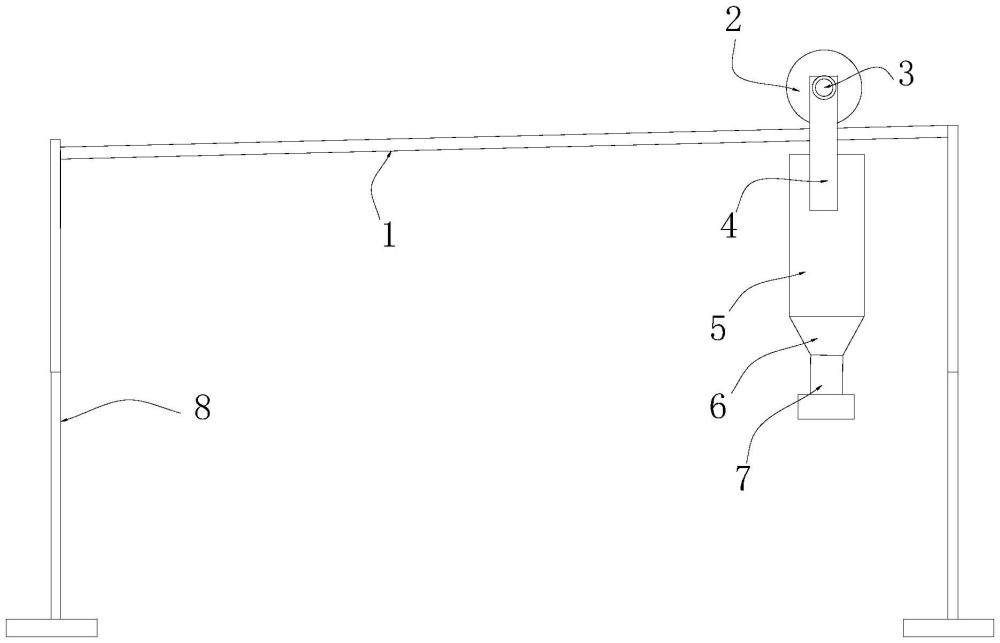

1.一种用于花园浇灌的悬挂式洒水器，其特征在于，包括储水瓶(5)和倾斜设置的滑杆(1)，所述储水瓶(5)的一侧连接有把杆(4)，所述把杆(4)的上端连接有水平的转轴(3)，所述转轴(3)上转动连接有至少一组的阻尼滑轮(2)，所述阻尼滑轮(2)滚动连接在滑杆(1)的上部，所述阻尼滑轮(2)的圆周面为与滑杆(1)配合的内凹结构，所述储水瓶(5)的底部设有洒水结构，所述储水瓶(5)的顶部安装有调节阀(11)，所述调节阀(11)与储水瓶(5)内部连通。

2.根据权利要求1所述的一种用于花园浇灌的悬挂式洒水器，其特征在于，所述储水瓶(5)的顶部一侧连通有进水管(9)。

3.根据权利要求2所述的一种用于花园浇灌的悬挂式洒水器，其特征在于，所述进水管(9)的上端设有封堵塞(10)。

4.根据权利要求3所述的一种用于花园浇灌的悬挂式洒水器，其特征在于，所述洒水结构包括储水瓶(5)底部缩小形成的漏斗(6)，所述漏斗(6)的下部可拆卸连接有洒水喷头(7)。

5.根据权利要求4所述的一种用于花园浇灌的悬挂式洒水器，其特征在于，所述漏斗(6)的底部设有外螺纹，所述洒水喷头(7)通过外螺纹与漏斗(6)底部可拆卸连接。

6.根据权利要求4所述的一种用于花园浇灌的悬挂式洒水器，其特征在于，所述滑杆(1)的两端均连接有支架(8)。
