一种养殖场粪便清理辅助装置的制作方法

本技术涉及粪便清理，尤其涉及一种养殖场粪便清理辅助装置。

背景技术：

1、随着养殖行业的不断发展，规模化养殖场越来越多。畜禽都饲养在畜禽舍内，它们的生产、繁衍等生命活动均在畜禽舍内完成，它们生命代谢所产生的粪和尿也排泄到畜禽舍内，如果畜禽排泄的粪尿没有被及时清理出去，则粪尿废弃物将在微生物的作用下发生一定程度的降解，挥发出氨气、硫化氢等有害气体，这些有害气体会导致畜禽舍内空气环境质量下降，影响到畜禽的生长和繁殖，严重时甚至可能引发疾病和死亡。可见，清粪是畜禽养殖过程中的重要环节，不仅有助于保持畜禽舍内环境清洁，还有助于减少疾病发生。

2、现有养殖场的粪便清理主要有人工清理和机械清理，其中，人工清理成本低，但劳动量大、效率低，其一般适用于小规模养殖场，而机械清理虽然高效，但投资高、耗电量大、设备耐用性差，对于小规模养殖户来说机械清理无疑增加了养殖成本和养殖风险，一般用于大规模养殖场，因此，提出一种适用于小规模养殖场的粪便清理辅助装置。

技术实现思路

1、本实用新型的目的是解决现有技术中存在的缺点，而提出的一种养殖场粪便清理辅助装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种养殖场粪便清理辅助装置，包括底座，所述底座的顶部对称安装有两个限位组件，两个所述限位组件的活动端共同固定安装有升降刮板，所述底座的顶部固定嵌接有承接板，且承接板与升降刮板相匹配；所述底座的底部一侧固定安装有拉动组件，且拉动组件的两个活动端分别与相邻限位组件的安装端固定连接；所述承接板的上方对称设有两个养殖笼。

3、进一步的，两个所述限位组件均包括滑轨，且滑轨固定安装在底座的顶部，所述滑轨的顶部滑动连接有滑座，滑轨与滑座配合对升降刮板的移动具有限位作用，能够保证升降刮板移动的稳定性。

4、进一步的，所述升降刮板包括安装座，且安装座与滑座之间固定连接，所述安装座的顶部转动连接有驱动块，所述驱动块的底部固定连接有贯穿至安装座内部的螺杆，所述螺杆的外表面螺纹连接有刮板本体，驱动块驱动螺杆转动，从而可以通过螺杆带动刮板本体上下移动。

5、进一步的，所述刮板本体与安装座之间滑动连接，使得安装座对刮板本体的移动具有限位作用，能够保证刮板本体上下移动时的稳定性。

6、进一步的，所述拉动组件包括两个安装板，且安装板与相邻滑座之间固定连接，两个所述安装板的外表面一侧均固定连接有拉绳，安装板的设置有利于拉动组件与限位组件连接，从而便于拉动组件通过限位组件拉动升降刮板移动，从而实现粪便的刮除。

7、进一步的，所述拉动组件还包括支撑座，且支撑座固定安装在底座的底部，所述支撑座的外表面一侧设有贯穿至另一侧的转轴，且转轴与支撑座之间转动连接，所述转轴的两端均固定连接有收卷轮，且拉绳固定绕卷在收卷轮的外表面，单个所述收卷轮的外表面一侧固定连接有手柄，手柄的设置是有利于手动驱动拉动组件运行。

8、进一步的，所述承接板的顶部粘接有聚酯薄膜，聚酯薄膜具有良好的耐磨、耐腐蚀、耐针孔穿刺和抗撕裂的性能，增加承接板的使用寿命，同时也有利于刮除落在聚酯薄膜上的粪便。

9、本实用新型的有益效果：

10、本实用新型在使用时，该一种养殖场粪便清理辅助装置，通过设置的限位组件、升降刮板、承接板和拉动组件，由于养殖笼是设置的承接板的上方，使得禽类所排出的粪便会之间排放在承接板上，在每次清理粪便时，养殖户调节好升降刮板后，只需转动拉动组件即可完成粪便的清理，提升粪便清理效率，具有很好的辅助作用，同时无需消耗电力、投资相对较低，适用于小规模养殖场。

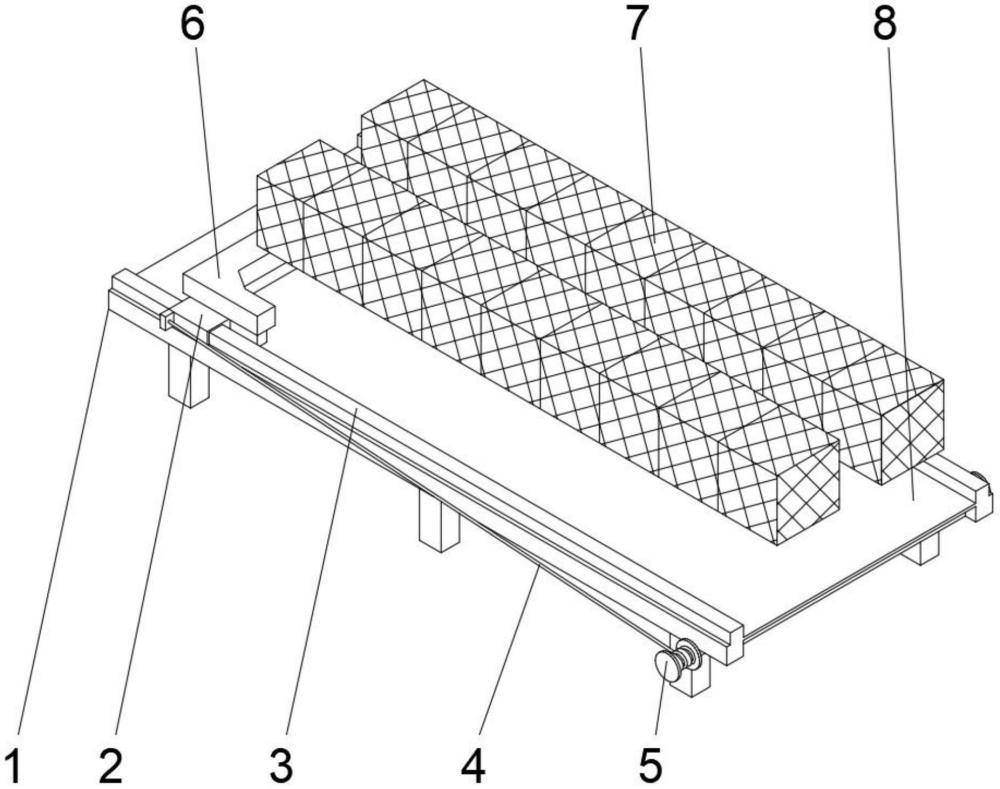

1.一种养殖场粪便清理辅助装置，包括底座(1)，其特征在于：所述底座(1)的顶部对称安装有两个限位组件，两个所述限位组件的活动端共同固定安装有升降刮板，所述底座(1)的顶部固定嵌接有承接板(8)，且承接板(8)与升降刮板相匹配；

2.根据权利要求1所述的一种养殖场粪便清理辅助装置，其特征在于：两个所述限位组件均包括滑轨(3)，且滑轨(3)固定安装在底座(1)的顶部，所述滑轨(3)的顶部滑动连接有滑座(2)。

3.根据权利要求2所述的一种养殖场粪便清理辅助装置，其特征在于：所述升降刮板包括安装座(6)，且安装座(6)与滑座(2)之间固定连接，所述安装座(6)的顶部转动连接有驱动块(11)，所述驱动块(11)的底部固定连接有贯穿至安装座(6)内部的螺杆(15)，所述螺杆(15)的外表面螺纹连接有刮板本体(10)。

4.根据权利要求3所述的一种养殖场粪便清理辅助装置，其特征在于：所述刮板本体(10)与安装座(6)之间滑动连接。

5.根据权利要求2所述的一种养殖场粪便清理辅助装置，其特征在于：所述拉动组件包括两个安装板(9)，且安装板(9)与相邻滑座(2)之间固定连接，两个所述安装板(9)的外表面一侧均固定连接有拉绳(4)。

6.根据权利要求5所述的一种养殖场粪便清理辅助装置，其特征在于：所述拉动组件还包括支撑座(13)，且支撑座(13)固定安装在底座(1)的底部，所述支撑座(13)的外表面一侧设有贯穿至另一侧的转轴(12)，且转轴(12)与支撑座(13)之间转动连接，所述转轴(12)的两端均固定连接有收卷轮(5)，且拉绳(4)固定绕卷在收卷轮(5)的外表面，单个所述收卷轮(5)的外表面一侧固定连接有手柄(14)。

7.根据权利要求1所述的一种养殖场粪便清理辅助装置，其特征在于：所述承接板(8)的顶部粘接有聚酯薄膜。
