一种种植用大棚结构的制作方法

本技术属于农业种植，具体是指一种种植用大棚结构。

背景技术：

1、农业包括种植业、林业、畜牧业、渔业、副业五种产业形式，种植业通常泛指农业，蔬菜的种植是种植业的一种生产形式，在种植蔬菜过程中，为了生产不同季节的蔬菜，常将蔬菜放到大棚内进行生产。

2、经常被触摸的植物顶端会移植植物高度的生长，且会让植物的根茎变粗壮，在种植食用根茎的植物时可以通过这个原理提高生长的效果，但是现有的种植大棚结构简单，功能单一，不能提供这一效果。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供了一种种植用大棚结构，有效解决了现有种植大棚结构简单，功能单一不能促进植物生长的问题，是一种可以节水且促进生长的新型种植用大棚结构。

2、为了实现上述功能，本实用新型采取的技术方案如下：一种种植用大棚结构，包括大棚本体、植物促生长组件和导流板，所述植物促生长组件固定设置在大棚本体的侧壁上，所述导流板固定设于大棚本体的底部，所述植物促生长组件包括传动组件和模拟抚摸组件，所述传动组件设于大棚本体的侧壁上，所述模拟抚摸组件通过连接架固定在传动组件上。

3、进一步地，所述大棚本体外侧底部设有回收槽，所述靠近回收槽的大棚本体两侧底部分别设有漏水孔，所述导流板呈折角状设置且两侧低于中间，导流板靠近回收槽的一侧低于远离回收槽的一侧，所述漏水孔设于导流板上侧。

4、进一步地，所述传动组件包括传动电机、安装座、螺纹杆和带螺母滑块，所述传动电机和安装座分别设于大棚本体内壁的两侧，所述螺纹杆一端转动设于安装座上另一端和传动电机的输出轴固定连接，所述带螺母滑块螺纹连接设于螺纹杆上，且和大棚本体相对滑动，所述连接架固定设于带螺母滑块上。

5、进一步地，所述模拟抚摸组件包括转动电机和毛流盘，所述转动电机固定设于连接架上且输出轴贯穿连接架设置，所述毛流盘固定设于转动电机的输出轴上。

6、进一步地，所述大棚本体远离回收槽的一端设有进出门。

7、进一步地，所述大棚本体整体呈透明拱形设置。

8、采用上述结构本实用新型取得的有益效果如下：

9、为了对水资源进行回收设置导流板、漏水孔和回收槽，通过设置模拟抚摸组件对植物进行接触促进植物生长，通过设置传动组件可以全面作用植物，整体提供多功能且提高植物生长效果。

1.一种种植用大棚结构，其特征在于：包括大棚本体(1)、植物促生长组件(2)和导流板(3)，所述植物促生长组件(2)固定设置在大棚本体(1)的侧壁上，所述导流板(3)固定设于大棚本体(1)的底部，所述植物促生长组件(2)包括传动组件(4)和模拟抚摸组件(5)，所述传动组件(4)设于大棚本体(1)的侧壁上，所述模拟抚摸组件(5)通过连接架(6)固定在传动组件(4)上。

2.根据权利要求1所述的一种种植用大棚结构，其特征在于：所述大棚本体(1)外侧底部设有回收槽(8)，靠近回收槽(8)的大棚本体(1)两侧底部分别设有漏水孔(7)，所述导流板(3)呈折角状设置且两侧低于中间，导流板(3)靠近回收槽(8)的一侧低于远离回收槽(8)的一侧，所述漏水孔(7)设于导流板(3)上侧。

3.根据权利要求2所述的一种种植用大棚结构，其特征在于：所述传动组件(4)包括传动电机(9)、安装座(10)、螺纹杆(11)和带螺母滑块(12)，所述传动电机(9)和安装座(10)分别设于大棚本体(1)内壁的两侧，所述螺纹杆(11)一端转动设于安装座(10)上另一端和传动电机(9)的输出轴固定连接，所述带螺母滑块(12)螺纹连接设于螺纹杆(11)上，且和大棚本体(1)相对滑动，所述连接架(6)固定设于带螺母滑块(12)上。

4.根据权利要求3所述的一种种植用大棚结构，其特征在于：所述模拟抚摸组件(5)包括转动电机(13)和毛流盘(14)，所述转动电机(13)固定设于连接架(6)上且输出轴贯穿连接架(6)设置，所述毛流盘(14)固定设于转动电机(13)的输出轴上。

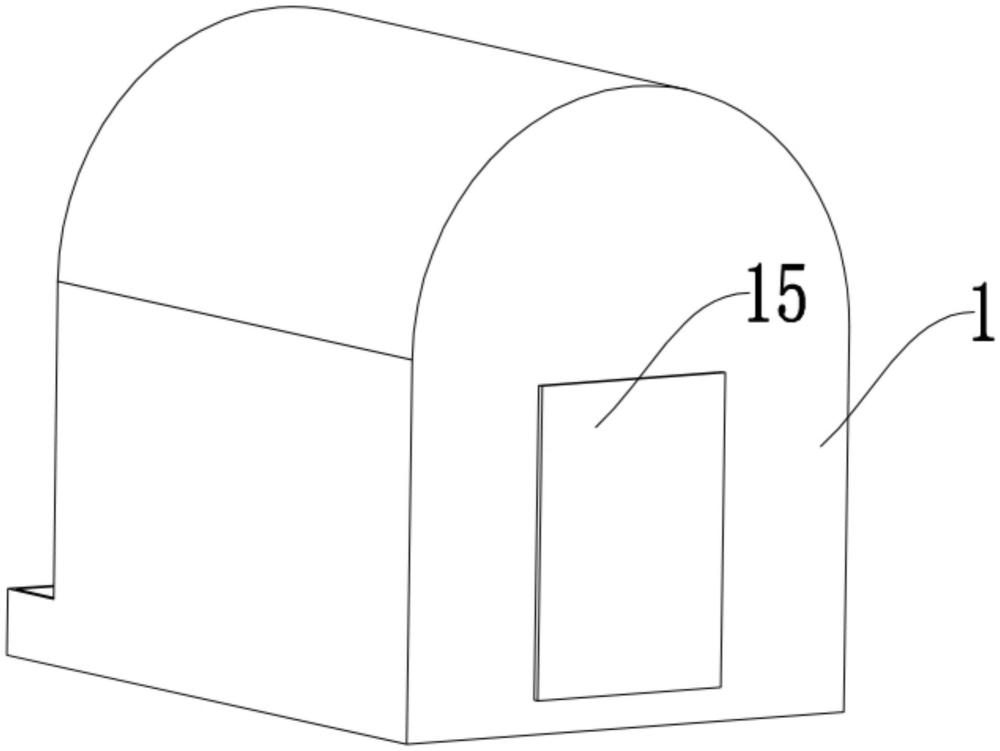

5.根据权利要求4所述的一种种植用大棚结构，其特征在于：所述大棚本体(1)远离回收槽(8)的一端设有进出门(15)。

6.根据权利要求5所述的一种种植用大棚结构，其特征在于：所述大棚本体(1)整体呈透明拱形设置。
