一种便于携带的修枝用园林锯的制作方法

本技术涉及便于携带的修枝用园林锯,尤其涉及一种便于携带的修枝用园林锯。
背景技术:
1、园林修枝是园林工人对园林内的树木进行修剪的工作,通过园林工人对树木的杂枝进行修剪,可以让园林内的树木更加的美观和健康,园林工人通常使用园林锯进行修剪树木,园林锯可以让园林工人修剪树木时更加的方便快捷,在使用时必须考虑园林锯的安全、存放问题,传统园林锯在进行存放时,锯条暴露在外面,容易划伤人,且容易损伤锯条,减低园林锯的使用寿命以及现有的园林锯呈拱形,锯条的支撑架占据大部分体积,不便于存放和运输,因此需要一种便于携带的修枝用园林锯进行操作。
2、在公示号为cn218526879u中公开的一种便于携带的修枝用园林锯,虽然,该便于携带的园林修枝用园林锯,包括锯刀和安装杆,锯刀为安装在安装杆的端部,安装杆包括第一管体、第二管体、第三杆体,第三杆体为一根杆体结构,且其杆体上开设有定位槽,且与定位槽相对立的侧面上开设有第三槽口,且第三杆体为活动设置在第二管体的管腔之中,且第三杆体与第二管体之间为通过第二定位件进行定位;通过设置由第一管体、第二管体、第三杆体组合构成的安装杆,从而使的安装杆可以自由的进行长度调节,从而有效提高园林锯实际使用时的便利性,并且由固定座和定位机构组合构成的第二定位件可以有效提高其定位精度,从而有效保证其长度调节的准确性。
3、但是,该便于携带的修枝用园林锯,具有以下的缺点:在进行设备使用时,不方便锯刀的组装和拆卸,在锯刀长时间使用时,修枝效果变差,因此需要更换新的锯刀。
技术实现思路
1、(一)解决的技术问题
2、实用新型解决的技术问题是提供一种实用性较高,并且能够通过简单的操作,结构较为简单的一种便于携带的修枝用园林锯,解决了上述背景技术中提出的不方便锯刀的组装和拆卸的问题。
3、(二)技术方案
4、为实现以上目的,本实用新型通过以下技术方案予以实现:一种便于携带的修枝用园林锯,包括外壳,所述外壳的内部开设有两组滑槽,所述滑槽的内部滑动连接有滑动机构,所述滑动机构的一侧固定连接有驱动机构,所述驱动机构的一端固定连接有拆卸机构,所述外壳的一端固定连接有接口,所述接口的表面开设有两组滑动轨道,所述滑动轨道的内部滑动连接有延伸机构,所述延伸机构的一端固定连接有延伸杆。
5、可选的,所述滑动机构包括滑动连接于滑槽内部的滑块,所述滑块和外壳的表面开设有若干限位孔,所述其中一组限位孔的内部插接有限位柱,限位柱便于固定滑块。
6、可选的,所述驱动机构包括固定连接于滑动机构一侧的电动推杆,所述电动推杆的一侧通过电源线电性连接有蓄电池,蓄电池便于持续供电。
7、可选的,所述拆卸机构包括固定连接于驱动机构一侧的连接块,所述连接块的一侧插接有锯刃,所述锯刃和连接块的表面两侧均开设有限位槽,所述限位槽的内部插接有限位杆,限位杆便于固定连接块。
8、可选的,所述延伸机构包括滑动连接于滑动轨道内部的两组连接柱,所述连接柱的一端固定连有固定柱,所述固定柱的一端固定连接于延伸杆的一端,固定柱便于连接延伸杆。
9、可选的,所述滑块的一端固定连接有伸缩杆,所述伸缩杆的一端固定连接于锯刃的一端,伸缩杆便于支撑连接块。
10、可选的,所述外壳的底部固定连接有把手,所述把手的表面套接有防滑套,防滑套便于防滑。
11、可选的,所述滑块的表面固定连接有辅助推块,所述辅助推块的表面开设有防滑槽,防滑槽便于防滑。
12、可选的,所述锯刃的表面两侧均固定连接若干个锯齿,所述锯齿的表面固定连接有防锈涂层,防锈涂层便于防锈蚀。
13、(三)有益效果
14、本实用新型提供了一种便于携带的修枝用园林锯,具备以下有益效果:
15、1、该便于携带的修枝用园林锯,通过滑动机构和拆卸机构的设置,在进行设备使用时,滑动滑块,将滑块一端的锯刃从外壳表面开设的滑槽内部滑出,再使用限位柱对滑块进行固定,不用时,移动滑块将锯刃收起,避免在储存或运输过程中造成损坏,其次,在锯刃长时间使用后,修枝效果变差,可以转动限位杆使得限位杆与锯刃和连接块表面开设的限位槽形成一条直线通路,将限位杆从直线通路中取出即可对锯刃进行更换,无需整体更换,节约了资源的消耗。
16、2、该便于携带的修枝用园林锯,通过延伸机构的设置,在进行设备使用时,将固定柱表面的两组连接柱对准接口上的滑动轨道,固定柱向前挤压接口内部的支撑弹簧,并在挤压的过程中缓慢转动固定柱,使得固定柱表面的两个连接柱被滑动轨道内部的限位槽卡住,既可实现将设备与延伸杆进行连接,可以对高处的枝条进行修剪,提高了工作人员的工作效率。
技术特征:

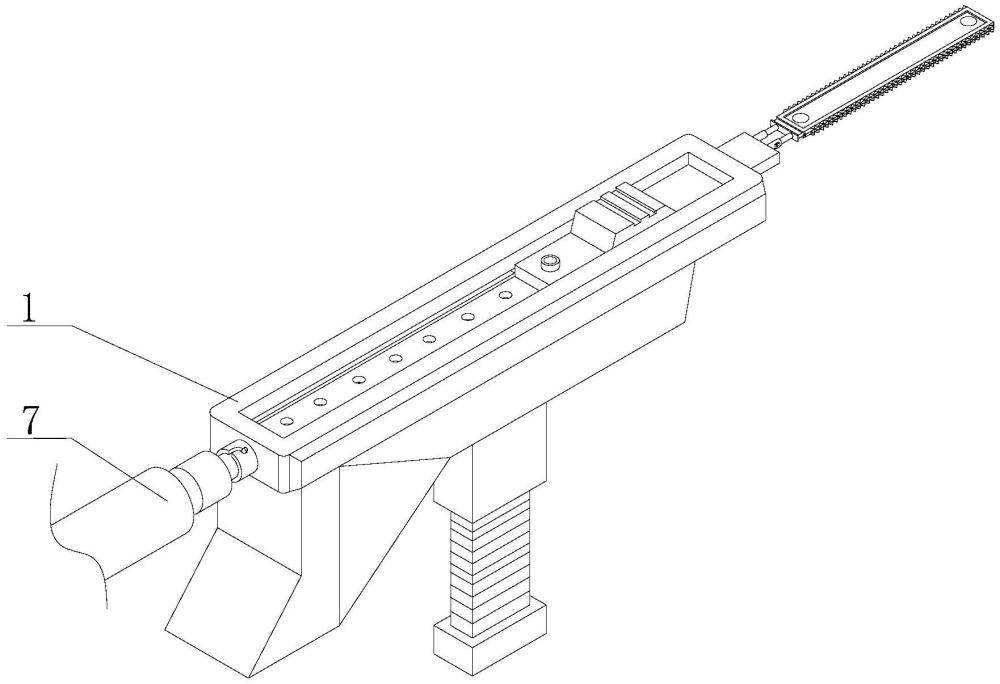

1.一种便于携带的修枝用园林锯,包括外壳(1),其特征在于:所述外壳(1)的内部开设有两组滑槽,所述滑槽的内部滑动连接有滑动机构(2),所述滑动机构(2)的一侧固定连接有驱动机构(3),所述驱动机构(3)的一端固定连接有拆卸机构(4),所述外壳(1)的一端固定连接有接口(5),所述接口(5)的表面开设有两组滑动轨道,所述滑动轨道的内部滑动连接有延伸机构(6),所述延伸机构(6)的一端固定连接有延伸杆(7)。
2.根据权利要求1所述的一种便于携带的修枝用园林锯,其特征在于:所述滑动机构(2)包括滑动连接于滑槽内部的滑块(201),所述滑块(201)和外壳(1)的表面开设有若干限位孔,所述其中一组限位孔的内部插接有限位柱(202)。
3.根据权利要求1所述的一种便于携带的修枝用园林锯,其特征在于:所述驱动机构(3)包括固定连接于滑动机构(2)一侧的电动推杆(301),所述电动推杆(301)的一侧通过电源线电性连接有蓄电池(302)。
4.根据权利要求1所述的一种便于携带的修枝用园林锯,其特征在于:所述拆卸机构(4)包括固定连接于驱动机构(3)一侧的连接块(401),所述连接块(401)的一侧插接有锯刃(402),所述锯刃(402)和连接块(401)的表面两侧均开设有限位槽,所述限位槽的内部插接有限位杆(403)。
5.根据权利要求1所述的一种便于携带的修枝用园林锯,其特征在于:所述延伸机构(6)包括滑动连接于滑动轨道内部的两组连接柱(601),所述连接柱(601)的一端固定连有固定柱(602),所述固定柱(602)的一端搭接有支撑弹簧(603),所述固定柱(602)的另一端固定连接于延伸杆(7)的一端。
6.根据权利要求2所述的一种便于携带的修枝用园林锯,其特征在于:所述滑块(201)的一端固定连接有伸缩杆(8),所述伸缩杆(8)的一端固定连接于锯刃(402)的一端。
7.根据权利要求1所述的一种便于携带的修枝用园林锯,其特征在于:所述外壳(1)的底部固定连接有把手(9),所述把手(9)的表面套接有防滑套。
8.根据权利要求2所述的一种便于携带的修枝用园林锯,其特征在于:所述滑块(201)的表面固定连接有辅助推块(10),所述辅助推块(10)的表面开设有防滑槽。
9.根据权利要求4所述的一种便于携带的修枝用园林锯,其特征在于:所述锯刃(402)的表面两侧均固定连接若干个锯齿(11),所述锯齿(11)的表面固定连接有防锈涂层。
技术总结
本技术涉及便于携带的修枝用园林锯技术领域,且公开了一种便于携带的修枝用园林锯,包括外壳,所述外壳的内部开设有两组滑槽,所述滑槽的内部滑动连接有滑动机构。该便于携带的修枝用园林锯,通过滑动机构和拆卸机构的设置,在进行设备使用时,滑动滑块,将滑块一端的锯刃从外壳表面开设的滑槽内部滑出,再使用限位柱对滑块进行固定,不用时,移动滑块将锯刃收起,避免在储存或运输过程中造成损坏,其次,在锯刃长时间使用后,修枝效果变差,可以转动限位杆使得限位杆与锯刃和连接块表面开设的限位槽形成一条直线通路,将限位杆从直线通路中取出即可对锯刃进行更换,无需整体更换,节约了资源的消耗。
技术研发人员:陈逸雯
受保护的技术使用者:天津方兴园林绿化工程有限公司
技术研发日:20231211
技术公布日:2024/9/2
技术研发人员:陈逸雯
技术所有人:天津方兴园林绿化工程有限公司
备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
