一种用于动物病理诊断用观察装置

本技术涉及动物医疗，具体为一种用于动物病理诊断用观察装置。

背景技术：

1、在进行动物医学实验时，需要用到观察装置，观察装置主要是对动物进行存放和观察，现有的观察装置一般由金属杆制成，大多为一体式结构。

2、经检所或申请号为202223525604.7的专利提出了一种用于动物病理诊断用观察装置，但是根据上述申请可知，现有的动物观察装置并不具有除味的功能，而部分动物又对气味比较敏感，当嗅到上一个使用动物留下的味道时，会影响到当前被观察动物的状态，严重的还会影响观察，因此不具有除味功能的动物观察装置无法消除上一个使用动物残留的体味，不便于人们的使用。

3、因此，需要对用于动物病理诊断用观察装置进行设计改造，从而有效的防止其出现现有的动物观察装置并不具有除味功能的现象。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种用于动物病理诊断用观察装置，具备去除体味的优点，解决了现有的动物观察装置并不具有除味的功能，而部分动物又对气味比较敏感，当嗅到上一个使用动物留下的味道时，会影响到当前被观察动物的状态，严重的还会影响观察，因此不具有除味功能的动物观察装置无法消除上一个使用动物残留体味的问题。

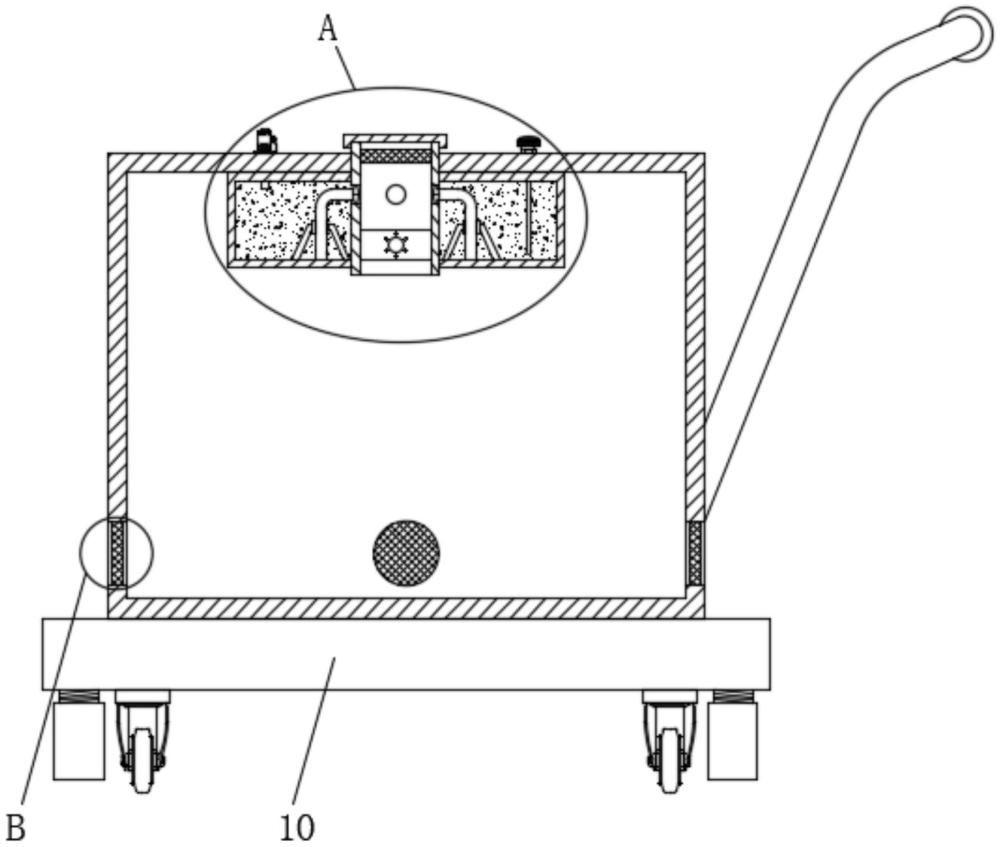

2、为实现上述目的，本实用新型提供如下技术方案：一种用于动物病理诊断用观察装置，包括观察装置和去味结构，所述去味结构设置在观察装置的内部；

3、所述去味结构包括固定连接在观察装置内壁顶部的储蓄箱，所述储蓄箱的内部填充有去味剂，所述观察装置的顶部固定连接有导风筒，所述导风筒向下贯穿并延伸至储蓄箱的底部，所述导风筒的表面开设有四个均布的雾化孔，所述雾化孔的内部固定连接有雾化片，所述雾化片的外侧贴合有导水棉条，所述导风筒的内部固定连接有位于雾化片底部的抽风机，所述观察装置表面四周的底部均固定连接有出气口。

4、作为本实用新型优选的，所述观察装置的顶部固定连接有加注阀口，所述加注阀口延伸至储蓄箱的内部。

5、作为本实用新型优选的，所述观察装置的顶部固定连接有液位计，所述液位计延伸至储蓄箱的内部。

6、作为本实用新型优选的，所述导风筒的一端卡接有防护盖，所述防护盖位于观察装置的顶部。

7、作为本实用新型优选的，所述导水棉条的表面固定连接有连接环，所述连接环的表面固定连接有若干个均布的支撑杆，所述支撑杆与储蓄箱的内壁固定连接。

8、作为本实用新型优选的，所述导风筒的内部和出气口的内部均固定连接有防尘网，所述防尘网位于抽风机的顶部。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型通过气流可将雾化的去味剂排入观察装置的内部，进而对观察装置内部的气味进行去除，进而可避免下一个使用的宠物受到气味的影响，相较于现有不具有除味功能的动物观察装置，本装置具有去除体味的优点，方便人们的使用。

11、2、本实用新型通过设置加注阀口，使本装置具有便捷加注去味剂的优点，可便捷朝向储蓄箱的内部加注去味剂，保证有足够的去味剂可用。

1.一种用于动物病理诊断用观察装置，包括观察装置(1)和去味结构(2)，其特征在于：所述去味结构(2)设置在观察装置(1)的内部；

2.根据权利要求1所述的一种用于动物病理诊断用观察装置，其特征在于：所述观察装置(1)的顶部固定连接有加注阀口(3)，所述加注阀口(3)延伸至储蓄箱(21)的内部。

3.根据权利要求1所述的一种用于动物病理诊断用观察装置，其特征在于：所述观察装置(1)的顶部固定连接有液位计(4)，所述液位计(4)延伸至储蓄箱(21)的内部。

4.根据权利要求1所述的一种用于动物病理诊断用观察装置，其特征在于：所述导风筒(23)的一端卡接有防护盖(5)，所述防护盖(5)位于观察装置(1)的顶部。

5.根据权利要求1所述的一种用于动物病理诊断用观察装置，其特征在于：所述导水棉条(26)的表面固定连接有连接环(6)，所述连接环(6)的表面固定连接有若干个均布的支撑杆(7)，所述支撑杆(7)与储蓄箱(21)的内壁固定连接。

6.根据权利要求1所述的一种用于动物病理诊断用观察装置，其特征在于：所述导风筒(23)的内部和出气口(28)的内部均固定连接有防尘网(8)，所述防尘网(8)位于抽风机(27)的顶部。
