一种灌木快速修边装置

本技术涉及灌木修理，特别涉及一种灌木快速修边装置。

背景技术：

1、草地、灌木等植被在绿化中经常使用，为保持美观，工人经常需要将草地、灌木等植被进行修边裁剪；

2、中国公开专利(公告号：cn219352440u)公开了一种灌木快速修边装置，包括承载板，承载板上设有修剪器，承载板上还设有l形支撑板，l形支撑板的上方设有两个动力风筒，动力风筒的侧壁上设有若干出风弯管，动力风筒的顶部设有进气管，两个进气管的顶部均设有旋转密封套筒，l形支撑板的上方还设有分气管，分气管的两端分别与两个旋转密封套筒连接；承载板的上方设有两个清扫组件，相邻的动力风筒和清扫组件之间通过驱动组件连接；

3、该灌木快速修边装置在使用时，出风弯管在l形支撑板的上方排出高压气体，位置远离灌木丛，并且排出高压气体的方向与地面平行，因此灌木丛不会受到伤害，能够保持修边完成的灌木的整齐性，但是现实中很多灌木比较高大，因此，工人在裁剪时需要依靠扶梯等设备登高，或在树上进行修剪工作，这样不仅工作效率地下，而且增加了修剪工作的危险程度，为此，提出一种灌木快速修边装置。

技术实现思路

1、有鉴于此，本实用新型提供一种灌木快速修边装置，以解决或缓解现有技术中存在的技术问题，至少提供一种有益的选择。

2、本实用新型的技术方案是这样实现的：一种灌木快速修边装置，包括伸缩组件和修边组件，所述伸缩组件包括套筒、第一杆体和底座；

3、所述修边组件安装于所述伸缩组件的一侧，所述修边组件包括固定杆、第一板体、第二杆体、第二板体、第一绳体和剪刀；

4、所述套筒的一侧设有两个第一板体，两个所述第一板体的内部通过轴承转动连接有第二杆体，一个所述第一板体的一侧对称固定连接有两个固定杆，两个所述固定杆远离所述第一板体的一侧固定连接于所述套筒的外侧壁，所述第二杆体的一端固定连接有第二板体，所述第二杆体的外侧壁绕设有第一绳体，所述第一绳体的一端与所述第二杆体的外侧壁固定连接，所述第一绳体远离所述第二杆体的一端固定连接有剪刀，所述剪刀的外侧壁固定连接于所述底座的外侧壁，所述剪刀的两个把手内侧壁之间固定连接有弹簧。

5、进一步优选的，所述套筒的内侧壁滑动连接有第一杆体，所述第一杆体的顶部固定连接有底座。

6、进一步优选的，所述第二板体的一侧开设有通孔且通孔内部滑动连接有六棱杆，所述套筒的外侧壁开设有，所述六棱凹槽与所述六棱杆互相适配。

7、进一步优选的，所述套筒的外侧壁螺纹连接有螺栓，所述螺栓的一端贯穿所述套筒的内侧壁，所述套筒的外侧壁固定连接有橡胶管。

8、进一步优选的，所述套筒的外侧壁固定连接有环体，所述环体的外侧壁固定连接有第二绳体，所述第二绳体远离所述环体的一端固定连接有扳手，所述扳手与所述螺栓互相适配。

9、进一步优选的，所述套筒的外侧壁固定连接有卡套，所述卡套的内部卡接有壳体，所述壳体与所述剪刀的顶部互相适配。

10、本实用新型实施例由于采用以上技术方案，其具有以下优点：

11、本实用新型通过套筒和第一杆体的设置，可以调节剪刀的高度，通过弹簧的设置，使得剪刀在自然状态下可以始终张开，通过第一绳体的设置，可以远程操控剪刀，将剪刀的刀口伸到需要修剪的灌木的枝条位置后，握住套筒，拉动第一绳体，使得剪刀顶部的把手底部向下移动，从而使得剪刀的刀口完成对枝条的裁剪工作，无需工人上树或登高，从而避免高处作业的危险，同时，提高了灌木裁剪修边的工作效率，使得工人可以快速完成修剪工作。

12、上述概述仅仅是为了说明书的目的，并不意图以任何方式进行限制。除上述描述的示意性的方面、实施方式和特征之外，通过参考附图和以下的详细描述，本实用新型进一步的方面、实施方式和特征将会是容易明白的。

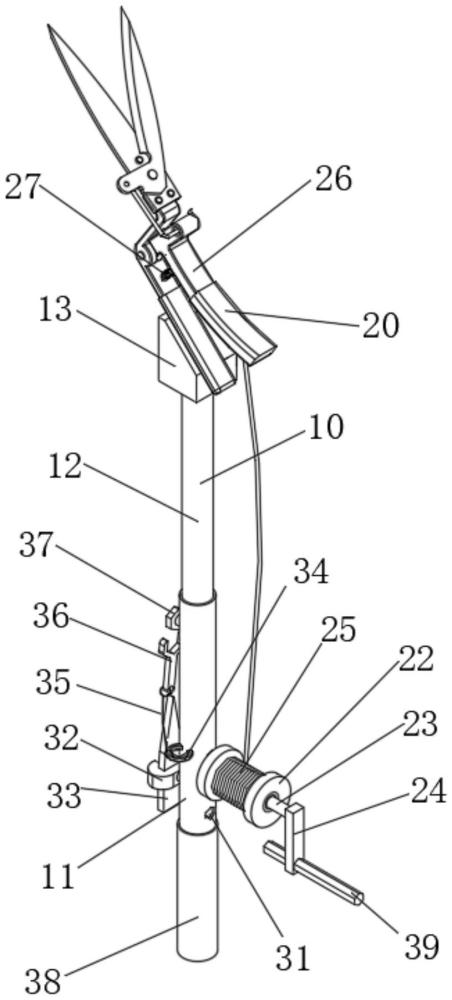

1.一种灌木快速修边装置，包括伸缩组件(10)和修边组件(20)，其特征在于：所述伸缩组件(10)包括套筒(11)、第一杆体(12)和底座(13)；

2.根据权利要求1所述的一种灌木快速修边装置，其特征在于：所述套筒(11)的内侧壁滑动连接有第一杆体(12)，所述第一杆体(12)的顶部固定连接有底座(13)。

3.根据权利要求1所述的一种灌木快速修边装置，其特征在于：所述第二板体(24)的一侧开设有通孔且通孔内部滑动连接有六棱杆(39)，所述套筒(11)的外侧壁开设有六棱凹槽(31)，所述六棱凹槽(31)与所述六棱杆(39)互相适配。

4.根据权利要求1所述的一种灌木快速修边装置，其特征在于：所述套筒(11)的外侧壁螺纹连接有螺栓(37)，所述螺栓(37)的一端贯穿所述套筒(11)的内侧壁，所述套筒(11)的外侧壁固定连接有橡胶管(38)。

5.根据权利要求4所述的一种灌木快速修边装置，其特征在于：所述套筒(11)的外侧壁固定连接有环体(34)，所述环体(34)的外侧壁固定连接有第二绳体(35)，所述第二绳体(35)远离所述环体(34)的一端固定连接有扳手(36)，所述扳手(36)与所述螺栓(37)互相适配。

6.根据权利要求1所述的一种灌木快速修边装置，其特征在于：所述套筒(11)的外侧壁固定连接有卡套(32)，所述卡套(32)的内部卡接有壳体(33)，所述壳体(33)与所述剪刀(26)的顶部互相适配。
