一种针对土壤内部的粪肥施肥装置的制作方法

本技术涉及施肥装置，具体为一种针对土壤内部的粪肥施肥装置。

背景技术：

1、随着现代人对土壤的开发，土壤中的营养严重缺失，因此在实际种植的过程中需要往土壤中施肥，以补充土壤中的营养，施肥的肥料有多种，有工业生产的复合肥料，也有人和动物产生的粪肥，其中尿液也可作为肥料中的一种。

2、现有技术中有关尿液的施肥多是直接将尿液浇灌在植物株的根部，由于直接浇灌在土壤的上方，大部分的尿液粪肥都蒸发流失了，只有少部分的进入到土壤的顶层，因此对农作物的施肥有限，若将尿液粪肥注入到土壤内部则会减少蒸发，且能够充分地对土壤施肥。鉴于此，我们提出一种针对土壤内部的粪肥施肥装置。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种针对土壤内部的粪肥施肥装置。

2、本实用新型的技术方案是：

3、一种针对土壤内部的粪肥施肥装置，包括为主体的漏斗，所述漏斗底部连通有一个外套管，所述外套管内部设有一个上下移动的插管，所述漏斗外壁靠近底部处固定连接有一个固定板，所述漏斗内部安装有一个可上下移动的活塞，所述固定板上安装有用于驱动插管和所述活塞同步运动的驱动机构，所述固定板底部固定连接有三个呈圆形阵列的支腿，所述插管处于原位时，其底部高于支腿底部，所述漏斗圆周外壁上的进料口处安装有进料管，所述外套管和所述进料管上分别安装有第一单向阀和第二单向阀。

4、作为优选的技术方案，所述进料管外管口处安装有软管，用于进料管的延伸。

5、作为优选的技术方案，所述驱动机构包括为主体的驱动杆，所述驱动杆由一体成型的l形杆和直杆组成，所述活塞与l形杆固定连接，所述插管与直杆底部连接。

6、作为优选的技术方案，所述插管圆周外壁中间处固定连接有一个驱动板，所述驱动板顶部与所述驱动杆中直杆的底部固定连接，所述直杆穿过固定板并与所述固定板上下滑动连接。

7、作为优选的技术方案，所述驱动杆中直杆的圆周外壁上固定连接有一个复位板，所述复位板与固定板之间设有复位弹簧，所述复位弹簧的两端分别与复位板和固定板固定连接。

8、作为优选的技术方案，所述驱动板在未受到外力时，所述活塞与进料口之间的距离大于驱动杆中l形杆顶部与漏斗顶部之间的距离。

9、作为优选的技术方案，所述第一单向阀和第二单向阀不同时开启，所述活塞向下移动时，所述第一单向阀开启。

10、作为优选的技术方案，所述驱动板移动至最低处时，所述插管位于所述外套管脱离。

11、与现有技术相比，本实用新型的有益效果是：

12、本实用新型通过设置能够在驱动机构驱动向下移动的插管，在使用时，可以将插管插入至泥土之中，并同时通过驱动机构带动活塞运动将漏斗内的肥料注入至泥土之内，即可以将肥料注入至土壤内部，可以更好的对土壤进行施肥，并且本装置操作便捷，便于使用。

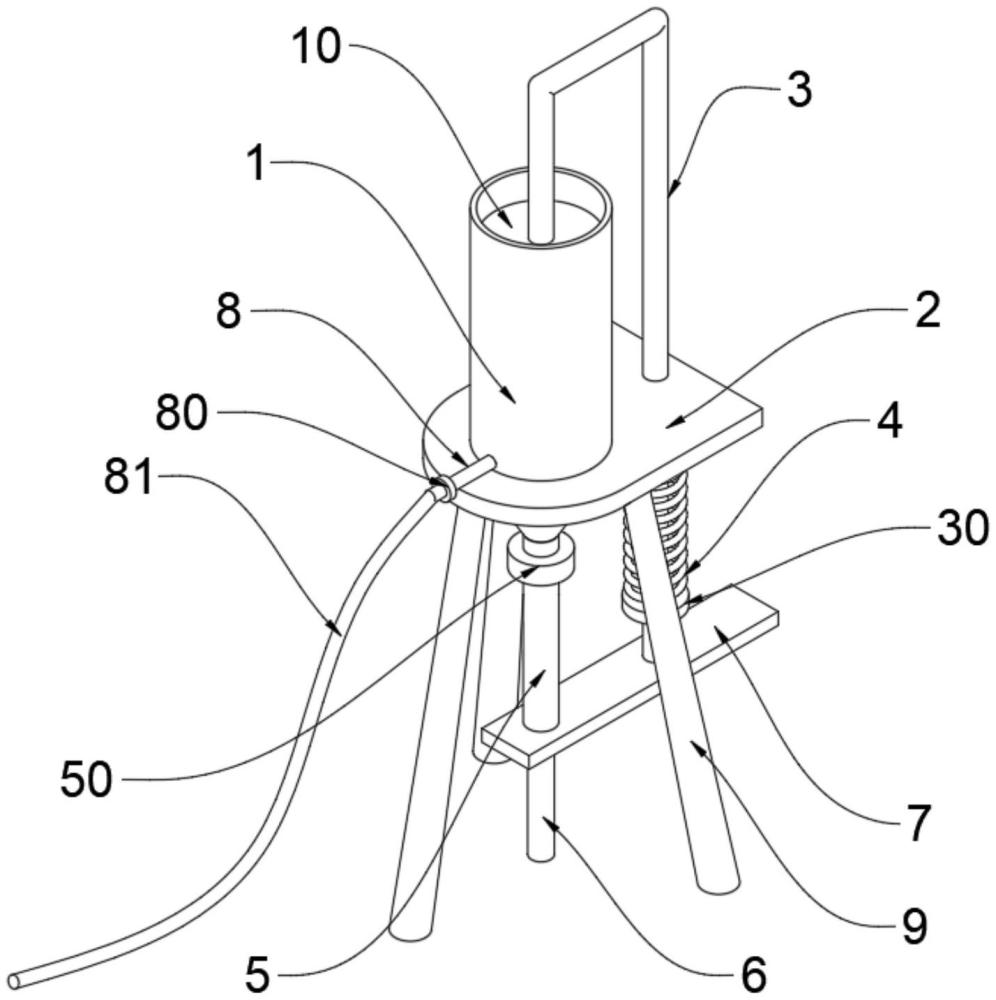

1.一种针对土壤内部的粪肥施肥装置，其特征在于：包括为主体的漏斗(1)，所述漏斗(1)底部连通有一个外套管(5)，所述外套管(5)内部设有一个上下移动的插管(6)，所述漏斗(1)外壁靠近底部处固定连接有一个固定板(2)，所述漏斗(1)内部安装有一个可上下移动的活塞(10)，所述固定板(2)上安装有用于驱动插管(6)和所述活塞(10)同步运动的驱动机构，所述固定板(2)底部固定连接有三个呈圆形阵列的支腿(9)，所述插管(6)处于原位时，其底部高于支腿(9)底部，所述漏斗(1)圆周外壁上的进料口(11)处安装有进料管(8)，所述外套管(5)和所述进料管(8)上分别安装有第一单向阀(50)和第二单向阀(80)。

2.如权利要求1所述的针对土壤内部的粪肥施肥装置，其特征在于：所述进料管(8)外管口处安装有软管(81)，用于进料管(8)的延伸。

3.如权利要求2所述的针对土壤内部的粪肥施肥装置，其特征在于：所述驱动机构包括为主体的驱动杆(3)，所述驱动杆(3)由一体成型的l形杆和直杆组成，所述活塞(10)与l形杆固定连接，所述插管(6)与直杆底部连接。

4.如权利要求3所述的针对土壤内部的粪肥施肥装置，其特征在于：所述插管(6)圆周外壁中间处固定连接有一个驱动板(7)，所述驱动板(7)顶部与所述驱动杆(3)中直杆的底部固定连接，所述直杆穿过固定板(2)并与所述固定板(2)上下滑动连接。

5.如权利要求4所述的针对土壤内部的粪肥施肥装置，其特征在于：所述驱动杆(3)中直杆的圆周外壁上固定连接有一个复位板(30)，所述复位板(30)与固定板(2)之间设有复位弹簧(4)，所述复位弹簧(4)的两端分别与复位板(30)和固定板(2)固定连接。

6.如权利要求5所述的针对土壤内部的粪肥施肥装置，其特征在于：所述驱动板(7)在未受到外力时，所述活塞(10)与进料口(11)之间的距离大于驱动杆(3)中l形杆顶部与漏斗(1)顶部之间的距离。

7.如权利要求6所述的针对土壤内部的粪肥施肥装置，其特征在于：所述第一单向阀(50)和第二单向阀(80)不同时开启，所述活塞(10)向下移动时，所述第一单向阀(50)开启。

8.如权利要求7所述的针对土壤内部的粪肥施肥装置，其特征在于：所述驱动板(7)移动至最低处时，所述插管(6)位于所述外套管(5)脱离。
