用于农业种植的幼苗培育装置的制作方法

本技术涉及农业种植领域，尤其涉及一种用于农业种植的幼苗培育装置。

背景技术：

1、现有专利（公开号：cn112956361a）提出了一种植物幼苗培育装置，包括外框，所述外框的内壁均匀开设有矩形槽，所述矩形槽的内壁连接有装置板，所述装置板的一侧均匀开设有圆形槽，所述外框的底部均匀安装有支撑架，所述支撑架远离外框的一端安装有万向滚轮，所述圆形槽的内壁对称安装有卡扣，所述外框远离支撑架的一侧安装有弧形顶板，所述弧形顶板的内部开设有空心槽，所述空心槽的内部安装有控水装置，所述有装置板远离圆形槽的一侧固定连接有夹持装置，此装置矩形槽的内壁连接有装置板，使上下分布的装置板3固定不动，上下两侧的装置板上的秧苗移栽不方便。

技术实现思路

1、本实用新型针对现有技术存在的上述不足，提供一种在使用时两列培育放置板设置成可循环滑动的结构，可方便对不同位置的培育放置板及其上的培育盆进行滑动，方便工人对不同位置分布的培育放置板上的培育盆进行操作，只需拉动控制拉绳即可的用于农业种植的幼苗培育装置。

2、本实用新型的目的是通过以下技术方案来实现：

3、一种用于农业种植的幼苗培育装置，包括支撑垫板、侧l型固定板、培育放置板、v型连杆、v型连杆上柱、侧支撑板、限位滑板、控制拉绳、弧形支撑板，所述侧l型固定板下部连接支撑垫板，侧l型固定板在支撑垫板上部对称设置，支撑垫板两端具有支撑垫板侧板，支撑垫板侧板在支撑垫板两端对称设置，侧l型固定板上部连接侧支撑板，侧支撑板具有侧支撑板内槽，v型连杆下部连接培育放置板，v型连杆上部具有v型连杆上柱，v型连杆上柱具有内弧形滚轴，内弧形滚轴与侧支撑板内槽相适应，内弧形滚轴插入侧支撑板内槽，内弧形滚轴在侧支撑板内槽内滑动，一组v型连杆在培育放置板上部对称设置。

4、所述v型连杆上柱具有v型连杆上柱凸环，v型连杆上柱凸环侧面与侧支撑板相贴合，培育放置板具有多个培育放置板内孔，培育盆下部插入培育放置板内孔，培育盆底部具有培育盆下孔，多个培育盆在培育放置板上均匀分布，培育放置板侧面与侧支撑板相贴合，侧支撑板在培育放置板两侧对称设置。

5、有益效果

6、1、本实用新型支撑垫板侧板对支撑垫板两侧加宽，使支撑垫板在地面的放置更加的稳定，在农业种植的幼苗培育中防止装置晃动倒地，对称的侧l型固定板对一组侧支撑板加固使对称的侧支撑板保持竖直，在农业种植的幼苗培育中防止在培育放置板、培育盆重力作用下对称的侧支撑板向内弯曲，对称的v型连杆安装固定在培育放置板两端，内弧形滚轴置于侧支撑板内槽内，使培育放置板两端与对称的侧支撑板相连，v型连杆上柱凸环侧面与侧支撑板相贴合，使对称的v型连杆上柱保持同轴，在农业种植的幼苗培育中防止培育放置板发生倾斜，使培育放置板在上下滑动的过程中始终保持水平，四个弧形支撑板分别在侧支撑板四角上，对控制拉绳的四角进行支撑，使控制拉绳成矩形形状，控制拉绳穿过内绳孔，通过控制拉绳将多个v型连杆上柱串联，进而将上下分布的两列培育放置板串联。

7、2、本实用新型对称的控制拉绳绳结对v型连杆上柱竖直定位，在农业种植的幼苗培育中防止v型连杆上柱在控制拉绳上滑动，通过拉动控制拉绳使控制拉绳绳结对v型连杆上柱进行上下拉动，使培育放置板滑动位置，培育放置板的运动轨迹与侧支撑板内槽的形状相同，使两列培育放置板可沿侧支撑板内槽的轨迹进行滑动，v型连杆上柱穿过限位滑板侧板内孔，通过限位滑板将对称的v型连杆上柱相连，限位滑板侧板与v型连杆上柱凸环配合使培育放置板在滑动的过程中保持水平，此装置在使用时两列培育放置板设置成可循环滑动的结构，可方便对不同位置的培育放置板及其上的培育盆进行滑动，方便工人对不同位置分布的培育放置板上的培育盆进行操作，只需拉动控制拉绳即可。

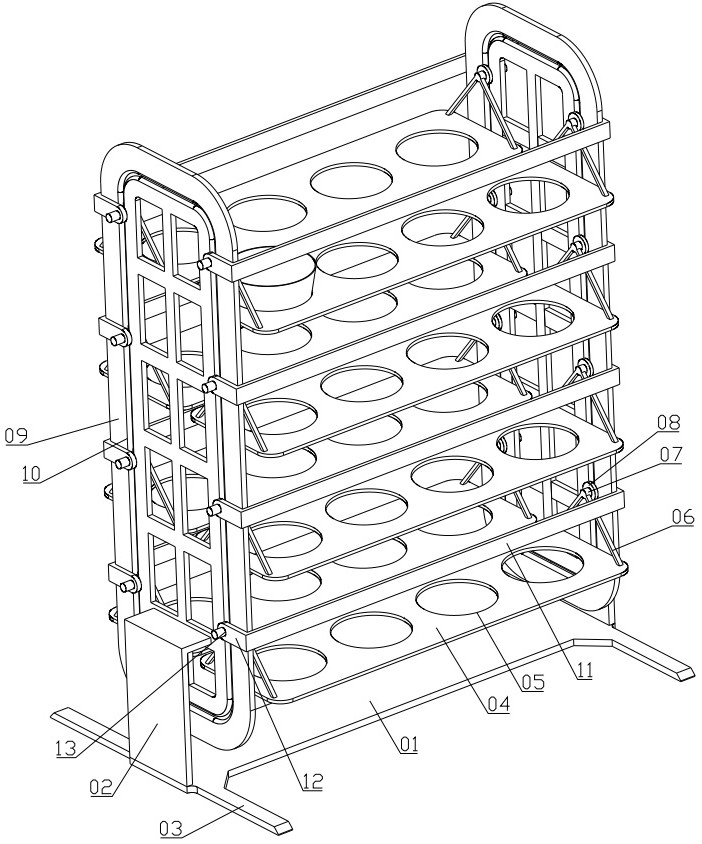

1.一种用于农业种植的幼苗培育装置，其特征是:包括支撑垫板（01）、侧l型固定板（02）、培育放置板（04）、v型连杆（06）、v型连杆上柱（07）、侧支撑板（09）、限位滑板（11）、控制拉绳（14）、弧形支撑板（16），所述侧l型固定板（02）下部连接支撑垫板（01），侧l型固定板（02）在支撑垫板（01）上部对称设置，支撑垫板（01）两端具有支撑垫板侧板（03），支撑垫板侧板（03）在支撑垫板（01）两端对称设置，侧l型固定板（02）上部连接侧支撑板（09），侧支撑板（09）具有侧支撑板内槽（10），v型连杆（06）下部连接培育放置板（04），v型连杆（06）上部具有v型连杆上柱（07），v型连杆上柱（07）具有内弧形滚轴（20），内弧形滚轴（20）与侧支撑板内槽（10）相适应，内弧形滚轴（20）插入侧支撑板内槽（10），内弧形滚轴（20）在侧支撑板内槽（10）内滑动，一组v型连杆（06）在培育放置板（04）上部对称设置。

2.根据权利要求1所述的用于农业种植的幼苗培育装置，其特征是:所述v型连杆上柱（07）具有v型连杆上柱凸环（08），v型连杆上柱凸环（08）侧面与侧支撑板（09）相贴合，培育放置板（04）具有多个培育放置板内孔（05），培育盆（17）下部插入培育放置板内孔（05），培育盆（17）底部具有培育盆下孔（18），多个培育盆（17）在培育放置板（04）上均匀分布，培育放置板（04）侧面与侧支撑板（09）相贴合，侧支撑板（09）在培育放置板（04）两侧对称设置。

3.根据权利要求2所述的用于农业种植的幼苗培育装置，其特征是:多个培育放置板（04）上下均匀分布，两列培育放置板（04）在侧支撑板（09）侧面分布，v型连杆上柱（07）具有内绳孔（19），控制拉绳（14）与内绳孔（19）相适应，控制拉绳（14）穿过内绳孔（19），控制拉绳（14）具有控制拉绳绳结（15），控制拉绳绳结（15）与v型连杆上柱（07）相贴合，控制拉绳绳结（15）在v型连杆上柱（07）上下两端对称设置。

4.根据权利要求3所述的用于农业种植的幼苗培育装置，其特征是:多个控制拉绳绳结（15）在控制拉绳（14）上分布，控制拉绳（14）连接侧支撑板（09），控制拉绳（14）与弧形支撑板（16）相贴合，两组弧形支撑板（16）在控制拉绳（14）上下两端对称设置，限位滑板（11）与侧支撑板（09）相贴合，限位滑板（11）两端具有限位滑板侧板（12），限位滑板侧板（12）侧面与侧支撑板（09）相贴合。

5.根据权利要求4所述的用于农业种植的幼苗培育装置，其特征是:所述限位滑板侧板（12）具有限位滑板侧板内孔（13），v型连杆上柱（07）与限位滑板侧板内孔（13）相适应，v型连杆上柱（07）穿过限位滑板侧板内孔（13），侧支撑板（09）在限位滑板（11）两侧对称设置。
