便于清洗的笼架的制作方法

本技术涉及动物实验饲养设备，特别涉及便于清洗的笼架。

背景技术：

1、近年来，实验室动物饲养和研究领域的迅速发展对实验室动物用具提出了更高的要求，而实验室动物用笼架在科研环境中扮演着至关重要的角色，笼架不仅可以更加方便放置多层多个动物试验笼子，且可以更加方便进行管理，另外对笼子内的动物进行集中化提供适宜的空气，但是具有通风管道笼架的使用也存在许多弊端，其中包括对通风管道笼架的清理和维护。目前市场上存在的一些实验室动物用笼架中的通风管道存在清洁难度大、维护成本高等问题。

2、例如专利号公告号为cn 106417052 b的一种模块集成式独立通风笼架系统，公开了“一种模块集成式独立通风笼架系统，包括复数个通风笼架单元，各个通风笼架单元相互连通；每一个通风笼架单元包括笼盒固定架和笼盒，所述笼盒固定架具有至少用以承托笼盒的支撑部以及竖立设置的固定部，所述支撑部和固定部固定连接，所述固定部设置有进气口、出气口以及进气管道和出气管道，所述进、出气管道设置有通气口，进气口与进气管道连通，出气口与出气管道连通；所述笼盒安置于支撑部，所述笼盒上具有与固定部进、出气口配合设置的进、出气口，所述笼盒与固定部进、出气管道连通。本发明提供的模块集成式独立通风笼架系统结构简单，空间利用率高，运行成本低，可以实现多种模式的结构设置。”上述结构虽然能够实现对笼子内的固定与通风换气，但是上述结构中无法对于进气管道与排气管道内进行全方位清洁，在长时间的使用过程中易造成管道内粘附脏污，造成管道内污染或形成堵塞。

3、为了解决上述问题，我们提供了一种方便对进气与排气管道内进行清理且安装拆卸方便的一种便于清洗的笼架。

技术实现思路

1、本实用新型目的在于克服现有技术中存在的不足而提供便于清洗的笼架。

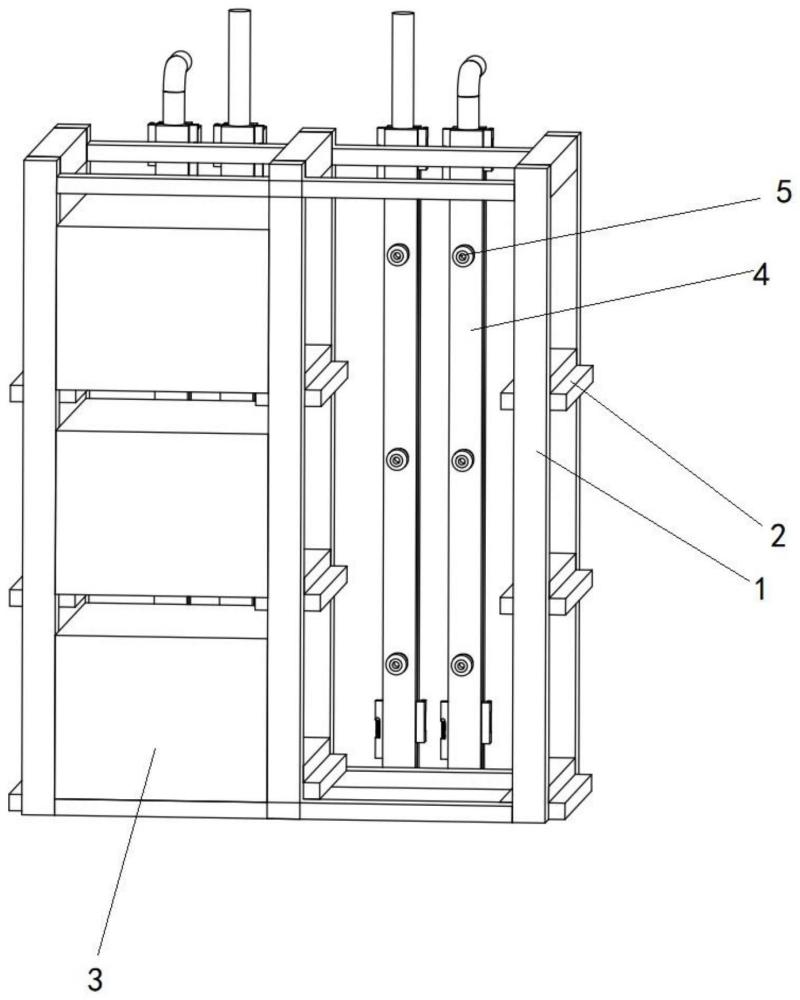

2、本实用新型的目的是这样实现的：便于清洗的笼架，包括放置架，所述放置架上左右分布有多个放置区，每个放置区内设置有多层引导条，通过引导条将放置区分割为上下多层，笼子可向外抽拉的位于引导条上；每个放置区后侧的放置架上纵向固定设置有进气管道与排气管道，每个笼子后侧的进气管道与排气管道上分别设置有一个连接口，连接口可拆卸的与笼子连通。

3、进一步的，所述进气管道与排气管道结构相同。

4、进一步的，所述进气管道包括有后连接管、前连接管，后连接管与前连接管之间卡接连接。

5、进一步的，所述进气管道右侧面设置有铰接机构，铰接机构可带动后连接管与前连接管转动连接。

6、进一步的，所述进气管道左侧设置有限位机构，限位机构可以带动前连接管与后连接管进行紧密贴合。

7、进一步的，所述铰接机构包括有固定板、耳板，固定板与后连接管侧面固定连接，耳板与前连接管侧面固定连接，耳板与固定板之间为转动连接。

8、进一步的，所述固定板为l形结构，耳板可转动的位于固定板中部，固定板前侧开设有转轴槽，转轴槽为条形结构，耳板上贯穿设置有转轴，转轴上下两端分别可转动且可沿着转轴槽移动的位于转轴槽内。

9、进一步的，所述限位机构包括有连接板、限位板，连接板与后连接管固定连接，连接板与限位板之间可转动连接；所述限位板为l形结构，限位板外端螺栓连接有压杆。

10、进一步的，所述连接板前侧中部开设有导杆槽，导杆槽内固定设置有导杆，导杆上套装有弹簧，限位板可转动且可上下移动的位于导杆上，弹簧位于限位板下方，连接板中部后侧开设有转动槽，限位板可转动的位于转动槽内；转动槽上方开设有卡槽，限位板上表面固定设置有弧形凸起，弧形凸起可上下移动的位于卡槽内。

11、进一步的，所述前连接管内侧面左右两侧开设有密封槽，密封槽内分别设置有一个密封条，后连接管内侧面左右两侧固定设置有压条，压条可前后移动的位于密封槽内。

12、进一步的，所述固定板内开设有推杆槽，推杆槽内可前后移动的设置有推杆，推杆后端固定设置有推杆弹簧，推杆弹簧后端固定在推杆槽内。

13、本实用新型使用时，将笼子可抽拉的放置在对英国的引导条上，通过后侧的连接口使得进气管道、排气管道与笼子连通；通过进气管道向笼子内供给气体，通过排气管道将笼子内气体向外部排出。笼子与连接口连接处的具体结构不做技术限制，只要能够实现进气管道、排气管道对笼子内气体更换即可，可根据需要自行设置结构。由于经常需要对笼子内气流交换，因此进气管道、排气管道内长期使用会污染需要对其进行定期清理，即笼子内的动物(实验鼠等)产生的毛发等会对管道内壁进行污染严重的时候发生堵塞。为了方便对笼架上的管道内壁进行清洗，设置了可拆卸的管道，即在对管道进行清洗时，先打开限位机构，先旋转压杆将压杆后端脱离前连接管，进而解除压杆对前连接杆的限位。

14、前连接管不受压杆的挤压，受到推杆弹簧的弹力作用推杆向前移动，压条脱离密封槽，前连接管与后连接管内侧面脱离；转轴沿着转轴槽向前移动，向下压动限位板，弹簧受压，直至限位板下端面与转动槽下表面平齐，再转动限位板180度，使得限位板转动至转动槽内，松开限位板受到弹簧弹力的作用，限位板上端的弧形凸起卡入卡槽内。再转动前连接管使得前连接管绕着转轴进行转动，进而实现前连接管与后连接管的打开，可以对前连接管与后连接管内侧面内的弧形槽内进行清洗。当清理完成后再反向操作即可实现对管道的闭合，即先转动前连接管使得前连接管内侧面与后连接管内侧面对称分布，再向下压限位板使得限位板上的弧形凸起脱离卡槽；再转动限位板180度，转动压杆，使得压杆后端对前连接管进行挤压，将前连接管上的两个压条压入密封槽内，实现对密封槽内的密封条的挤压，进而实现对进气管道的密封。设置有可前后移动的前连接管可以避免压条卡入密封槽内发生动作干涉，且不影响对管道的密封。根据需要可通过不同的方式向进气管道内供气气体或者向排气管道内抽取气体，可采取不同的方式对进气管道、排气管道端面进行密封或者连接进气管或者排气管等，为现有技术不在本申请的保护范围内不做技术限制。

15、有益效果：该装置可以实现对笼架进气管道与排气管道内部的清理，且设置为可拆分的结构可以直接对内壁无死角清洗，设置有可转动且可前后移动的前连接管可以避免压条卡入密封槽内发生动作干涉，且不影响对管道的密封。

1.便于清洗的笼架，包括放置架，其特征在于：所述放置架上左右分布有多个放置区，每个放置区内设置有多层引导条，通过引导条将放置区分割为上下多层，笼子可向外抽拉的位于引导条上；每个放置区后侧的放置架上纵向固定设置有进气管道与排气管道，每个笼子后侧的进气管道与排气管道上分别设置有一个连接口，连接口可拆卸的与笼子连通。

2.根据权利要求1所述便于清洗的笼架，其特征在于：所述进气管道与排气管道结构相同。

3.根据权利要求2所述便于清洗的笼架，其特征在于：所述进气管道包括有后连接管、前连接管，后连接管与前连接管之间卡接连接。

4.根据权利要求3所述便于清洗的笼架，其特征在于：所述进气管道右侧面设置有铰接机构，铰接机构可带动后连接管与前连接管转动连接。

5.根据权利要求3所述便于清洗的笼架，其特征在于：所述进气管道左侧设置有限位机构，限位机构可以带动前连接管与后连接管进行紧密贴合。

6.根据权利要求4所述便于清洗的笼架，其特征在于：所述铰接机构包括有固定板、耳板，固定板与后连接管侧面固定连接，耳板与前连接管侧面固定连接，耳板与固定板之间为转动连接。

7.根据权利要求6所述便于清洗的笼架，其特征在于：所述固定板为l形结构，耳板可转动的位于固定板中部，固定板前侧开设有转轴槽，转轴槽为条形结构，耳板上贯穿设置有转轴，转轴上下两端分别可转动且可沿着转轴槽移动的位于转轴槽内。

8.根据权利要求5所述便于清洗的笼架，其特征在于：所述限位机构包括有连接板、限位板，连接板与后连接管固定连接，连接板与限位板之间可转动连接；所述限位板为l形结构，限位板外端螺栓连接有压杆。

9.根据权利要求8所述便于清洗的笼架，其特征在于：所述连接板前侧中部开设有导杆槽，导杆槽内固定设置有导杆，导杆上套装有弹簧，限位板可转动且可上下移动的位于导杆上，弹簧位于限位板下方，连接板中部后侧开设有转动槽，限位板可转动的位于转动槽内；转动槽上方开设有卡槽，限位板上表面固定设置有弧形凸起，弧形凸起可上下移动的位于卡槽内。

10.根据权利要求3所述便于清洗的笼架，其特征在于：所述前连接管内侧面左右两侧开设有密封槽，密封槽内分别设置有一个密封条，后连接管内侧面左右两侧固定设置有压条，压条可前后移动的位于密封槽内。
