一种白鼠养殖盒废垫料自动清理装置的制作方法

本技术涉及白鼠养殖，更具体地说，涉及一种白鼠养殖盒废垫料自动清理装置。

背景技术：

1、随着人们生活水平提高，对各种宠物的饲养都大幅度增加，像是仓鼠，金丝熊之类的鼠类占有较大的比重，但是由于生活节奏逐渐加快，闲暇时间开始逐渐减少，因此在饲养的同时也需要避免一定的麻烦。

2、现有的鼠笼在更换垫料时需要把鼠从笼中赶出来进行更换，且过程中需要抓鼠，在多次抓鼠过程中极易对工作人员造成伤害，引起了诸多不必要的麻烦，现有专利一种新型智能鼠笼，专利公告号为cn 217564504 u中不需要将鼠从鼠笼中拿出清理，节约了大量的人力、物力，以及解决转移老鼠时的安全问题，同时大大提高了更换垫料的效率。

3、但是专利公告号为cn 217564504 u中通过第二投料口108在垫料仓103内加入垫料，通过垫料仓103内的自动投放垫料装置将垫料通过漏孔2投放到活动仓104内，但是对抽屉中的垫料在清理的过程中，抽屉中的垫料的清理一般由人工完成，因此抽屉的收集、清理工作量巨大，同时使用过的抽屉中内由于粉尘、微生物较多，因此长此以往会对清理人员的身体状况造成严重危害，所以我们提出了一种白鼠养殖盒废垫料自动清理装置来解决上述存在的问题。

技术实现思路

1、1.要解决的技术问题

2、针对现有技术中存在的问题，本实用新型的目的在于提供一种白鼠养殖盒废垫料自动清理装置，它可以通过导料机构将抽屉中的废垫料倒出，然后通过吹扫机构对抽屉中残留的废垫料进行清理，提高了清理的效果，使清理下来的废垫料落入到料盒中，降低了人工的工作量，并利用罗茨风机将扬起的粉尘抽出并通过柔性连接管将粉尘输送到通风管道中，避免粉尘与微生物清理人员的身体状况造成严重危害。

3、2.技术方案

4、为解决上述问题，本实用新型采用如下的技术方案。

5、一种白鼠养殖盒废垫料自动清理装置，包括抽屉和固定连接在所述抽屉外壁的把手，还包括机箱；

6、所述机箱的侧壁开设有投放口，所述投放口的根部固定连接有载板；

7、所述投放口的内侧安装有倒料机构；

8、所述倒料机构包括端部与所述机箱内壁转动连接并靠近所述投放口的转轴，对称安装在所述转轴外壁的连接臂，安装在所述连接臂端部内立面的电动伸缩杆，安装在所述电动伸缩杆活动端的胶垫，安装在所述机箱的外侧且动力输出端与所述转轴传动连接的第一伺服电机；

9、所述转轴远离所述投放口的一侧安装有吹扫机构；

10、所述吹扫机构包括转动连接在所述抽屉远离所述投放口一侧的连通管，安装在所述连通管靠近所述抽屉外壁且等距设置有多个的高压气嘴，导通连接在所述连通管远离所述高压气嘴外壁的柔性软管，安装在所述机箱外侧且动力输出端与所述连通管传动连接的第二伺服电机，安装在所述机箱的外侧并与所述柔性软管导通连接的连接头；

11、所述机箱的内腔底部安装有料盒。

12、进一步的，所述机箱的顶部安装有罗茨风机，且所述罗茨风机的进风端与所述机箱的内腔相对应。

13、进一步的，所述机箱的内腔顶壁安装有集气罩，且所述集气罩的顶端与所述罗茨风机的进风端导通连接。

14、进一步的，所述罗茨风机的出风端安装有柔性连接管。

15、进一步的，所述抽屉位于所述投放口的内侧，且所述抽屉的侧壁与所述胶垫相抵接。

16、进一步的，所述连通管两端均呈封闭式结构设置，且所述连通管的两端均安装有与所述机箱内壁转动连接的轴杆。

17、进一步的，所述第二伺服电机的动力输出端延伸至所述机箱的内侧，且所述第二伺服电机的动力输出端通过联轴器与其中一个所述轴杆相连接。

18、3.有益效果

19、相比于现有技术，本实用新型的优点在于：

20、(1)本方案，通过导料机构将抽屉中的废垫料倒出，然后通过吹扫机构对抽屉中残留的废垫料进行清理，提高了清理的效果，使清理下来的废垫料落入到料盒中，降低了人工的工作量。

21、(2)本方案，通过柔性连接管外接通风管道，在对抽屉进行吹扫的过程中，通过罗茨风机接通电源工作利用集气罩对扬起的粉尘进行收集，然后利用罗茨风机将扬起的粉尘抽出并通过柔性连接管将粉尘输送到通风管道中，避免粉尘与微生物清理人员的身体状况造成严重危害。

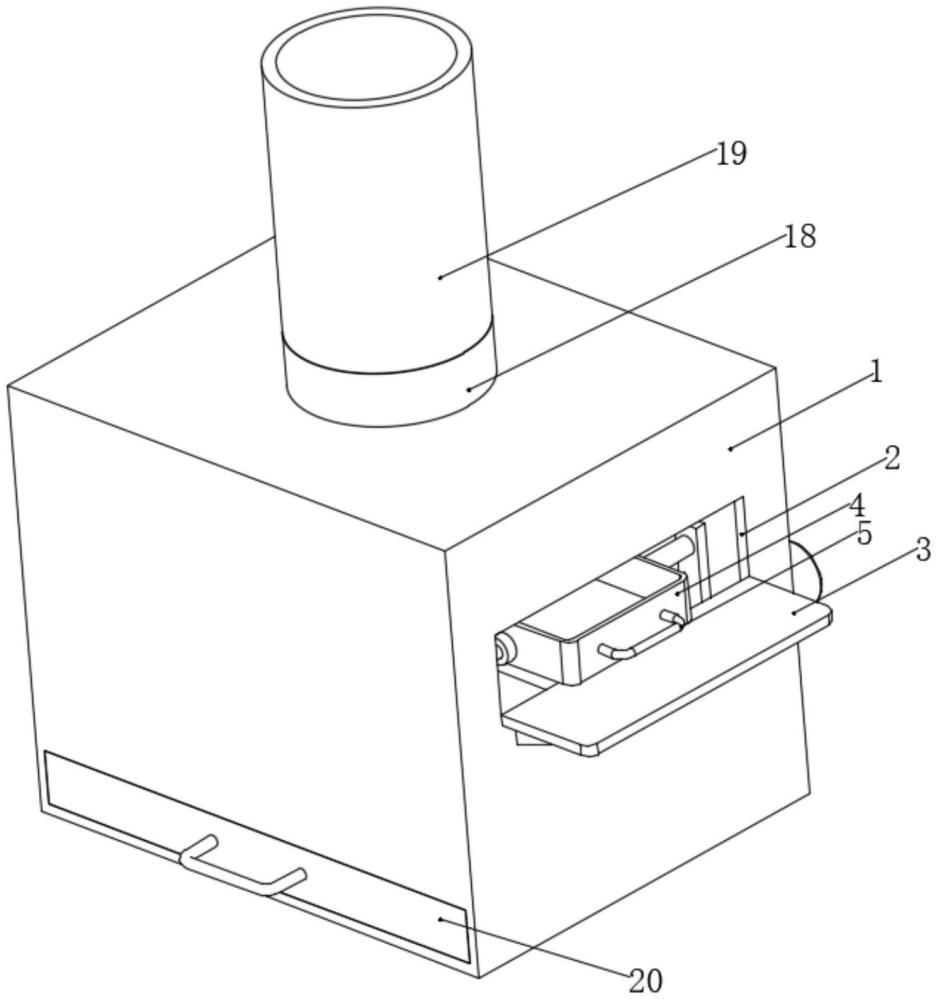

1.一种白鼠养殖盒废垫料自动清理装置，包括抽屉(4)和固定连接在所述抽屉(4)外壁的把手(5)，其特征在于：还包括机箱(1)；

2.根据权利要求1所述的一种白鼠养殖盒废垫料自动清理装置，其特征在于：所述机箱(1)的顶部安装有罗茨风机(18)，且所述罗茨风机(18)的进风端与所述机箱(1)的内腔相对应。

3.根据权利要求2所述的一种白鼠养殖盒废垫料自动清理装置，其特征在于：所述机箱(1)的内腔顶壁安装有集气罩(17)，且所述集气罩(17)的顶端与所述罗茨风机(18)的进风端导通连接。

4.根据权利要求3所述的一种白鼠养殖盒废垫料自动清理装置，其特征在于：所述罗茨风机(18)的出风端安装有柔性连接管(19)。

5.根据权利要求1所述的一种白鼠养殖盒废垫料自动清理装置，其特征在于：所述抽屉(4)位于所述投放口(2)的内侧，且所述抽屉(4)的侧壁与所述胶垫(9)相抵接。

6.根据权利要求1所述的一种白鼠养殖盒废垫料自动清理装置，其特征在于：所述连通管(11)两端均呈封闭式结构设置，且所述连通管(11)的两端均安装有与所述机箱(1)内壁转动连接的轴杆(14)。

7.根据权利要求6所述的一种白鼠养殖盒废垫料自动清理装置，其特征在于：所述第二伺服电机(15)的动力输出端延伸至所述机箱(1)的内侧，且所述第二伺服电机(15)的动力输出端通过联轴器与其中一个所述轴杆(14)相连接。
