苗木运输装置的制作方法

本技术涉及苗木运输领域，尤其涉及苗木运输装置。

背景技术：

1、园林绿化是在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。

2、园林绿化时通常会移植大量苗木，在运输过程中通常会用运输盒包裹苗木根部再用夹持装置进行固定，这样虽然达到固定苗木根部的目的，但是由于缺少补水装置，使得苗木在长时间的运输过程中运苗木会因为缺水而失去活性降低苗木的存活率，因此需要设计一种苗木运输装置。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的长时间运输过程中运苗木会因为缺水而失去活性降低苗木的存活率的缺点，而提出的苗木运输装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：苗木运输装置，包括保护盒，所述保护盒的顶端固定连接有两个水箱，所述保护盒上端的中心位置开设有孔洞，两个所述水箱靠近孔洞的一端设置有对苗木进行浇水的补水机构，所述保护盒内设置有对苗木进行夹持固定的固定机构，所述保护盒的左右两侧设置有把手。

3、作为上述技术方案的进一步描述：

4、所述补水机构包括固定连接在水箱靠近孔洞一端的输水管，所述输水管远离水箱的一端固定连接有出水器，所述出水器的顶端固定连接有锁止盒，所述输水管穿过锁止盒的内部，所述出水器的上方设置有控制输水管出水的锁止件。

5、作为上述技术方案的进一步描述：

6、所述锁止件包括滑动连接在锁止盒的内部的挤压杆，所述挤压杆的两侧固定连接有第一弹簧，所述第一弹簧远离挤压杆的一端固定连接在锁止盒的内壁，所述锁止盒内部滑动连接有释放杆，所述释放杆位于挤压杆顶部，所述释放杆的两侧固定连接有第二弹簧，所述第二弹簧远离释放杆的一端固定连接在锁止盒的内壁，所述释放杆靠近挤压杆的一端设置有凹槽。

7、作为上述技术方案的进一步描述：

8、所述固定机构包括转动连接在保护盒内部的双向螺纹杆，所述双向螺纹杆远离保护盒的并延伸至保护盒外的一端固定连接有摇杆，所述双向螺纹杆圆周面螺纹连接有移动块，所述移动块靠近顶端位置处设置有夹持件，所述移动块内部滑动连接有导向杆，所述导向杆与保护盒之间固定连接。

9、作为上述技术方案的进一步描述：

10、所述夹持件包括滑动连接在移动块上的连接杆，所述连接杆靠近孔洞的一端固定连接有弧形板，所述连接杆的外表面套接有缓冲弹簧，所述缓冲弹簧一端与移动块固定连接，所述缓冲弹簧远离移动块的一端与弧形板固定连接；所述连接杆远离弧形板的一端固定连接有挡板。

11、作为上述技术方案的进一步描述：

12、所述凹槽与挤压杆相同一侧均设置有倾斜面，所述挤压杆底部设置为梯形，所述释放杆远离挤压杆的一端延伸至锁止盒外。

13、作为上述技术方案的进一步描述：

14、所述锁止盒与弧形板固定连接。

15、作为上述技术方案的进一步描述：

16、所述移动块设置有两个，且对称分布在双向螺纹杆上，两所述移动块的内螺纹螺纹方向相反。

17、本实用新型具有如下有益效果：

18、与现有技术相比，该苗木运输装置，通过设置补水机构和固定机构，在固定机构对苗木的根部固定住以后，这时补水机构畅通，使得水箱内部的水通过补水机构对苗木的根部进行补水，提高了苗木的存活率。

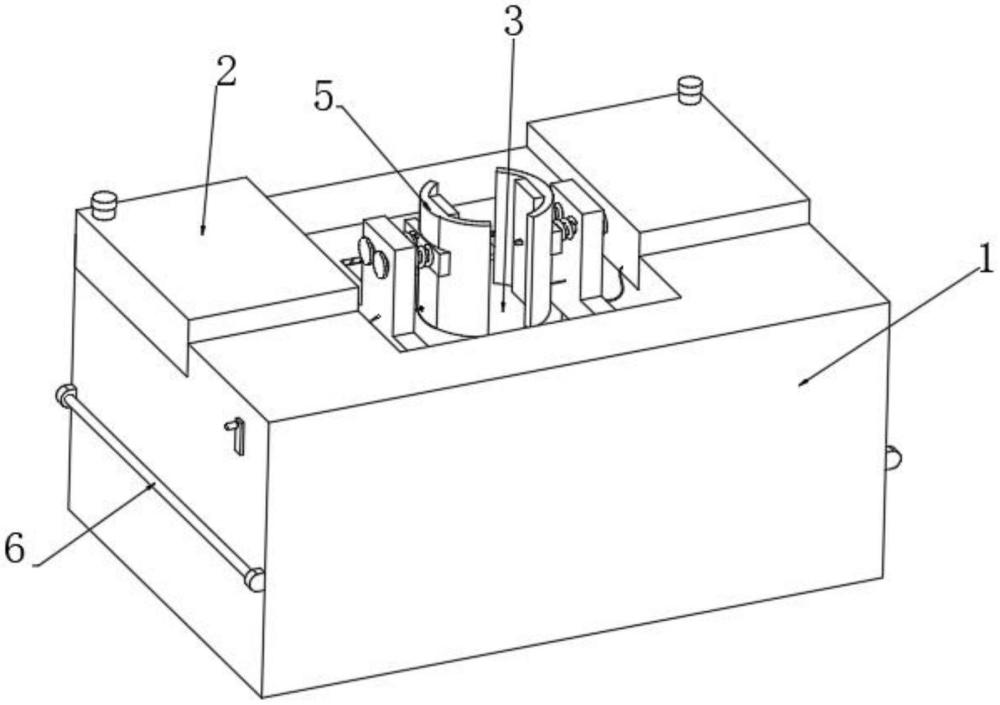

1.苗木运输装置，包括保护盒（1），其特征在于：所述保护盒（1）的顶端固定连接有两个水箱（2），所述保护盒（1）上端的中心位置开设有孔洞（3），两个所述水箱（2）靠近孔洞（3）的一端设置有对苗木进行浇水的补水机构（4），所述保护盒（1）内设置有对苗木进行夹持固定的固定机构（5），所述保护盒（1）的左右两侧设置有把手（6）。

2.根据权利要求1所述的苗木运输装置，其特征在于：所述补水机构（4）包括固定连接在水箱（2）靠近孔洞（3）一端的输水管（40），所述输水管（40）远离水箱（2）的一端固定连接有出水器（41），所述出水器（41）的顶端固定连接有锁止盒（42），所述输水管（40）穿过锁止盒（42）的内部，所述出水器（41）的上方设置有控制输水管（40）出水的锁止件（43）。

3.根据权利要求2所述的苗木运输装置，其特征在于：所述锁止件（43）包括滑动连接在锁止盒（42）的内部的挤压杆（44），所述挤压杆（44）的两侧固定连接有第一弹簧（45），所述第一弹簧（45）远离挤压杆（44）的一端固定连接在锁止盒（42）的内壁，所述锁止盒（42）内部滑动连接有释放杆（46），所述释放杆（46）位于挤压杆（44）顶部，所述释放杆（46）的两侧固定连接有第二弹簧（47），所述第二弹簧（47）远离释放杆（46）的一端固定连接在锁止盒（42）的内壁，所述释放杆（46）靠近挤压杆（44）的一端设置有凹槽（48）。

4.根据权利要求3所述的苗木运输装置，其特征在于：所述固定机构（5）包括转动连接在保护盒（1）内部的双向螺纹杆（50），所述双向螺纹杆（50）远离保护盒（1）的并延伸至保护盒（1）外的一端固定连接有摇杆（51），所述双向螺纹杆（50）圆周面螺纹连接有移动块（54），所述移动块（54）靠近顶端位置处设置有夹持件（55），所述移动块（54）内部滑动连接有导向杆（53），所述导向杆（53）与保护盒（1）之间固定连接。

5.根据权利要求4所述的苗木运输装置，其特征在于：所述夹持件（55）包括滑动连接在移动块（54）上的连接杆（52），所述连接杆（52）靠近孔洞（3）的一端固定连接有弧形板（57），所述连接杆（52）的外表面套接有缓冲弹簧（58），所述缓冲弹簧（58）一端与移动块（54）固定连接，所述缓冲弹簧（58）远离移动块（54）的一端与弧形板（57）固定连接；所述连接杆（52）远离弧形板（57）的一端固定连接有挡板（56）。

6.根据权利要求5所述的苗木运输装置，其特征在于：所述凹槽（48）与挤压杆（44）相同一侧均设置有倾斜面，所述挤压杆（44）底部设置为梯形，所述释放杆（46）远离挤压杆（44）的一端延伸至锁止盒（42）外。

7.根据权利要求6所述的苗木运输装置，其特征在于：所述锁止盒（42）与弧形板（57）固定连接。

8.根据权利要求7所述的苗木运输装置，其特征在于：所述移动块（54）设置有两个，且对称分布在双向螺纹杆（50）上，两所述移动块（54）的内螺纹螺纹方向相反。
