一种作物分生组织剥离装置

本技术涉及农用工具领域，特别涉及一种作物分生组织剥离装置。

背景技术：

1、传统剥取作物分生组织(例如：作物种子的表皮以及表皮内层一部分组织是分生组织)大多是利用手持微型镊子剥取，然后再切去表皮以及表皮内层深度方向的一部分组织，这种操作速度较慢，费时费力，无法有效的保障作物分生组织的剥离效率；

2、对此研究人员仿制微型镊子设计了具有“＞”字形形状的简易结构的杠杆工具钳，该工具钳的一头安装按压部，该工具钳的另一头安装底座用于裹住作物种子，然后利用小刀对按住的作物种子进行环面剥切；

3、但是研究发现使用上述简易结构的杠杆工具钳时，依然还需要使用辅助切刀工具，且剥切的准度较差，作物种子容易跑偏，同时也容易切歪。

技术实现思路

1、为实现上述目的，本实用新型采取的技术方案为：

2、本实用新型提供了一种作物分生组织剥离装置，包括托盘、第一手持杆部、第二手持杆部、按压部；

3、所述托盘包括半球形的凹面形状的托盘本体和连接件，且所述托盘本体的底部中心位置处设置有通孔，沿着所述托盘本体的通孔的边沿向上凸起翻边设置有环切片部；所述环切片部沿着竖直方向凸起于所述托盘本体的表面；

4、所述第一手持杆部与所述第二手持杆部一体结构成型，整体呈“＞”字形形状；所述托盘连接在所述第一手持杆部的前端，所述第一手持杆部的末端与所述第二手持杆部的末端连接；所述第二手持杆部的前端则连接所述按压部；

5、所述托盘本体通过连接件可拆卸连接在所述第一手持杆部的前端；所述环切片部的表面光滑。

6、作为本实用新型的进一步方案，所述按压部包括向下延伸设置有按压柱、设置在所述按压柱底部的拱形面凸起部，且所述拱形面凸起部的顶部与所述按压柱的底部连接，所述拱形面凸起部的底部内壁设置有防滑纹理。

7、作为本实用新型的进一步方案，所述连接件包括第一片部和第二片部，所述第一片部和第二片部之间的夹角呈钝角；所述按压部上的按压柱的延伸方向与所述第二手持杆部的前端表面垂直；且所述第一手持杆部的前端的延伸方向与所述连接件的第一片部延伸方向重合两者形成可拆卸连接；所述第二片部与所述托盘的侧壁固定连接；

8、所述连接件上的所述第二片部与所述第二手持杆部的前端延伸方向平行。

9、作为本实用新型的进一步方案，所述第一手持杆部的前端的延伸方向上设置有一组第一腰型孔，且所述连接件的第一片部延伸方向上设置有一组第二腰型孔；在所述第一手持杆部的前端与所述连接件的第一片部表面贴合后通过螺栓组件实现可拆卸连接；所述第一腰型孔与所述第二腰型孔的延伸方向一致，所述螺栓组件在第一腰型孔与第二腰型孔重合的腰型孔范围内位置调整操作用于实现所述连接件上的托盘相对所述第一手持杆部之间的伸缩距离调整。

10、作为本实用新型的进一步方案，所述第二手持杆以及所述第一手持杆的表面设置有塑胶套层，且所述塑胶套层的表面设置有防滑纹理。

11、作为本实用新型的进一步方案，所述环切片部向上凸起的高度是2-3mm。

12、作为本实用新型的进一步方案，所述托盘为不锈钢的托盘，所述环切片部为不锈钢结构件。

13、与现有技术相比，本实用新型具有如下有益效果：

14、本实用新型提供了一种作物分生组织剥离装置，设计了可拆卸结构，可以根据作物种类调整更换上述托盘，通过不同尺寸的托盘(具有不同的孔径，即环切片部)以适应对不同尺寸作物种子进行剥切处理；

15、研究发现，现有技术中的杠杆工具钳的剥切准度差，作物种子容易跑偏，来自至少三个方面，第一方面还要额外使用辅助刀具进行切除；第二方面，第一手持杆部12、第二手持杆部13整体构成了“＞”字形形状的杠杆工具钳，所以传统工具钳使用辅助刀具也好，环形切刀也好，都会造成斜切倾斜，即刀体斜着切下来导致种子剥切的位姿偏离不正；第三方面，现有技术中底座表面光滑里面的作物种子容易受压后跑偏；

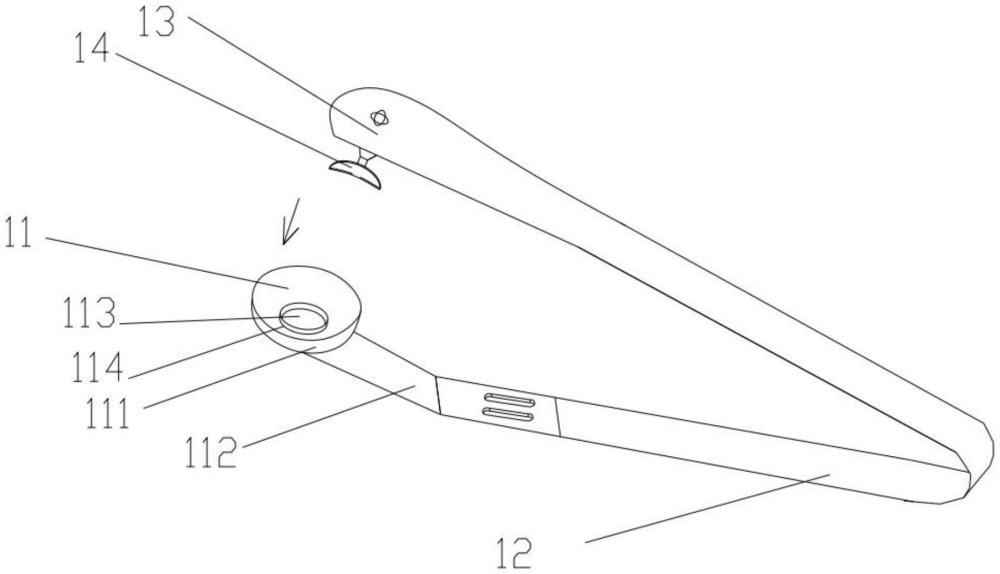

16、关于第一方面；本实用新型的主要目的在于提供一种作物分生组织剥离装置，设计了托盘(连接件)、第一手持杆部、第二手持杆部、按压部等结构；托盘11包括半球形的凹面形状的托盘本体111和连接件112，且所述托盘本体111的底部中心位置处设置有通孔113，同时沿着所述托盘本体的通孔113的边沿向上凸起翻边设置有环切片部114；环切片部114沿着竖直方向凸起于所述托盘本体111的表面；上述环切片部114替代辅助刀具直接形成托盘的一部分，直接在受压后对托盘内的作物种子进行切除处理；所以本实用新型实施例中的作物分生组织剥离装置，切除的准度更高；

17、关于第二方面：本实用新型的主要目的在于提供一种作物分生组织剥离装置，设计了托盘(连接件)、第一手持杆部、第二手持杆部、按压部等结构；由于第一手持杆部12、第二手持杆部13整体构成了“＞”字形形状的杠杆工具钳，所以环形切刀容易斜着切下来，为了避免椭球形状的作物种子跑偏以及避免切歪设计了特定形状结构的工具钳(即连接件、第一手持杆部、第二手持杆部构成了特殊的结构形状，即所述连接件112上的所述第二片部1122与所述第二手持杆部13的前端延伸方向平行，详见具体技术方案)；

18、关于第三方面：本实用新型的主要目的在于提供一种作物分生组织剥离装置，其拱形面凸起部142的底部内壁设置有防滑纹理。上述托盘本体111的表面也可以设计防滑纹理(详见具体技术方案)，从而避免作物种子在按压剥切时跑偏。

19、综上所述，本实用新型实施例提供的作物分生组织剥离装置，可确保每种作物都能精准、快速剥离其分生组织，节省时间，保证试验进度。

1.一种作物分生组织剥离装置，其特征在于：包括托盘、第一手持杆部、第二手持杆部、按压部；

2.根据权利要求1所述的一种作物分生组织剥离装置，其特征在于：所述按压部包括向下延伸设置有按压柱、设置在所述按压柱底部的拱形面凸起部，且所述拱形面凸起部的顶部与所述按压柱的底部连接，所述拱形面凸起部的底部内壁设置有防滑纹理。

3.根据权利要求2所述的一种作物分生组织剥离装置，其特征在于：所述连接件包括第一片部和第二片部，所述第一片部和第二片部之间的夹角呈钝角；所述按压部上的按压柱的延伸方向与所述第二手持杆部的前端表面垂直；且所述第一手持杆部的前端的延伸方向与所述连接件的第一片部延伸方向重合两者形成可拆卸连接；所述第二片部与所述托盘的侧壁固定连接；

4.根据权利要求3所述的一种作物分生组织剥离装置，其特征在于：所述第一手持杆部的前端的延伸方向上设置有一组第一腰型孔，且所述连接件的第一片部延伸方向上设置有一组第二腰型孔；在所述第一手持杆部的前端与所述连接件的第一片部表面贴合后通过螺栓组件实现可拆卸连接；所述第一腰型孔与所述第二腰型孔的延伸方向一致，所述螺栓组件在第一腰型孔与第二腰型孔重合的腰型孔范围内位置调整操作用于实现所述连接件上的托盘相对所述第一手持杆部之间的伸缩距离调整。

5.根据权利要求1所述的一种作物分生组织剥离装置，其特征在于：所述第二手持杆以及所述第一手持杆的表面设置有塑胶套层，且所述塑胶套层的表面设置有防滑纹理。

6.根据权利要求1所述的一种作物分生组织剥离装置，其特征在于：所述环切片部向上凸起的高度是2-3mm。

7.根据权利要求1所述的一种作物分生组织剥离装置，其特征在于：所述托盘为不锈钢的托盘，所述环切片部为不锈钢结构件。
