一种阴阳棚的水肥一体化高效节水灌溉供水系统的制作方法

本技术涉及大棚种植，具体而言，涉及一种阴阳棚的水肥一体化高效节水灌溉供水系统。

背景技术：

1、随着我国人口慢慢向城镇转移，从事农业劳动的人口近些年在急剧减少。农业种植模式由小农耕作开始转变为规模化种植。现有的化肥一般是固体的，在灌溉施肥前，需要用大量的时间来溶解化肥，得到化肥浓溶液；灌水器的高度不可调，灌水量可控性差，容易过量灌溉，灌溉精度低，造成水资源浪费，人员劳动强度大，施肥灌溉过程中需要几个大棚来回跑，人工劳动强度大，灌溉水中含有大量的泥沙和虫卵，容易改变灌溉土壤结构和增加病虫害的风险，所以急需解决。

技术实现思路

1、本实用新型提供了一种阴阳棚的水肥一体化高效节水灌溉供水系统，其目的在于解决现有技术中存在的上述问题。

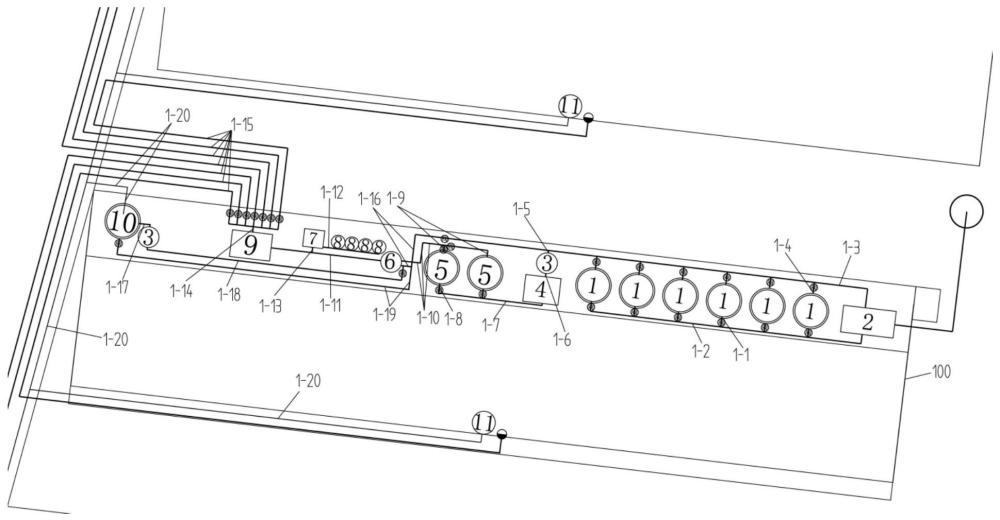

2、为了实现上述目的，本实用新型提供了一种阴阳棚的水肥一体化高效节水灌溉供水系统，其特征在于，包括安装在大棚内的原水储水桶、砂石自动叠片过滤器、加压泵、纯净水处理设备、纯净水储水桶、灌溉泵、智能施肥机、pe搅拌桶、自动网式过滤器、剩液储水桶、终端控制器；

3、所述原水储水桶出水口通过支管道一与供水管道一一端连接连通；

4、供水管道一的另一端与砂石自动叠片过滤器连接，所述砂石自动叠片过滤器的出水端与供水管道二一端连接，所述供水管道二与原水储水桶之间通过支管道二连接；

5、供水管道二与加压泵之间通过加压支管一连接，加压泵与纯净水处理设备的进水口之间通过加压支管二连接，纯净水处理设备的出水口通过供水管道三一端连接，所述供水管道三的另一端通过净水管道一与纯净水储水桶的进水口连接，所述纯净水储水桶的出水口通过净水管道二与灌溉泵供水管一端连接，所述灌溉泵供水管另一端与灌溉泵的供水口连接，灌溉泵的出水口与水肥供水管一一端连接，所述水肥供水管一的另一端与自动网式过滤器连接，所述pe搅拌桶的供水口通过搅拌供水管一与智能施肥机连接，所述智能施肥机的出液口通过搅拌供水管二与水肥供水管一连接，所述自动网式过滤器的出水口连接灌溉主管道，所述水肥主管道通过分水器与多个灌溉支管道一端连接，每个灌溉支管道另一端分别延伸到相应大棚内的滴灌管网，供水管道二与灌溉泵之间通过供水管道四连接，剩液储水桶通过剩液供水管一与加压泵连接，所述加压泵通过剩液供水管二与灌溉泵连接，剩液储水桶通过剩液供水管三与供水管道四连接，剩液储水桶通过剩液回水管道一与每个大棚内设置的剩液收集池连接。

6、上述技术方案中，优选的，所述支管道一上设置阀门一；所述支管道二上设置阀门二；所述净水管道二上设置阀门三；所述供水管道四上设置阀门四；所述剩液供水管二上设置阀门五；剩液供水管三上设置阀门六；每个灌溉支管道上设置阀门七。

7、上述技术方案中，优选的，所述阀门一、阀门二、阀门三、阀门四、阀门五、阀门六、阀门七均为无线终端电磁阀，分别与无线终端控制器电性连接。

8、上述技术方案中，优选的，支管道一、供水管道一、供水管道二、支管道二、加压支管一、加压支管二、供水管道三、净水管道一、净水管道二、灌溉泵供水管、水肥供水管一、搅拌供水管一、搅拌供水管二、灌溉主管道、灌溉支管道、供水管道四、剩液供水管一、剩液供水管二、剩液供水管三、剩液回水管道一上均安装有压力传感器与电磁流量计，所述压力传感器、电磁流量计均与无线终端控制器电性连接。

9、上述技术方案中，优选的，所述纯净水处理设备、加压泵、灌溉泵、智能施肥机、pe搅拌桶均与电连接控制终端控制器。

10、上述技术方案中，优选的，每个大棚内设置土壤湿度传感器，所述土壤湿度传感器与终端控制器电性连接。

11、上述技术方案中，优选的，所述终端控制器安装在变频控制柜内。

12、上述技术方案中，优选的，所述终端控制器通过有线网络或无线网络连接灌溉自动化软件及手机。

13、本申请提供的一种阴阳棚的水肥一体化高效节水灌溉供水系统，具有以下

14、有益效果：

15、通过在大棚内安装原水储水桶、砂石自动叠片过滤器、加压泵、纯净水处理设备、纯净水储水桶、灌溉泵、智能施肥机、pe搅拌桶、自动网式过滤器、剩液储水桶、终端控制器灌溉系统，可对大棚灌溉用水和配肥用水的高度净化，可对供水中的虫卵进行高度，自动化高精度灌溉施肥，采用的水资源通过过滤净化，可高效消除灌溉用水中的虫卵和泥沙，降低植物的发病率，通过检测器件快速检测到土壤了解到土壤温湿度以及氮磷钾的含量信息，通过控制器控制自动化灌溉和自动化配肥，大大减少了水资源以及肥料的浪费，同时，采用自动化水肥灌溉系统取代了传统人工劳动，降低了人力和时间的投入。人们只需要通过手机或者电脑控制，就可以实现上百亩乃至上千亩农田的自动化灌溉、施肥，系统可以根据农作物的生长规律来实现定时、定量的施肥、灌溉，让每一区域的农作物都可以正常的生长起来。通过远程化操作，用户就可以根据作物的需求、土壤环境、养分环境进行定时定量灌溉。这一方式实现了水肥的均衡灌溉，大大提高了农作物的产量和效率。

1.一种阴阳棚的水肥一体化高效节水灌溉供水系统，其特征在于，包括安装在大棚内的原水储水桶、砂石自动叠片过滤器、加压泵、纯净水处理设备、纯净水储水桶、灌溉泵、智能施肥机、pe搅拌桶、自动网式过滤器、剩液储水桶、终端控制器；

2.如权利要求1所述的一种阴阳棚的水肥一体化高效节水灌溉供水系统，其特征在于，所述支管道一上设置阀门一；所述支管道二上设置阀门二；所述净水管道二上设置阀门三；所述供水管道四上设置阀门四；所述剩液供水管二上设置阀门五；剩液供水管三上设置阀门六；每个灌溉支管道上设置阀门七。

3.如权利要求2所述的一种阴阳棚的水肥一体化高效节水灌溉供水系统，其特征在于，所述阀门一、阀门二、阀门三、阀门四、阀门五、阀门六、阀门七均为无线终端电磁阀，分别与无线终端控制器电性连接。

4.如权利要求1所述的一种阴阳棚的水肥一体化高效节水灌溉供水系统，其特征在于，支管道一、供水管道一、供水管道二、支管道二、加压支管一、加压支管二、供水管道三、净水管道一、净水管道二、灌溉泵供水管、水肥供水管一、搅拌供水管一、搅拌供水管二、灌溉主管道、灌溉支管道、供水管道四、剩液供水管一、剩液供水管二、剩液供水管三、剩液回水管道一上均安装有压力传感器与电磁流量计，所述压力传感器、电磁流量计均与无线终端控制器电性连接。

5.如权利要求1所述的一种阴阳棚的水肥一体化高效节水灌溉供水系统，其特征在于，所述纯净水处理设备、加压泵、灌溉泵、智能施肥机、pe搅拌桶均与电连接控制终端控制器。

6.如权利要求1所述的一种阴阳棚的水肥一体化高效节水灌溉供水系统，其特征在于，每个大棚内设置土壤湿度传感器，所述土壤湿度传感器与终端控制器电性连接。

7.如权利要求3-6任意一项所述的一种阴阳棚的水肥一体化高效节水灌溉供水系统，其特征在于，所述终端控制器安装在变频控制柜内。

8.如权利要求7所述的一种阴阳棚的水肥一体化高效节水灌溉供水系统，其特征在于，所述终端控制器通过有线网络或无线网络连接灌溉自动化软件及手机。
