一种虹吸溢流排水装置的制作方法

本技术涉及虹吸排水，尤其涉及一种虹吸溢流排水装置。

背景技术：

1、目前在养鱼时，通常会在鱼缸设置虹吸排水装置进行排水，虹吸是一种流体力学现象，可以不借助泵而抽吸液体，处于较高位置的液体充满一根倒u形的管状结构之后，开口于更低的位置，这种结构下，管子两端的液体压强差能够推动液体越过最高点，向另一端排放，主要是由万有引力让虹吸管作用。

2、现有的用于鱼缸的虹吸排水装置通常是直接采用多组螺栓固定于鱼缸侧壁的，由于结构固定，虹吸管的高度安装好后也是固定的，当鱼缸水面高度出现变化时，则需要重新解除虹吸管的固定，然后将虹吸管的高度调节好后再将虹吸管固定好，反复的拆卸和安装需要人工反复的拧动多组螺栓，较为的麻烦。

3、基于此，我们提出一种虹吸溢流排水装置。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种虹吸溢流排水装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

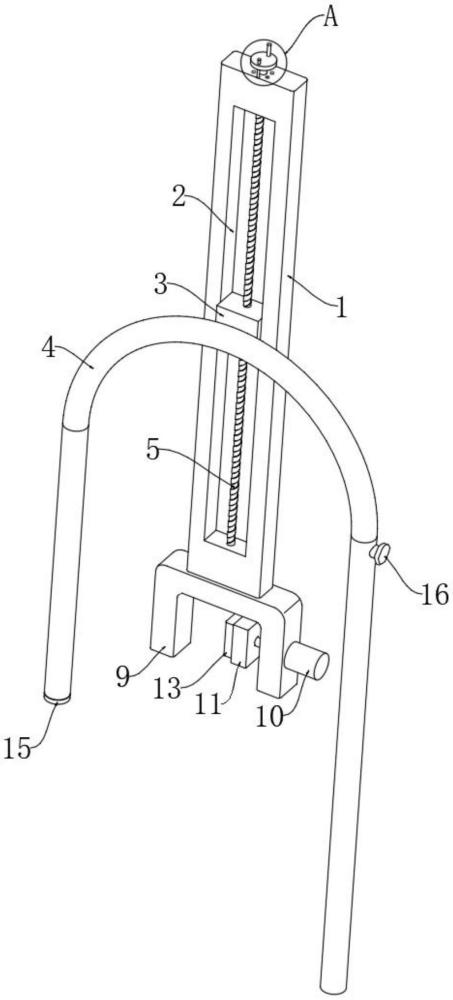

3、一种虹吸溢流排水装置，包括调节杆；

4、虹吸排水机构，所述虹吸排水机构包括滑槽、滑块、虹吸管、丝杠、转手和固定组件，所述调节杆侧壁开设有滑槽，所述滑槽内壁滑动连接有滑块，所述滑块侧壁固定连接有虹吸管，所述滑槽内壁转动连接有丝杠，所述丝杠侧壁与滑块螺纹连接，所述丝杠上端贯穿调节杆上端并固定连接有转手，所述调节杆下端设置有固定组件。

5、优选地，所述转手上安装有对丝杠的转动位置进行限定的限位组件，所述限位组件包括滑动连接在转手侧壁的限位杆，所述调节杆上端开设有多个与限位杆配合的限位槽，且多个所述限位槽沿丝杠轴心对称设置。

6、优选地，所述固定组件包括固定连接在调节杆下端的固定座，所述固定座侧壁固定连接有电动推杆，所述电动推杆活动端贯穿固定座侧壁并固定连接有固定板，所述固定板侧壁开设有凹槽，所述凹槽内壁滑动连接有夹板。

7、优选地，所述凹槽内壁固定连接有多个弹簧，多个所述弹簧另一端均与夹板侧壁固定连接。

8、优选地，所述虹吸管一端管口固定连接有滤网。

9、优选地，所述虹吸管侧壁安装有球阀开关。

10、本实用新型具有以下有益效果：

11、1、通过设置虹吸排水机构，通过转动转手，可以对虹吸管的高度进行快速的调节，无需对虹吸管进行反复的拆卸和安装进行调节，相比于现有的调节方式，更加简单高效。

12、2、通过设置固定组件，通过驱动电动推杆伸长，便可以带动夹板配合固定座将虹吸管固定于鱼缸侧壁，相比与采用螺栓固定安装更加的简单方便。

13、3、通过设置滤网，可以过滤鱼缸中的淤泥和杂质，避免淤泥和杂质进入到虹吸管内部，造成虹吸管的堵塞。

1.一种虹吸溢流排水装置，其特征在于，包括：

2.根据权利要求1所述的一种虹吸溢流排水装置，其特征在于，其中：

3.根据权利要求2所述的一种虹吸溢流排水装置，其特征在于，其中：

4.根据权利要求3所述的一种虹吸溢流排水装置，其特征在于，其中：

5.根据权利要求4所述的一种虹吸溢流排水装置，其特征在于，其中：

6.根据权利要求5所述的一种虹吸溢流排水装置，其特征在于，其中：
