一种用于开关柜线缆通道的防小动物控制装置的制作方法

本技术涉及开关柜，尤其涉及一种用于开关柜线缆通道的防小动物控制装置。

背景技术：

1、开关柜是一种电气设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等。

2、开关柜外线接入柜内控开关时，小动物可以通过开孔进入开关柜内，咬坏接线线缆，造成安全隐患。

技术实现思路

1、为克服现有技术中存在的问题，本实用新型通过振动传感器感应接线线缆的振动，从而触发蜂鸣器的告警；通过柔性橡胶体夹持线缆，有利振动传感器采集线缆的振动信号。

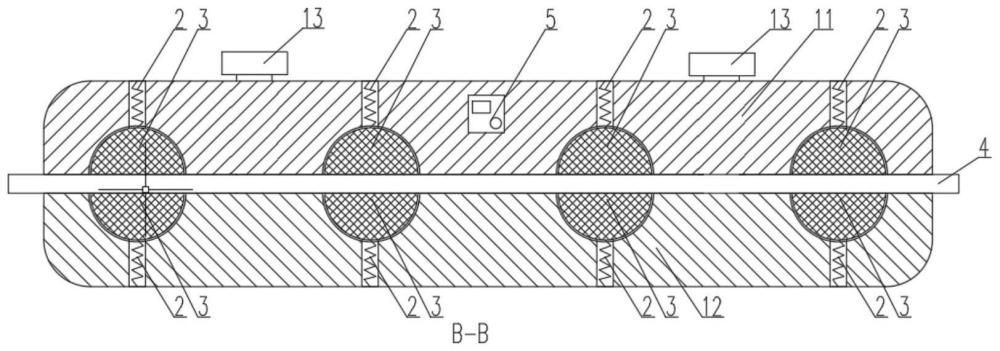

2、本实用新型采用的技术方案如下：一种用于开关柜线缆通道的防小动物控制装置，包括壳体1、弹簧2以及夹块3，壳体1具有用于供线缆4通过的间隙，夹块3布置在壳体1的间隙内，弹簧2一端抵住壳体1，另一端抵住夹块3；

3、当线缆4放置在壳体1的间隙内时，线缆4填充夹块3和壳体1之间的空间，使得弹簧处于压缩状态。

4、进一步的，壳体1包括上壳体11、下壳体12以及螺栓13，上壳体11上具有用于供螺栓13穿过的通孔111，下壳体12上开设有与螺栓13的螺纹连接部相匹配的螺纹孔121，螺栓13的杆部穿过通孔111并与螺纹孔121螺纹连接。

5、进一步的，控制装置还包括pcb控制电路5，pcb控制电路5通过螺丝或胶带安装在壳体1上；pcb控制电路5包括单片机、开关、振动传感器和蜂鸣器，开关、振动传感器、蜂鸣器与单片机电性连接。

6、本实用新型的有益效果：

7、1、通过单片机、开关、振动传感器、蜂鸣器组成简单电路，通过蜂鸣告警，有效驱除小动物，防止咬坏线缆，有效保障开关柜的安全；

8、2、线缆表面存在凹凸不平，通过橡胶体夹持线缆，使线缆夹持的更紧，从而能更好的检测到线缆的振动。

1.一种用于开关柜线缆通道的防小动物控制装置，其特征在于：包括壳体(1)、弹簧(2)以及夹块(3)，壳体(1)具有用于供线缆(4)通过的间隙，夹块(3)布置在壳体(1)的间隙内，弹簧(2)一端抵住壳体(1)，另一端抵住夹块(3)；

2.根据权利要求1的所述用于开关柜线缆通道的防小动物控制装置，其特征在于：壳体(1)包括上壳体(11)、下壳体(12)以及螺栓(13)，上壳体(11)上具有用于供螺栓(13)穿过的通孔(111)，下壳体(12)上开设有与螺栓(13)的螺纹连接部相匹配的螺纹孔(121)，螺栓(13)的杆部穿过通孔(111)并与螺纹孔(121)螺纹连接。
