一种园林养护用景观箱的制作方法

本技术涉及一种景观箱，具体为园林养护用景观箱，属于景观箱。

背景技术：

1、园林养护是指对园林景观进行维护、保养和管理的一系列工作。它旨在保持园林景观的美观、健康和功能，延长其使用寿命，同时提供良好的环境质量和用户观林体验，园林养护主要包括：植物养护、地面维护、灌溉系统维护、设施设备维护、病虫害防治及环境整治。

2、景观箱是一种用于种植花草植物的装置，通常由坚固耐用的材料制成，如塑料、木材、金属等。它具有一定的深度和容量，可以容纳土壤和植物的根系，提供一个适宜的生长环境。

3、传统的景观箱在进行安装使用时，通常需要采用螺钉对景观箱的各个结构之间进行固定，组装方式较为繁琐，且景观箱内并无法有效的对水分进行存储，从而导致为了保证景观箱内的植物可以正常进行生长，通常需要频繁的对其内部进行浇水，不但增加了工作人员的劳动量，而且容易因浇水过多或过少，对植物的生长和健康产生负面影响，为此，提出一种园林养护用景观箱。

技术实现思路

1、有鉴于此，本实用新型提供一种园林养护用景观箱，以解决或缓解现有技术中存在的技术问题，至少提供有益的选择。

2、本实用新型实施例的技术方案是这样实现的：一种园林养护用景观箱，包括箱体组件和拼装机构，所述箱体组件包括四个箱板、四个椅架和分隔板；

3、其中，四个所述椅架分别设于四个所述箱板的外侧，所述分隔板通过螺栓安装于所述箱板的内侧壁底部，所述拼装机构设于四个所述箱板与椅架之间，所述箱板的内侧壁底部设有储水机构，所述储水机构的上表面中部安装有补水机构，所述箱板的内侧壁一侧安装有检测机构；

4、其中，所述拼装机构用于利用拼接的方式对四个箱板和椅架之间；

5、其中，所述检测机构用于对箱板内土壤的湿度数据进行检测，并根据检测结果对补水机构进行控制；

6、其中，所述补水机构用于将储水机构内存储的液体注入景观箱内，完成浇水操作。

7、进一步优选的，所述拼装机构包括四个拼接部、四个拼接槽、四个卡条和四个卡槽；

8、其中，四个所述拼接部分别设于四个所述箱板的一侧，四个所述拼接槽分别开设于四个所述箱板的另一侧，所述拼接部的外侧壁与所述拼接槽的内侧壁滑动连接，四个所述卡条分别固定连接于四个所述箱板的外侧壁中部，四个所述卡槽分别开设于四个所述椅架的一侧，所述卡条的外侧壁与所述卡槽的内侧壁滑动连接。

9、进一步优选的，所述储水机构包括储水箱、波纹溢水管和补水管；

10、其中，所述储水箱的外侧壁滑动连接于所述箱板的内侧壁底部，所述波纹溢水管连通于所述储水箱的一侧，所述波纹溢水管的另一端连通有滤筒，所述波纹溢水管的一端贯穿箱板且螺纹连接有管套，所述补水管设于所述储水箱的上方。

11、进一步优选的，所述补水管的底部固定连接有连接头，所述连接头的底部与所述储水箱的内侧壁滑动连接。

12、进一步优选的，所述补水机构包括补水泵、壳体、引水管、输水管、若干分流管和若干排水孔；

13、其中，所述补水泵安装于所述壳体的内部，所述壳体的外侧壁与所述储水箱的内侧壁螺纹连接，所述引水管的一端通与所述补水泵的进水口，所述输水管的一端连通于所述补水泵的排水口。

14、进一步优选的，若干所述分流管均连通于所述输水管的外侧壁，若干所述排水孔均开设于若干所述分流管的外侧壁。

15、进一步优选的，所述检测机构包括电控盒、plc控制器、继电器和两个土壤湿度传感器；

16、其中，所述继电器安装于一个所述箱板的一侧，所述plc控制器安装于所述电控盒的内侧壁顶部，所述继电器均安装于所述电控盒的内侧壁底部，两个所述土壤湿度传感器对称安装于所述电控盒的一侧。

17、进一步优选的，所述土壤湿度传感器的信号输出端通过导线电性连接于plc控制器的信号输入端，所述plc控制器的电性输出端通过导线电性连接于继电器的电性输入端，所述继电器的电性输出端通过导线电性连接于补水泵的电性输入端。

18、本实用新型实施例由于采用以上技术方案，其具有以下优点：

19、一、本实用新型通过利用拼装机构对箱板和椅架之间进行拼接组装，然后利用将分隔板安装固定在箱板的内部，从而无需使用螺钉进行固定，简化了组装方式。

20、二、本实用新型通过利用检测机构对箱板内的土壤湿度进行检测，当土壤湿度低于阈值时，通过检测机构启动补水机构将储水机构内存储的液体抽出，并利用补水机构将液体排出至土壤的内部，以便可以自动完成浇水作业，降低了工作人员的劳动量，当土壤湿度高于阈值时，通过利用检测机构将补水机构关闭，从而可以对浇水量进行有效控制，增加了对景观箱内植物的保护。

21、上述概述仅仅是为了说明书的目的，并不意图以任何方式进行限制。除上述描述的示意性的方面、实施方式和特征之外，通过参考附图和以下的详细描述，本实用新型进一步的方面、实施方式和特征将会是容易明白的。

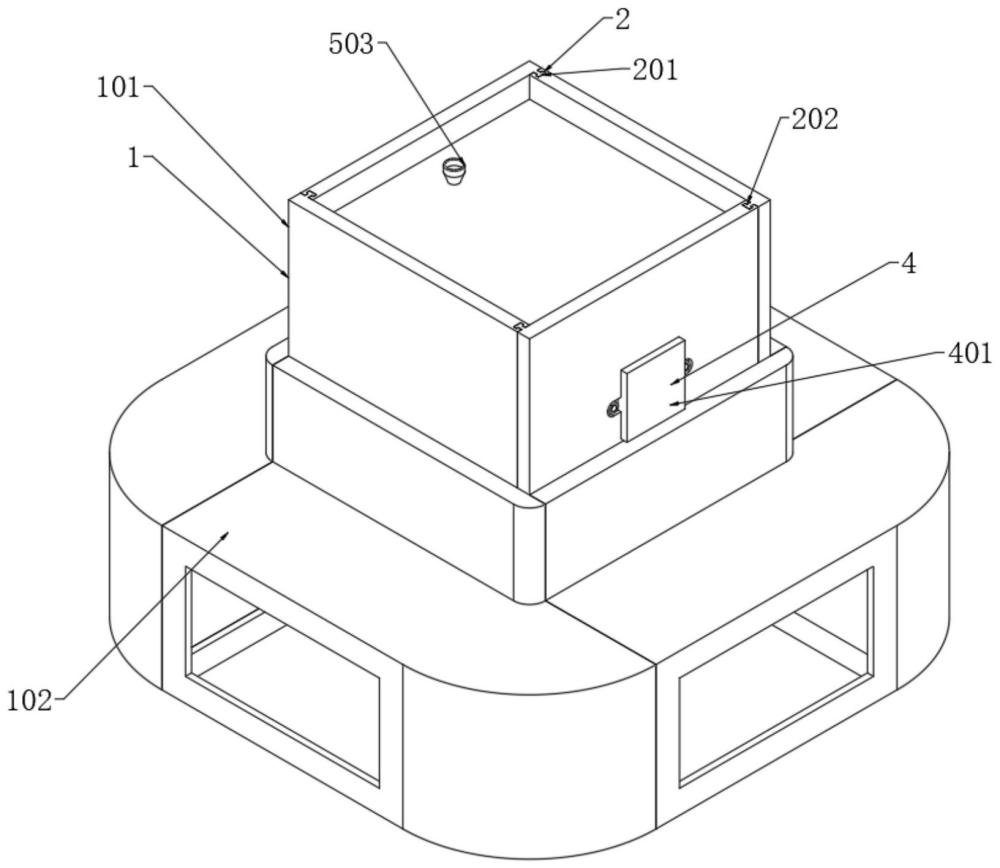

1.一种园林养护用景观箱，包括箱体组件(1)和拼装机构(2)，其特征在于，所述箱体组件(1)包括四个箱板(101)、四个椅架(102)和分隔板(103)；

2.根据权利要求1所述的园林养护用景观箱，其特征在于：所述拼装机构(2)包括四个拼接部(201)、四个拼接槽(202)、四个卡条(203)和四个卡槽(204)；

3.根据权利要求1所述的园林养护用景观箱，其特征在于：所述储水机构(5)包括储水箱(501)、波纹溢水管(502)和补水管(503)；

4.根据权利要求3所述的园林养护用景观箱，其特征在于：所述补水管(503)的底部固定连接有连接头(62)，所述连接头(62)的底部与所述储水箱(501)的内侧壁滑动连接。

5.根据权利要求3所述的园林养护用景观箱，其特征在于：所述补水机构(3)包括补水泵(301)、壳体(302)、引水管(303)、输水管(304)、若干分流管(305)和若干排水孔(306)；

6.根据权利要求5所述的园林养护用景观箱，其特征在于：若干所述分流管(305)均连通于所述输水管(304)的外侧壁，若干所述排水孔(306)均开设于若干所述分流管(305)的外侧壁。

7.根据权利要求5所述的园林养护用景观箱，其特征在于：所述检测机构(4)包括电控盒(401)、plc控制器(402)、继电器(403)和两个土壤湿度传感器(404)；

8.根据权利要求7所述的园林养护用景观箱，其特征在于：所述土壤湿度传感器(404)的信号输出端通过导线电性连接于plc控制器(402)的信号输入端，所述plc控制器(402)的电性输出端通过导线电性连接于继电器(403)的电性输入端，所述继电器(403)的电性输出端通过导线电性连接于补水泵(301)的电性输入端。
