宠物烘干箱的制作方法

本技术涉及一种用于对洗浴或淋湿等的宠物进行烘干的，尤其涉及一种宠物烘干箱。

背景技术：

1、随着经济的不断发展及社会的不断进步，为人们的生产生活提供极其丰富的物质消费品，而应用于对洗浴后的宠物进行烘干的设备就是诸多物质消费品中的一种。

2、目前，在现有应用于对洗浴后的宠物进行烘干的烘干箱中，它的导风块沿箱体的左右方向伸展并被凸块一分为两，且凸块与出风口的中间位置相对齐，以使得出风口所出的热风吹向凸块两边的导风块，然后由导风块将热风向上导流，从而由向上导流的热风从由凸块所承托的垫板中的孔吹出，因而实现对由垫板所承载的宠物进行烘干。

3、但是，由于出风口的左右尺寸小于箱体之内部空间的尺寸，这样会使得箱体邻近其后端的左右两侧处存在出风口所吹的热风到达不了的位置，成为了盲区，因而影响到烘干的效率。

4、因此，急需要一种宠物烘干箱来克服上述的一个或多个缺陷。

技术实现思路

1、本实用新型的目的在于提供一种宠物烘干箱，以解决传统的箱体中因热风吹不到的地位形成盲区的缺陷，从而提高烘干效率。

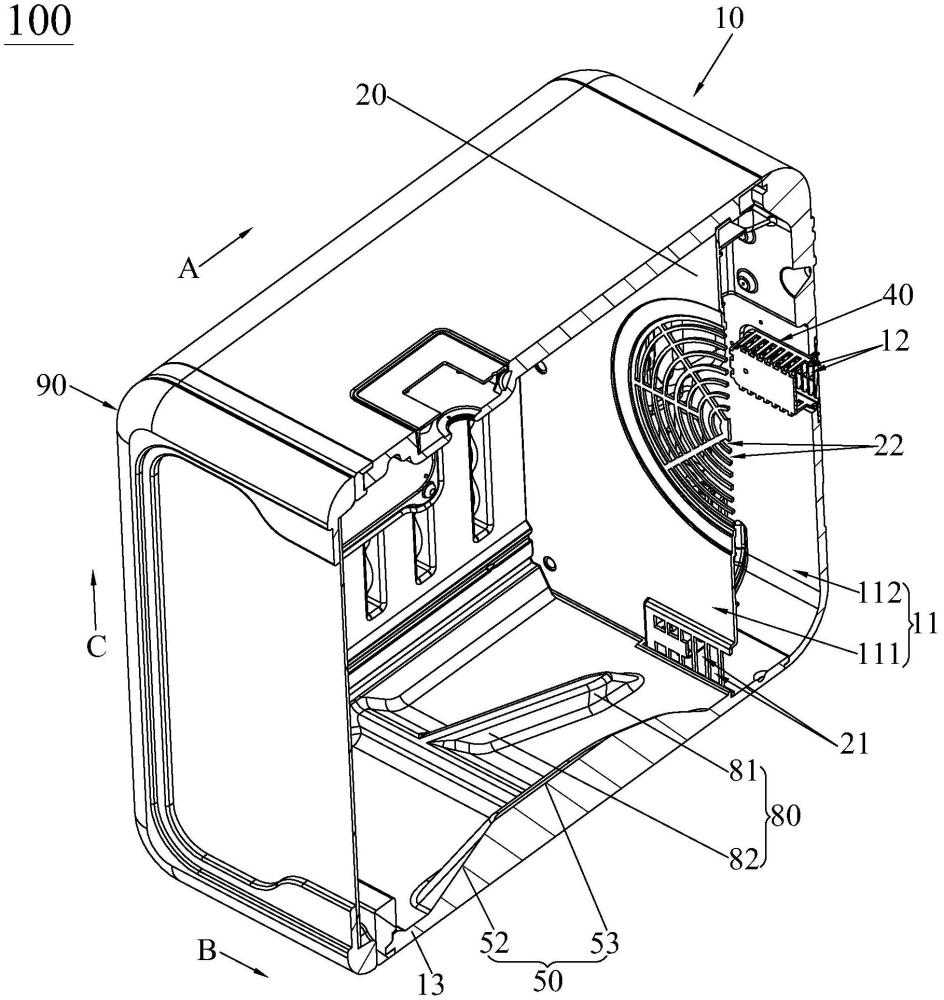

2、为实现上述的目的，本实用新型的宠物烘干箱包括具有内部空间的箱体、与所述箱体连接且沿所述箱体的前后方向将所述内部空间分隔成彼此隔开的第一内部空间和第二内部空间的分隔板、用于承载宠物并位于所述第一内部空间中的承载板及位于所述第二内部空间中并与所述箱体连接的热风组件。所述分隔板上开设有各连通所述第一内部空间和第二内部空间的出风口和回风口，所述箱体上开设有与所述第二内部空间连通的补风口。所述箱体的底壁上设有向上凸于所述第一内部空间的承托凸块及向上导风块，所述向上导风块沿所述箱体的左右方向伸展并分布于所述承托凸块的左右两侧，所述承托凸块向上凸出于所述向上导风块并从下方承托所述承载板，所述承载板和所述底壁之间的间隙沿所述箱体的前后方向与所述出风口相对应。所述底壁上还设有向上凸于所述第一内部空间中并相对所述箱体的前后中心线倾斜的倾斜导风块，所述倾斜导风块分布于所述承托凸块的左右两侧，所述倾斜导风块的后端伸向所述出风口，所述倾斜导风块的前端伸向所述向上导风块，且所述倾斜导风块的后端沿所述箱体由前至后的方向上投影位于所述出风口的投影内，所述倾斜导风块的前端沿所述箱体由前至后的方向上投影位于所述出风口的投影外。

3、与现有技术相比，借助“底壁上还设有向上凸于第一内部空间中并相对箱体的前后中心线倾斜的倾斜导风块，倾斜导风块分布于承托凸块的左右两侧，倾斜导风块的后端伸向出风口，倾斜导风块的前端伸向向上导风块，且倾斜导风块的后端沿箱体由前至后的方向上投影位于出风口的投影内，倾斜导风块的前端沿箱体由前至后的方向上投影位于出风口的投影外”这样设计，使得出风口所吹出的热风除从倾斜导风块与承托凸块之间吹向向上导风块外，热风还从倾斜导风块背对承托凸块的一侧吹向箱体的侧壁处，这样就可以解决箱体邻近其后端的左右两侧存在因热风吹不到而产生盲区的缺陷，进而提高了烘干效率。

4、较佳地，所述倾斜导风块以所述承托凸块为中心呈左右对称的布置，所述倾斜导风块的前端与所述向上导风块相接，所述倾斜导风块和向上导风块共同构成一体式结构，所述倾斜导风块的后端与所述出风口相邻设。

5、较佳地，所述倾斜导风块为向上呈缩小布置的锥状结构，所述倾斜导风块的后端还朝所述箱体的前上方倾斜。

6、较佳地，所述倾斜导风块相对所述箱体的前后中心线倾斜的角度为15至25度。

7、较佳地，所述倾斜导风块低于所述承托凸块，或者，所述倾斜导风块在所述箱体的上下方向上与所述承托凸块相平齐。

8、较佳地，所述承托凸块为向上呈缩小布置的锥状结构，所述承托凸块的后端还朝所述箱体的前上方倾斜布置，所述承托凸块的前端还朝所述箱体的后上方倾斜布置，所述承托凸块的顶面具有从下方对所述承载板承托的水平的承托平面。

9、较佳地，所述向上导风块为向上呈缩小布置的锥状结构。

10、较佳地，所述向上导风块具有面对所述出风口的第一倾斜侧面和背对所述出风口的第二倾斜侧面，所述第二倾斜侧面的斜度大于所述第一倾斜侧面的斜度。

11、较佳地，所述承托凸块和倾斜导风块两者的后端平齐，或者，所述承托凸块的后端向后伸出于所述倾斜导风块的后端。

12、较佳地，所述回风口位于所述出风口的正上方，所述补风口沿所述箱体的前后方向与所述回风口相对应。

1.一种宠物烘干箱，包括具有内部空间的箱体、与所述箱体连接且沿所述箱体的前后方向将所述内部空间分隔成彼此隔开的第一内部空间和第二内部空间的分隔板、用于承载宠物并位于所述第一内部空间中的承载板及位于所述第二内部空间中并与所述箱体连接的热风组件，所述分隔板上开设有各连通所述第一内部空间和第二内部空间的出风口和回风口，所述箱体上开设有与所述第二内部空间连通的补风口，所述箱体的底壁上设有向上凸于所述第一内部空间的承托凸块及向上导风块，所述向上导风块沿所述箱体的左右方向伸展并分布于所述承托凸块的左右两侧，所述承托凸块向上凸出于所述向上导风块并从下方承托所述承载板，所述承载板和所述底壁之间的间隙沿所述箱体的前后方向与所述出风口相对应，其特征在于，所述底壁上还设有向上凸于所述第一内部空间中并相对所述箱体的前后中心线倾斜的倾斜导风块，所述倾斜导风块分布于所述承托凸块的左右两侧，所述倾斜导风块的后端伸向所述出风口，所述倾斜导风块的前端伸向所述向上导风块，且所述倾斜导风块的后端沿所述箱体由前至后的方向上投影位于所述出风口的投影内，所述倾斜导风块的前端沿所述箱体由前至后的方向上投影位于所述出风口的投影外。

2.根据权利要求1所述的宠物烘干箱，其特征在于，所述倾斜导风块以所述承托凸块为中心呈左右对称的布置，所述倾斜导风块的前端与所述向上导风块相接，所述倾斜导风块和向上导风块共同构成一体式结构，所述倾斜导风块的后端与所述出风口相邻设。

3.根据权利要求1所述的宠物烘干箱，其特征在于，所述倾斜导风块为向上呈缩小布置的锥状结构，所述倾斜导风块的后端还朝所述箱体的前上方倾斜。

4.根据权利要求1所述的宠物烘干箱，其特征在于，所述倾斜导风块相对所述箱体的前后中心线倾斜的角度为15至25度。

5.根据权利要求1所述的宠物烘干箱，其特征在于，所述倾斜导风块低于所述承托凸块，或者，所述倾斜导风块在所述箱体的上下方向上与所述承托凸块相平齐。

6.根据权利要求1所述的宠物烘干箱，其特征在于，所述承托凸块为向上呈缩小布置的锥状结构，所述承托凸块的后端还朝所述箱体的前上方倾斜布置，所述承托凸块的前端还朝所述箱体的后上方倾斜布置，所述承托凸块的顶面具有从下方对所述承载板承托的水平的承托平面。

7.根据权利要求1所述的宠物烘干箱，其特征在于，所述向上导风块为向上呈缩小布置的锥状结构。

8.根据权利要求7所述的宠物烘干箱，其特征在于，所述向上导风块具有面对所述出风口的第一倾斜侧面和背对所述出风口的第二倾斜侧面，所述第二倾斜侧面的斜度大于所述第一倾斜侧面的斜度。

9.根据权利要求1所述的宠物烘干箱，其特征在于，所述承托凸块和倾斜导风块两者的后端平齐，或者，所述承托凸块的后端向后伸出于所述倾斜导风块的后端。

10.根据权利要求1所述的宠物烘干箱，其特征在于，所述回风口位于所述出风口的正上方，所述补风口沿所述箱体的前后方向与所述回风口相对应。
