一种组配式水面多彩花境结构布局及构建方法与流程

本发明涉及城乡污染河道治理和城乡生态景观建设，特别是提出一种组配式水面多彩花境结构布局及构建方法。

背景技术：

1、伴随着我国城乡经济的高速发展，人们对人居环境的要求日益提高。工业经济的持续繁荣，加上人口数量的急剧增长，城市内分布的诸多河道、湖泊面临着污染物排放和人居环境维持的双重压力。作为城市血脉的城市河流对城市的繁荣与衰落，对城市的社会、经济与环境协调发展起着至关重要的作用，因而河流的生态治理受到各地政府部门的高度关注。

2、目前，河流的水体治理技术包括生物膜技术、浮床技术、湿地修复技术、生态护坡技术等，这些技术从不同的层面通过物理过程和化学过程的综合运用，全方位提高水体的自净能力，并充分利用绿色植物的吸污净化作用来改善水体的生态状况。但由于河流水体污染及河岸硬质化影响，河流水体中绿色植物的种植空间及生长条件受到诸多条件的限制，理想化的河流治理目标往往无法实现。传统的浮床治理技术固然可以对河流起到一定的净水、消浪作用，但是浮床技术仅限于满足河流基本的污染物稀释功能，对水体的净化作用有限，加上水生植物的配置具有随意性，忽视了水生植物的功能搭配和景观建构，其景观美化作用体现不足，无法满足当前人们对河流水体污染物治理和水面植物造景的双重要求。

技术实现思路

1、发明目的：本发明所要解决的技术问题是针对当前我国城市河流治理过程中所暴露的水面浮床结构组成简单、水生植物选择失当、物种多样性不足、景观效果不理想的问题，提出一种组配式水面多彩花境结构布局及构建方法。依据本发明提出的结构布局与实施方案，经一系列的精心施工可建造成一种外形美观、色彩斑斓的水面多彩花境，不仅可以有效地改善污染水体的水质状况，同时还可以借助水生植物的造景作用有效地改善水面景观，为城镇居民打造一个精美、舒心、怡人的绿色视觉空间。

2、为了解决上述技术问题，本发明公开了一种组配式水面多彩花境结构布局及构建方法，其技术方案如下：

3、一种组配式水面多彩花境结构布局及构建方法，其结构包括网箱组、支撑网、连接绳索、固定垂体、环钩；

4、其中，所述网箱组由5个网箱单体互接组配而成，单个网箱外型呈开口的扇面体，由成熟的毛竹竿经标样、锯切、刨平、拼钉加工而成，内置支撑网；单个网箱侧面均设有环钩，圆弧侧面的中央部位有侧环钩，射线侧面的上顶面和下底面1/3和2/3位置有内环钩，环钩的材质均为金属铁，半径3～4cm，粗度1cm；

5、其中，所述支撑网为一金属网状结构，由不锈钢金属丝拼接缠绕而成，每隔一定距离设有圆孔，圆孔内摆放配套的培花容器，容器内种植水生花卉；

6、其中，所述固定垂体为混凝土圆台结构，顶面嵌有金属钩，金属钩通过绳索连接网箱的侧环钩实现水中网箱的固定；

7、其中，所述单个网箱的扇面体各参数设定如下：大半径3～6m，小半径20～25cm，外弧长3.768～7.536m，内弧长0.2512～0.3768m，高35～45cm。

8、其中，所述支撑网用螺钉固定于单个网箱内侧距离顶端15cm处；支撑网中的圆孔直径统一为10～12cm，培花容器为市售塑料容器，外型为杯状，并与圆孔配套稳置。

9、其中，所述水生花卉为水芋、梭鱼草、黄菖蒲、泽泻、石龙芮、雨久花、黄鸢尾等植物组合，且作到不同网箱之间交互混植、不重复摆放。

10、其中，所述固定垂体的顶面半径为10cm，底面半径为15cm，圆台高20～25cm。

11、其中，所述内环钩通过连接绳索将不同网箱扇面体固定平稳；靠近水岸边的网箱侧环钩则通过绳索连接驳岸挂钩，从而实现网箱组的牵拉固定。

12、其中，该水面多彩花境的施工步骤为：

13、(1)毛竹购置、加工、制作单个网箱；

14、(2)支撑网原材料购买、制作、入箱固定；

15、(3)网箱互连，组建网箱组；

16、(4)固定垂体材料制作、入水、固定网箱；

17、(5)水生花卉选择购置，配置支撑网；

18、(6)连接驳岸挂钩，实现网箱组的牵拉固定；

19、(7)现场清理、扫尾收工。

20、有益效果：(1)本发明所提供的技术方案是针对当前我国现有河流污染治理工程中遇到的技术不足，创造性地提出一种组配式水面多彩花境结构布局及构建方法。依据本发明提出的技术方案，经一系列的精心施工可在河流水面建造成一种外形美观、色彩斑斓的水面多彩花境，不仅可以有效地改善污染河流的水质状况，同时还可以借助植物的造景作用有效地改善水面景观，为城镇居民打造一个精美、舒心、怡人的绿色视觉空间。(2)本发明的应用可有效地克服传统浮床技术中暴露出的外型构建简单、水生植物选择失当、物种多样性不足、景观效果不理想的问题，通过精心设计的箱体组、支撑网和固定垂体，使得水面浮床造型精美、固着平稳，兼顾滤水消浪功能，并借助各种水上植物的合理配置，使得该浮床总体上呈现出一种色彩斑斓、造型别致、生态功能互补的水面多彩花境，显著提高了河流水面的洁净度、绿化率、美景度，也有利于河流生态系统的生物链稳定和物种多样性提高。

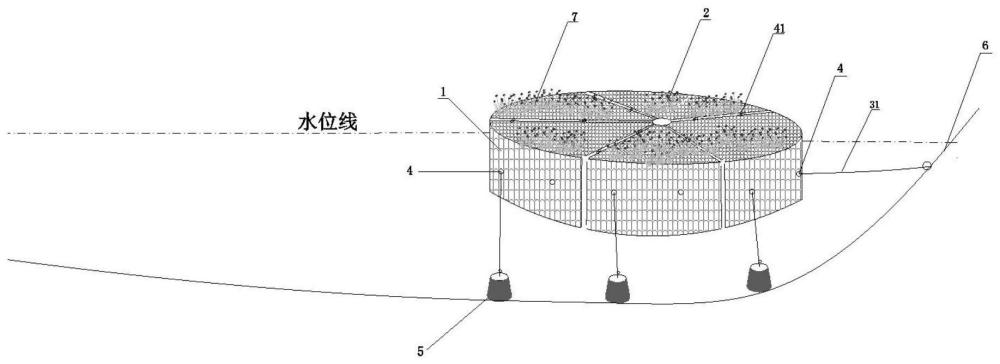

1.一种组配式水面多彩花境结构布局及构建方法，其结构包括网箱组(1)、支撑网(2)、连接绳索(3)、固定垂体(5)、环钩(4)；

2.根据权利要求1所述一种组配式水面多彩花境结构布局及构建方法，其特征在于，所述单个网箱的扇面体各参数设定如下：大半径(r)3～6m，小半径(r)20～25cm，外弧长(l)3.768～7.536m，内弧长(l′)0.2512～0.3768m，高35～45cm。

3.根据权利要求1所述一种组配式水面多彩花境结构布局及构建方法，其特征在于，所述支撑网(2)用螺钉固定于单个网箱内侧距离顶端15cm处；支撑网(2)中的圆孔(21)直径统一为10～12cm，培花容器(22)为市售塑料容器，外型为杯状，并与圆孔(21)配套稳置。

4.根据权利要求1所述一种组配式水面多彩花境结构布局及构建方法，其特征在于，所述水生花卉(7)为水芋、梭鱼草、黄菖蒲、泽泻、石龙芮、雨久花、黄鸢尾、金心黄菖蒲等植物组合，且作到不同网箱之间交互混植、不重复摆放。

5.根据权利要求1所述一种组配式水面多彩花境结构布局及构建方法，其特征在于，所述的固定垂体(5)的顶面(52)半径为10cm，底面(53)半径为15cm，圆台高20～25cm。

6.根据权利要求1所述一种组配式水面多彩花境结构布局及构建方法，其特征在于，所述内环钩(42)通过连接绳索(3)将不同网箱扇面体固定平稳；靠近水岸边(6)的网箱侧环钩(41)则通过绳索(3)连接驳岸挂钩(61)，实现网箱组(1)的牵拉固定。

7.根据权利要求1所述一种组配式水面多彩花境结构布局及构建方法，其特征在于，该水面多彩花境的施工步骤为：
