一种并排式可调节鱼竿支架的制作方法

本技术涉及鱼竿领域，具体涉及一种并排式可调节鱼竿支架。

背景技术：

1、鱼竿支架是钓鱼的辅助工具，主要作用是支撑鱼竿，防止鱼竿在钓鱼过程中出现弯曲、折断等情况。鱼竿支架的材质一般为不锈钢、铝合金、碳素等，其中碳素支架相对较好，因为碳素支架较轻，方便携带和使用。此外，鱼竿支架的款式一般有插式、炮台式、台架式等，不同款式适用于不同的钓鱼环境和使用需求。

2、中国专利公开了一种并排式可调节鱼竿支架（授权公告号cn 219920055 u），该专利技术将多个鱼竿的后侧分别放入到右侧的固定板的凹槽内，以左侧的固定板的凹槽为支点，通过右侧的固定板的限制，从而实现对多个鱼竿的角度同时进行调节，但是，其对鱼竿进行调节时，所有的鱼竿朝向角度都是一样的，不能对单个鱼竿进行多角度调节，使用不够便捷，无法满足不同的使用需求。因此，本领域技术人员提供了一种并排式可调节鱼竿支架，以解决上述背景技术中提出的问题。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种并排式可调节鱼竿支架，包括凹槽杆和底板，所述凹槽杆下端安装底板，凹槽杆后端开设移动槽，凹槽杆内部安装固定杆，固定杆外表面滑动连接若干个移动块，移动块后端转动连接螺栓，且螺栓穿过移动槽，螺栓外表面螺纹连接挤压块；

2、移动块上端安装圆块，圆块上端开设若干个卡槽，圆块上端转动连接转轴，转轴外表面对称开设凹槽，凹槽内部滑动连接滑块，滑块上端安装弹簧一，转轴外表面套设升降环，升降环下端安装若干个卡块，升降环外表面安装拨动环；

3、转轴上端安装旋转块，旋转块上端对称安装挡块，两个挡块之间转动连接转动杆，转动杆右端转动连接挡块，转动杆另一端穿过挡块，转动杆内左部设置方形腔，方形腔内部滑动连接方形块，方形块左端安装拉杆，且拉杆穿过转动杆并安装拉板，拉杆外表面套设弹簧二，拉板右端安装定位块；

4、左侧的挡块左端对应定位块的位置开设若干个定位槽，转动杆外表面安装转动块，转动块上端安装放置板，放置板上端开设放置槽，放置板左右两端对称开设限位孔，两个限位孔内部共滑动连接限位板，限位板左端安装侧板。

5、优选的：所述凹槽杆后端对称安装橡胶垫一，两个橡胶垫一位于移动槽两侧。

6、优选的：若干个所述定位槽呈圆形排列在左侧的挡块左端面。

7、优选的：所述放置槽内底部设置橡胶垫二。

8、优选的：所述放置板左端镶嵌磁石一，侧板右端镶嵌磁石二，且磁石二对应磁石一的位置。

9、优选的：所述侧板左端安装把手。

10、本实用新型推动移动块在凹槽杆内部移动，调节若干个鱼竿之间的距离，通过拨动环带动卡块上升离开卡槽，通过转轴和圆块转动连接，使放置板能横向转动，从而调节鱼竿的横向角度，通过旋转放置板带动转动块转动，转动块带动转动杆转动，当放置板竖向角度调节好后，通过弹簧二带动定位块插进对应的定位槽内，固定住放置板的竖向角度，将鱼竿的尾部放进放置槽内，将限位板插进两个限位孔内，使限位板挡在鱼竿上，将鱼竿固定在放置板内，能根据实际需求单独对每个鱼竿进行的多角度调节，便于使用，适用性强。

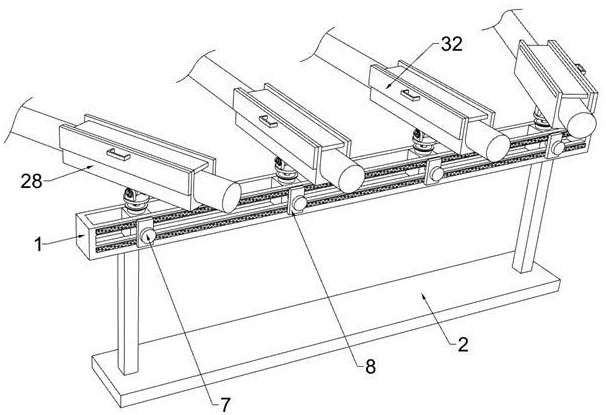

1.一种并排式可调节鱼竿支架，包括凹槽杆（1）和底板（2），其特征在于：凹槽杆（1）下端安装底板（2），凹槽杆（1）后端开设移动槽（3），凹槽杆（1）内部安装固定杆（5），固定杆（5）外表面滑动连接若干个移动块（6），移动块（6）后端转动连接螺栓（7），且螺栓（7）穿过移动槽（3），螺栓（7）外表面螺纹连接挤压块（8）；

2.根据权利要求1所述的一种并排式可调节鱼竿支架，其特征在于：所述凹槽杆（1）后端对称安装橡胶垫一（4），两个橡胶垫一（4）位于移动槽（3）两侧。

3.根据权利要求1所述的一种并排式可调节鱼竿支架，其特征在于：若干个定位槽（26）呈圆形排列在左侧的挡块（18）左端面。

4.根据权利要求1所述的一种并排式可调节鱼竿支架，其特征在于：放置槽（29）内底部设置橡胶垫二。

5.根据权利要求1所述的一种并排式可调节鱼竿支架，其特征在于：放置板（28）左端镶嵌磁石一（31），侧板（32）右端镶嵌磁石二（34），且磁石二（34）对应磁石一（31）的位置。

6.根据权利要求1所述的一种并排式可调节鱼竿支架，其特征在于：侧板（32）左端安装把手（33）。
