一种农业种植施肥设备的制作方法

本发明属于施肥设备领域，具体的说是一种农业种植施肥设备。

背景技术：

1、为补充土壤中的养分，促进作物的生长，就需要使用农业种植施肥设备将肥料施用到农田中，肥料的种类较多，此类农业种植施肥设备便是用于对固态颗粒状肥料进行播撒的施肥设备。

2、现有技术也提出一些解决方案，如公开号为cn215991861u的一项专利申请公开了一种农业种植用土壤施肥设备，包括车体，车体的一侧连接有支撑板，支撑板的上端设有肥料箱，该申请通过尖齿插入土壤内，将肥料投入土壤中，进行施肥操作，以提高肥料的利用效果。

3、农业种植施肥设备施肥时，存在作物未突出土壤与突出土壤的情况，当作物未突出土壤时，使用直投式的施肥设备，使施肥设备直接经过作物所在的土壤进行肥料的播撒即可，当作物突出土壤时，作物自身占据一定的空间，设备直接从作物上经过可能压到作物对其造成损害，需要使用能够侧向或避免作物进行肥料播撒的设备，并且，由于作物种类繁多，生长周期各异，同一时间段内，种植区域可能同时存在突出土壤和未突出土壤的作物，针对不同的情况，要求农民或农业操作员频繁更换不同类型的施肥设备，以适应不同作物的需求，增加了操作的复杂性和劳动强度，同时也提高了设备购置和维护的成本。

4、为此，本发明提供一种农业种植施肥设备。

技术实现思路

1、为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。

2、本发明解决其技术问题所采用的技术方案是：本发明所述的一种农业种植施肥设备，包括施肥推车主体，施肥推车主体的顶部设置有肥料储箱，施肥推车主体的内部设置有导料组件，导料组件用以将肥料导出，导料组件的底部设置有排料组件，施肥推车主体的侧壁设置有喷料组件，喷料组件用以肥料的喷洒，喷料组件上设置有气动组件，气动组件用以调节喷料组件的喷洒角度。

3、优选的，导料组件包括固定在施肥推车主体内部的排料盒，排料盒的顶部与肥料储箱的底部相连，排料盒的内部转动设置有排料柱，排料柱的顶部开设有料槽，施肥推车主体的侧壁安装有电机，电机的转轴延伸至排料盒内与排料柱一侧的转轴相连接。

4、优选的，排料组件包括固定在排料盒底部的排料管，排料管的两侧插设有挡料板，挡料板的端部固定有连接板，连接板与排料管的外壁接触，连接板的两侧安装有伸缩杆，伸缩杆安装于排料管的两端。

5、优选的，排料组件还包括固定在排料管底部一侧的第一排出管，排料管底部的另一侧固定有第二排出管，第二排出管的底部固定有连通管。

6、优选的，挡料板位于第一排出管与第二排出管的顶部，挡料板用以封堵第一排出管或第二排出管。

7、优选的，挡料板为倾斜式设计，伸缩杆通过推动连接板能够带动挡料板从排料管内移出。

8、优选的，喷料组件包括安装在施肥推车主体侧壁的风机，风机的鼓气口上安装有连接管，风机的下方设置有支架，支架固定于施肥推车主体的底部，支架的前端转动设置有喷料头，支架的下方设置有喷吹管，喷吹管的一端由支架的背部伸入至其内部固定有连接软管，连接软管的前部与喷料头相连接，连通管的排料口由支架的顶部伸入至其内部与喷吹管的内部相连通。

9、优选的，连接软管为软性材质，喷料头与喷吹管之间通过连接软管连接能够保证喷料头转动不受喷吹管的影响。

10、优选的，气动组件包括设置在支架顶部与底部的转柱，转柱与喷料头的转轴固定连接，转柱的外部设置有外置壳，外置壳固定于支架上，外置壳的内部设置有扭簧，支架底部的转柱底部固定有被动转块，被动转块的一端设置有主动转块，主动转块的底部固定有气动叶轮，气动叶轮转动设置于喷吹管的内部，喷吹管的侧壁开设有入气口，入气口与气动叶轮的迎风面正对应，连接管的一端与入气口相连接。

11、优选的，扭簧的外侧与外置壳的内壁固定连接，扭簧的内侧与转柱的外壁固定连接。

12、本发明的有益效果如下：

13、1.本发明所述的一种农业种植施肥设备，通过风力驱动的喷料头往复摆动施肥，基于风机的风力鼓吹气动叶轮转动，进而带动主动转块旋转，主动转块上的凸块通过物理接触推动被动转块上的凸块，使被动转块随之转动，被动转块的转动通过转柱传递给喷料头，使其在支架中转动并改变播撒角度，在转动过程中，转柱的旋转同时带动扭簧转动并上紧，当主动转块与被动转块上的凸块分离时，被动转块失去主动转块的直接作用力，此时扭簧释放能量，使被动转块和喷料头反向转动，当主动转块上的凸块再次与被动转块上的凸块接触并推动其转动时，上述过程重复，形成喷料头的往复摆动效果，通过往复摆动喷料头，实现了播撒方向的持续变化，提高了施肥的均匀性和效率，特别是在作物茂密的情况下，通过调节喷料头的角度，可以有效避免肥料直接播撒到茂密作物上，防止因遮挡而导致的肥料不均匀和“烧苗”问题，并且，整个系统无需额外的电力或复杂控制系统，结构简单，维护方便，适用于各种农业施肥场景。

14、2.本发明所述的一种农业种植施肥设备，通过伸缩杆推动不同位置的挡料板从第一排出管或第二排出管的上方移出，以进行第一排出管或第二排出管的开启与关闭，从而实现设备对肥料播撒方式的改变，根据作物生长阶段和种植密度灵活选择施肥方式，提高了施肥的针对性和效率，通过排料柱和料槽的设计，确保每次投放的肥料量相同，实现精准控量。

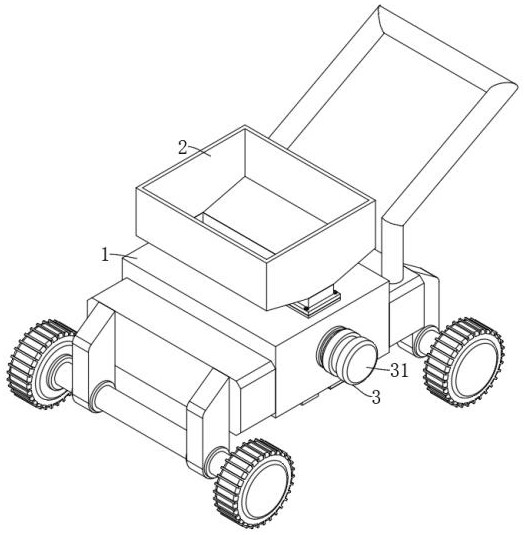

1.一种农业种植施肥设备，包括施肥推车主体（1），其特征在于：施肥推车主体（1）的顶部设置有肥料储箱（2），施肥推车主体（1）的内部设置有导料组件（3），导料组件（3）用以将肥料导出，导料组件（3）的底部设置有排料组件（5），施肥推车主体（1）的侧壁设置有喷料组件（4），喷料组件（4）用以肥料的喷洒，喷料组件（4）上设置有气动组件（6），气动组件（6）用以调节喷料组件（4）的喷洒角度。

2.根据权利要求1所述的一种农业种植施肥设备，其特征在于：导料组件（3）包括固定在施肥推车主体（1）内部的排料盒（32），排料盒（32）的顶部与肥料储箱（2）的底部相连，排料盒（32）的内部转动设置有排料柱（33），排料柱（33）的顶部开设有料槽（34），施肥推车主体（1）的侧壁安装有电机（31），电机（31）的转轴延伸至排料盒（32）内与排料柱（33）一侧的转轴相连接。

3.根据权利要求2所述的一种农业种植施肥设备，其特征在于：排料组件（5）包括固定在排料盒（32）底部的排料管（54），排料管（54）的两侧插设有挡料板（53），挡料板（53）的端部固定有连接板（51），连接板（51）与排料管（54）的外壁接触，连接板（51）的两侧安装有伸缩杆（52），伸缩杆（52）安装于排料管（54）的两端。

4.根据权利要求3所述的一种农业种植施肥设备，其特征在于：排料组件（5）还包括固定在排料管（54）底部一侧的第一排出管（55），排料管（54）底部的另一侧固定有第二排出管（56），第二排出管（56）的底部固定有连通管（57）。

5.根据权利要求4所述的一种农业种植施肥设备，其特征在于：挡料板（53）位于第一排出管（55）与第二排出管（56）的顶部，挡料板（53）用以封堵第一排出管（55）或第二排出管（56）。

6.根据权利要求4所述的一种农业种植施肥设备，其特征在于：挡料板（53）为倾斜式设计，伸缩杆（52）通过推动连接板（51）能够带动挡料板（53）从排料管（54）内移出。

7.根据权利要求4所述的一种农业种植施肥设备，其特征在于：喷料组件（4）包括安装在施肥推车主体（1）侧壁的风机（41），风机（41）的鼓气口上安装有连接管（45），风机（41）的下方设置有支架（42），支架（42）固定于施肥推车主体（1）的底部，支架（42）的前端转动设置有喷料头（43），支架（42）的下方设置有喷吹管（44），喷吹管（44）的一端由支架（42）的背部伸入至其内部固定有连接软管（46），连接软管（46）的前部与喷料头（43）相连接，连通管（57）的排料口由支架（42）的顶部伸入至其内部与喷吹管（44）的内部相连通。

8.根据权利要求7所述的一种农业种植施肥设备，其特征在于：连接软管（46）为软性材质，喷料头（43）与喷吹管（44）之间通过连接软管（46）连接能够保证喷料头（43）转动不受喷吹管（44）的影响。

9.根据权利要求7所述的一种农业种植施肥设备，其特征在于：气动组件（6）包括设置在支架（42）顶部与底部的转柱（62），转柱（62）与喷料头（43）的转轴固定连接，转柱（62）的外部设置有外置壳（61），外置壳（61）固定于支架（42）上，外置壳（61）的内部设置有扭簧（63），支架（42）底部的转柱（62）底部固定有被动转块（64），被动转块（64）的一端设置有主动转块（65），主动转块（65）的底部固定有气动叶轮（66），气动叶轮（66）转动设置于喷吹管（44）的内部，喷吹管（44）的侧壁开设有入气口（67），入气口（67）与气动叶轮（66）的迎风面正对应，连接管（45）的一端与入气口（67）相连接。

10.根据权利要求9所述的一种农业种植施肥设备，其特征在于：扭簧（63）的外侧与外置壳（61）的内壁固定连接，扭簧（63）的内侧与转柱（62）的外壁固定连接。
