一种园林树木快速移栽设备

本技术属于树木移栽领域，具体涉及一种园林树木快速移栽设备。

背景技术：

1、园林中的树木移栽过程主要包括：挖坑、移栽、填土，通常采用人工的方式进行移栽种植；然而，对于一些体积较大的树木而言，重量也会较大，人工移栽就会非常费力，且效率低下，为此提出一种园林树木快速移栽设备。

技术实现思路

1、针对现有技术的不足，本实用新型的目的在于提供一种园林树木快速移栽设备，解决了现有技术中的问题。

2、本实用新型的目的可以通过以下技术方案实现：

3、一种园林树木快速移栽设备，包括底座，底座的下端设置有至少四个万向轮，所述底座上端设置有能够转动的转盘，转盘的上端固定有支撑架，支撑架的两侧分别设置有抓取机构和钻孔机构；

4、所述抓取机构包括能够升降的第一连接板，第一连接板上设置有安装板，安装板上设置有两个能够同步反向滑动的v型夹块；

5、所述钻孔机构包括能够升降的第二连接板，第二连接板上设置有能够转动的钻杆。

6、进一步地，所述第一连接板上端设置有两个导杆，两个导杆沿着竖直方向贯穿安装板并与安装板滑动连接，导杆的上端设置有圆台，导杆上套设有弹簧，弹簧的两端分别与安装板以及圆台固定连接，安装板能够紧贴在第一连接板的上端。

7、进一步地，所述圆台的直径大于导杆的直径。

8、进一步地，两个所述v型夹块均与安装板滑动连接，安装板的一侧设置有能够转动的第一丝杆，第一丝杆的两侧分别设置有旋向相反且螺距相等的第一外螺纹和第二外螺纹，第一外螺纹和第二外螺纹分别贯穿两个v型夹块并与v型夹块螺纹连接。

9、进一步地，两个所述第一外螺纹和第二外螺纹的螺纹升角小于当量摩擦角。

10、进一步地，所述支撑架的一侧设置有两个呈上下分部的第二固定板，两个第二固定板之间设置能够转动的第二丝杆，第一连接板与支撑架在竖直方向上滑动连接，第二丝杆沿着竖直方向贯穿第一连接板并与第一连接板螺纹连接。

11、进一步地，所述支撑架背对第二固定板的一侧设置有两个呈上下分布的第三固定板，两个第三固定板之间设置能够转动的第三丝杆，第二连接板与支撑架在竖直方向上滑动连接，第三丝杆沿着竖直方向贯穿第二连接板并与第二连接板螺纹连接。

12、进一步地，所述第二丝杆和第三丝杆的螺纹升角均小于当量摩擦角。

13、进一步地，所述万向轮上带有刹车。

14、进一步地，所述底座下端设置有电机来驱动转盘转动。

15、本实用新型的有益效果：

16、1、通过在底座上设置能够转动的转盘，在转盘上固定支撑架，在支撑架的两侧分别设置抓取机构和钻孔机构，在钻孔机构中设置能够升降的第一连接板，并在安装板上设置两个能够同步反向滑动的v型夹块来抓取树木；使用时，通过移动底座，使得钻孔机构能够对在土壤地面上合适位置进行钻孔，之后控制转盘转向，使得抓取机构将树木抓取至钻孔正上方，并将树木根部放如钻孔内，然后填埋土壤，以完成移栽；如此，相比于人工移栽而言，节省了人力并提高了移栽效率。

17、2、通过在安装板和圆台之间设置弹簧，在树木插入钻孔内时，树木根部与孔底接触，弹簧被压缩，起到缓冲作用，避免树木根部与孔底之间的刚性挤压，而对树木造成损伤。

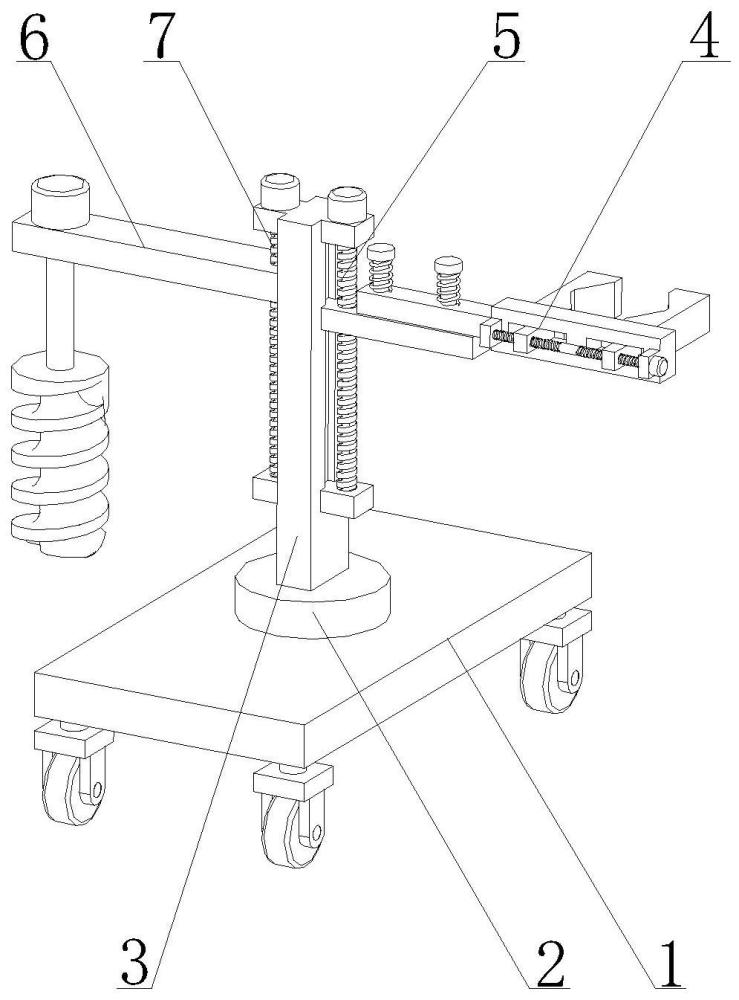

1.一种园林树木快速移栽设备，包括底座(1)，底座(1)的下端设置有至少四个万向轮，其特征在于，所述底座(1)上端设置有能够转动的转盘(2)，转盘(2)的上端固定有支撑架(3)，支撑架(3)的两侧分别设置有抓取机构(4)和钻孔机构(6)；

2.根据权利要求1所述的一种园林树木快速移栽设备，其特征在于，所述第一连接板(41)上端设置有两个导杆(411)，两个导杆(411)沿着竖直方向贯穿安装板(43)并与安装板(43)滑动连接，导杆(411)的上端设置有圆台(412)，导杆(411)上套设有弹簧(42)，弹簧(42)的两端分别与安装板(43)以及圆台(412)固定连接，安装板(43)能够紧贴在第一连接板(41)的上端。

3.根据权利要求2所述的一种园林树木快速移栽设备，其特征在于，所述圆台(412)的直径大于导杆(411)的直径。

4.根据权利要求1所述的一种园林树木快速移栽设备，其特征在于，两个所述v型夹块(44)均与安装板(43)滑动连接，安装板(43)的一侧设置有能够转动的第一丝杆(45)，第一丝杆(45)的两侧分别设置有旋向相反且螺距相等的第一外螺纹(451)和第二外螺纹(452)，第一外螺纹(451)和第二外螺纹(452)分别贯穿两个v型夹块(44)并与v型夹块(44)螺纹连接。

5.根据权利要求4所述的一种园林树木快速移栽设备，其特征在于，两个所述第一外螺纹(451)和第二外螺纹(452)的螺纹升角小于当量摩擦角。

6.根据权利要求1所述的一种园林树木快速移栽设备，其特征在于，所述支撑架(3)的一侧设置有两个呈上下分部的第二固定板(31)，两个第二固定板(31)之间设置能够转动的第二丝杆(5)，第一连接板(41)与支撑架(3)在竖直方向上滑动连接，第二丝杆(5)沿着竖直方向贯穿第一连接板(41)并与第一连接板(41)螺纹连接。

7.根据权利要求6所述的一种园林树木快速移栽设备，其特征在于，所述支撑架(3)背对第二固定板(31)的一侧设置有两个呈上下分布的第三固定板(32)，两个第三固定板(32)之间设置能够转动的第三丝杆(7)，第二连接板(61)与支撑架(3)在竖直方向上滑动连接，第三丝杆(7)沿着竖直方向贯穿第二连接板(61)并与第二连接板(61)螺纹连接。

8.根据权利要求6所述的一种园林树木快速移栽设备，其特征在于，所述第二丝杆(5)和第三丝杆(7)的螺纹升角均小于当量摩擦角。

9.根据权利要求1所述的一种园林树木快速移栽设备，其特征在于，所述万向轮上带有刹车。

10.根据权利要求1所述的一种园林树木快速移栽设备，其特征在于，所述底座(1)下端设置有电机来驱动转盘(2)转动。
