一种嫁接口保护装置的制作方法

本技术涉及嫁接口保护装置，具体为一种嫁接口保护装置。

背景技术：

1、嫁接，植物人工繁殖方法之一。它是将一株植物的枝或芽嫁接到另一株植物的茎或根上，使两部分结合在一起长成一株完整植物的过程。嫁接分为枝接和芽接。

2、公告号为cn220123497u的实用新型公开了一种果树嫁接口保护装置，包括第一固定箍，第一固定箍外侧活动设置有第二固定箍，且第一固定箍外侧固定设置有安装盒，安装盒内侧转动设置有转筒，转筒外侧收卷有绑带，第二固定箍外侧固定设置有安装板，安装板外侧贯穿开设有对接绑带的套口，绑带活动贯穿安装盒并延伸至外侧，且绑带外侧位于安装盒外侧部分活动贯穿于套口，绑带外侧设置有勾面魔术贴，安装盒外侧设置有对接勾面魔术贴的毛面魔术贴。本实用新型通过简单的安装结构，能够便于对接穗和嫁接口进行绑定，避免接穗出现松动或者掉落的情况，从而提高嫁接处的保护固定效果，其实用效果佳，值得现有市场推广使用。

3、上述技术方案在使用时，进行嫁接的植物的粗细存在差异，调节效果较差，使用范围较窄，实用性较弱和浇灌营养液效果较差，便利性较差，降低了该装置的使用效果。

4、针对上述问题，本实用新型提供了一种嫁接口保护装置。

技术实现思路

1、本实用新型的目的在于提供一种嫁接口保护装置，本实用新型通过弹簧和固定杆的设置，能够进行粗细调，适用范围更广和通过弧形板和固定框的设置，使用营养液时更加方便，从而解决了背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种嫁接口保护装置，包括保护箍，所述保护箍的顶部固定连接有连接杆，所述连接杆的顶部固定连接有弧形板，所述弧形板的一侧固定连接有固定框，所述固定框的中部卡接有营养液瓶，所述保护箍内部一侧的边缘处固定连接有弹簧，所述弹簧的一侧固定连接有绑带，所述保护箍的表面固定连接有固定杆。

3、进一步地，所述保护箍的内壁固定连接有保护垫，所述保护垫的材质为海绵，达到了保护植物表皮的作用。

4、进一步地，所述绑带的一侧固定连接有固定板，所述固定板的因此而固定连接有调节环，达到了调节粗细的作用。

5、进一步地，所述保护箍的表面开设有透气孔洞，所述保护箍表面的上下两端均固定连接有防护板，达到了透气和防护的作用。

6、进一步地，所述营养液瓶的底部贯通连接有导管，所述保护垫的顶部固定连接有固定管，达到了固定导管的作用。

7、进一步地，所述绑带的一侧固定连接有防腐层，所述弧形板的顶部固定连接有照明灯，达到了照明的作用。

8、与现有技术相比，本实用新型的有益效果如下：

9、本实用新型提供的一种嫁接口保护装置，

10、(1)通过弹簧和固定杆的设置，在人员操作装置使用时，由于需要嫁接的植物的粗细会存在差异，因此在对该植物进行保护时，粗细能够进行调节很重要，适用范围更广。

11、(2)通过弧形板和固定框的设置，在人员操作装置使用时，植物嫁接要有充足的养分才能提高嫁接的成功率，在该保护装置上设置能够放置营养液瓶的结构，可以使营养液的使用更加方便，增加了该装置的使用效果。

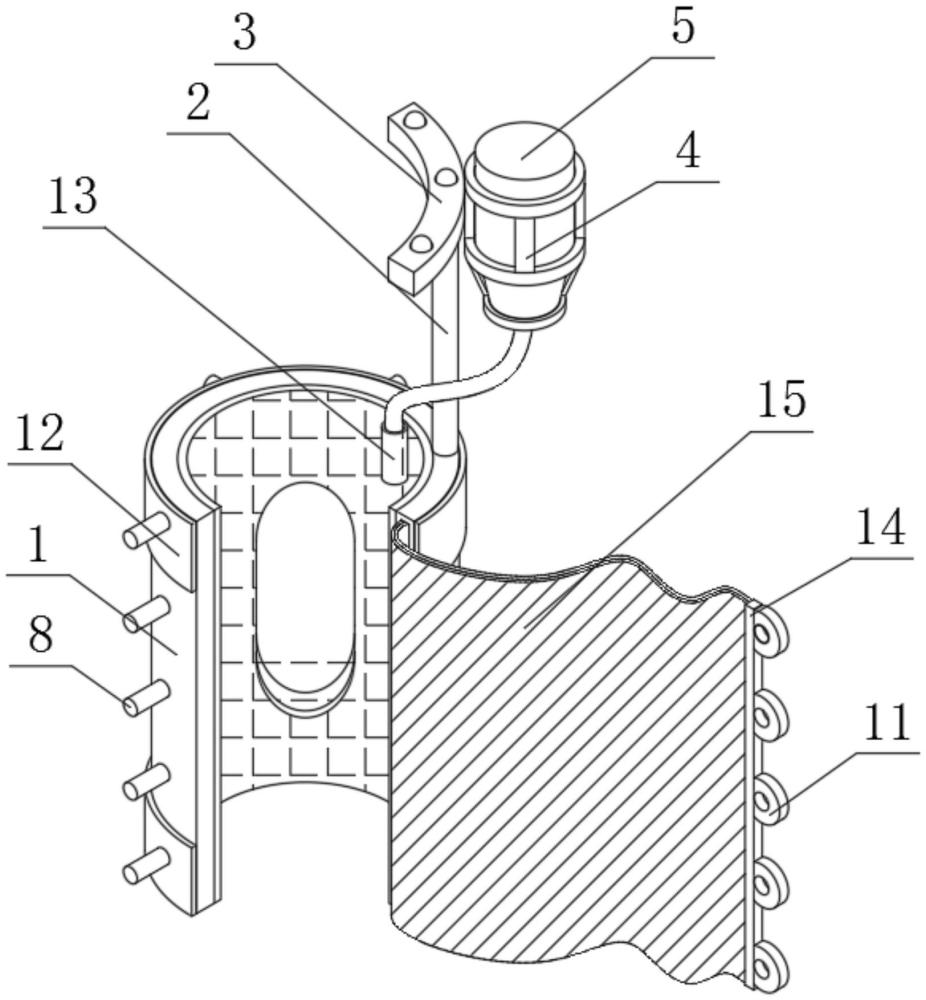

1.一种嫁接口保护装置，包括保护箍(1)，其特征在于：所述保护箍(1)的顶部固定连接有连接杆(2)，所述连接杆(2)的顶部固定连接有弧形板(3)，所述弧形板(3)的一侧固定连接有固定框(4)，所述固定框(4)的中部卡接有营养液瓶(5)，所述保护箍(1)内部一侧的边缘处固定连接有弹簧(6)，所述弹簧(6)的一侧固定连接有绑带(7)，所述保护箍(1)的表面固定连接有固定杆(8)。

2.根据权利要求1所述的一种嫁接口保护装置，其特征在于：所述保护箍(1)的内壁固定连接有保护垫(10)，所述保护垫(10)的材质为海绵。

3.根据权利要求1所述的一种嫁接口保护装置，其特征在于：所述绑带(7)的一侧固定连接有固定板(14)，所述固定板(14)的一侧固定连接有调节环(11)。

4.根据权利要求1所述的一种嫁接口保护装置，其特征在于：所述保护箍(1)的表面开设有透气孔洞，所述保护箍(1)表面的上下两端均固定连接有防护板(12)。

5.根据权利要求2所述的一种嫁接口保护装置，其特征在于：所述营养液瓶(5)的底部贯通连接有导管(9)，所述保护垫(10)的顶部固定连接有固定管(13)。

6.根据权利要求1所述的一种嫁接口保护装置，其特征在于：所述绑带(7)的一侧固定连接有防腐层(15)，所述弧形板(3)的顶部固定连接有照明灯。
