一种散养鸡饲喂装置的制作方法

本技术涉及饲喂装置，尤其涉及一种散养鸡饲喂装置。

背景技术：

1、为了解决笼养鸡鸡肉口感柴，肉质疏散的问题，散养鸡被越来越多的养鸡大户进行养殖。

2、针对现有技术，实用新型人认为存在以下缺陷：

3、散养鸡一天的吃食时间一般是早上和晚上，一般养殖场都采用人工对散养鸡进行饲料投喂，但是早晚都需要称重饲料之后再进行投喂，比较耗费工人的劳作时间也增加了工人的劳作力。

技术实现思路

1、为解决对散养鸡一天两顿进行定时投喂较为繁琐的技术问题，本实用新型提供一种散养鸡饲喂装置。

2、本实用新型采用以下技术方案实现：一种散养鸡饲喂装置。

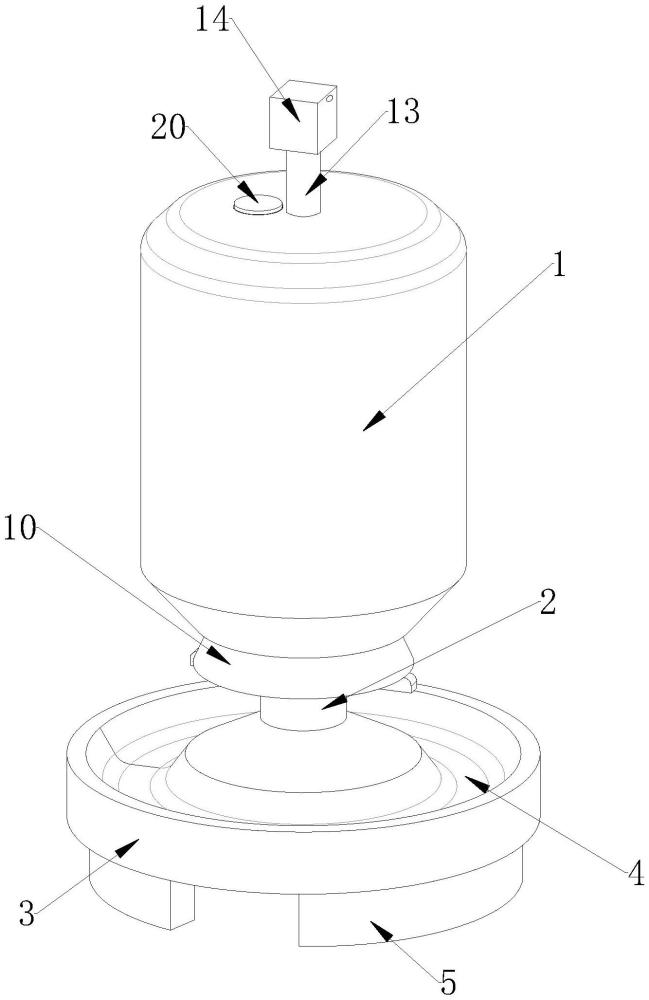

3、包括饲料盒和支撑柱，所述饲料盒的内部设有搅拌下料机构，所述搅拌下料机构包括转杆和搅拌下料单元，所述饲料盒的底部开设有下料口，所述饲料盒的顶部设有可供转杆穿过的凹槽，所述转杆的一端穿过凹槽通过联轴器设有马达，所述转杆的底部设有弹性机构；其中，通过控制转杆的升降运动，带动着弹性机构上下运动，使得饲料盒底部的下料口打开进行下料工作或者闭合工作。

4、通过上述技术方案，通过在搅拌下料机构的作用下不仅可以对饲料盒内部的饲料进行搅拌，同时也可以实现定时定量下料的工作，可以极大的减小了工作人员的劳作力。

5、作为上述方案的进一步改进，所述支撑柱的底部设有底板，且底板的底部对称设有两个重块，所述底板的顶部开设有进食槽。

6、通过上述技术方案，通过设置的两个重块，使得装置可以较为稳定的放置在地面上，不会被散养鸡磕碰倒，进一步的可以提高装置在使用过程中的实用性，并且进食槽的设置为弧形结构，可以使得处于进食槽中的饲料可以更大程度的暴露在外部，使得散养鸡可以更加便捷的进食。

7、作为上述方案的进一步改进，所述弹性机构包括限位槽、弹簧一、滑槽、活动条、挡板、活动内块和滚珠，所述限位槽开设在支撑柱的中部，两个所述滑槽均对称开设在限位槽的两侧，所述弹簧一的一端焊接在限位槽的内部，且弹簧一的另一端焊接在活动条上，所述活动条可上下活动在滑槽的内部，所述挡板固定在活动条上，且挡板的中部开设有凹槽，凹槽的内部可供支撑柱上下活动，所述挡板的顶部可接触在饲料盒底部的下料口。

8、通过上述技术方案，通过在弹簧一的作用下可以带动着挡板上下升降，从而使得饲料盒底部的下料口可以打开，从而保证装置在使用过程中可以稳定的进行下料或者收料工作。

9、作为上述方案的进一步改进，所述活动内块的底部固定在活动条上，且位于限位槽中，所述活动内块的顶部接触有转杆，且支撑柱的顶部开设有可供转杆伸入的孔槽，两个所述滚珠均滚动嵌入在活动内块上，且两个滚珠的外壁接触在限位槽的内部。

10、通过上述技术方案，通过在转杆的底部接触有活动内块，可以使得转杆在对活动内块往下按压时，可以稳定的进行下料工作，同时配合着两个滚珠的滚动工作，可以使得活动内块在进行上下升降时更加的稳定和顺滑。

11、作为上述方案的进一步改进，所述搅拌下料单元包括连接轴、刮板、滑轨和支撑杆，多个所述连接轴的一端均固定在转杆上，且多个连接轴的另一端均固定有刮板，多个所述刮板接触在饲料盒的内壁上，所述支撑杆的一端固定在两个连接轴之间的饲料盒内壁上，且支撑杆的另一端滑动在滑轨上，所述滑轨开设在转杆的外部。

12、通过上述技术方案，通过转杆在被马达带动着进行转动时，滑轨的内壁滑动有支撑杆，因滑轨的形状为不规则的环形，具有一个坡峰，可以使得支撑杆移动至滑轨的坡峰时可以将转杆往下按压，从而进行下料工作。

13、作为上述方案的进一步改进，所述饲料盒的顶部开设有进料口，且饲料盒顶部位于进料口的一侧铰接连接有顶板，所述顶板的底部设有弹性回复单元；

14、所述弹性回复单元包括铰接杆二，且铰接杆二的一端铰接在顶板底部，所述铰接杆二的另一端铰接有铰接杆一，所述铰接杆一的另一端铰接在进料口的内部，所述铰接杆一的一端焊接有弹簧二，且弹簧二的另一端焊接在铰接杆二上。

15、通过上述技术方案，通过在饲料盒的顶部设有进料口，且进料口上还是设有带自动回弹的顶板，可以使得在完成对饲料注入工作之后，顶板可以自动进行闭合，省去了需要工作人员再次闭合的工作。

16、相比现有技术，本实用新型的有益效果在于：

17、本实用新型通过在定时下料机构的作用下可以使得滑轨在转动一圈使得支撑杆移动至滑轨最高峰时，带动着转杆往下移动，使得挡板开始下料工作，并且也进行定量下料，从而可以极大程度的减少需要工人定时定量进行投喂的次数，而且在弹性机构的作用下在往饲料盒中注入饲料时也更加的方便，保障了装置在使用过程中的实用性。

1.一种散养鸡饲喂装置，其特征在于，包括：

2.如权利要求1所述的一种散养鸡饲喂装置，其特征在于，所述支撑柱的底部设有底板，且底板的底部对称设有两个重块，所述底板的顶部开设有进食槽。

3.如权利要求1所述的一种散养鸡饲喂装置，其特征在于，所述弹性机构包括限位槽、弹簧一、滑槽、活动条、挡板、活动内块和滚珠，所述限位槽开设在支撑柱的中部，两个所述滑槽均对称开设在限位槽的两侧，所述弹簧一的一端焊接在限位槽的内部，且弹簧一的另一端焊接在活动条上，所述活动条可上下活动在滑槽的内部，所述挡板固定在活动条上，且挡板的中部开设有凹槽，凹槽的内部可供支撑柱上下活动，所述挡板的顶部可接触在饲料盒底部的下料口。

4.如权利要求3所述的一种散养鸡饲喂装置，其特征在于，所述活动内块的底部固定在活动条上，且位于限位槽中，所述活动内块的顶部接触有转杆，且支撑柱的顶部开设有可供转杆伸入的孔槽，两个所述滚珠均滚动嵌入在活动内块上，且两个滚珠的外壁接触在限位槽的内部。

5.如权利要求1所述的一种散养鸡饲喂装置，其特征在于，所述搅拌下料单元包括连接轴、刮板、滑轨和支撑杆，多个所述连接轴的一端均固定在转杆上，且多个连接轴的另一端均固定有刮板，多个所述刮板接触在饲料盒的内壁上，所述支撑杆的一端固定在两个连接轴之间的饲料盒内壁上，且支撑杆的另一端滑动在滑轨上，所述滑轨开设在转杆的外部。

6.如权利要求1所述的一种散养鸡饲喂装置，其特征在于，所述饲料盒的顶部开设有进料口，且饲料盒顶部位于进料口的一侧铰接连接有顶板，所述顶板的底部设有弹性回复单元；
