一种具有混合机构的农田水利灌溉装置的制作方法

本技术涉及农田水利灌溉，具体为一种具有混合机构的农田水利灌溉装置。

背景技术：

1、农田水利灌溉是补充作物所需水分的技术措施，为了保证作物正常生长，获取高产稳产，必须供给作物以充足的水分，在自然条件下，往往因降水量不足或分布的不均匀，不能满足作物对水分要，因此，必须进行灌溉，以补天然降雨之不足，在灌溉工作进行前，需要保证液体化肥与水充分混合。

2、根据专利网公开的一种具有液体肥料混合功能的农业灌溉装置(授权公告号为：cn 216451900 u)中所描述“本实用新型公开一种具有液体肥料混合功能的农业灌溉装置，其特征在于：包括底座、安装在所述底座下表面的多个滑轮、安装在所述底座上表面中部的储水箱、安装在所述底座上表面左侧的推杆、安装在所述底座上表面右侧与所述储水箱连接的水泵、连接在所述水泵出水口的出水管、与所述出水管可拆卸连接的分流管。本实用新型可以将液体肥料和水混合在一起进行灌溉，并且通过铺设分流管可以将液体化肥和水自动均匀喷洒在广阔的田地里，从而使得灌溉更加省力均匀。”

3、针对上述描述内容，申请人认为存在以下问题：

4、该实用新型在使用过程中，由于通过铺设分流管可以将液体化肥和水自动均匀喷洒在广阔的田地里，使得灌溉更加省力均匀，但是在使用过程中，无法对洒水喷头进行固定，且无法对洒水喷头的角度进行调节，故而无法保证对农田的灌溉工作全面进行，缩小了装置的实用性，且在储水箱的内壁上会附着许多残留物，由于无法对储水箱的内壁进行清理，故而不便于后续对液体化肥与水的混合工作，因此需要改进出一种具有混合机构的农田水利灌溉装置来解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种具有混合机构的农田水利灌溉装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种具有混合机构的农田水利灌溉装置，包括底座，所述底座的顶部固定安装有储水箱，所述底座的顶部固定安装有推杆，所述储水箱的内部固定安装有入水管，所述入水管远离储水箱的一端固定安装有水泵，所述水泵远离入水管的一端固定安装有出水管，所述出水管的外部固定安装有灌溉机构，所述储水箱的内部设置有混合机构。

3、所述灌溉机构包括稳固组件与调节组件，所述稳固组件设置在出水管的外部，所述调节组件设置在稳固组件的外部。

4、优选的，所述稳固组件包括第一螺纹环，所述第一螺纹环固定安装在出水管的外部，所述第一螺纹环的外部螺纹安装有螺纹接口，所述螺纹接口的内部转动安装有分流管，所述分流管的外部固定安装有第二螺纹环，所述第二螺纹环的外部螺纹安装有密封盖，所述分流管的外部固定安装有连接架，所述连接架的底部固定安装有插地锥，便于对农田的灌溉工作稳定进行。

5、优选的，所述调节组件包括立架，所述立架固定安装在连接架的外部，所述立架的内壁上转动安装有蜗杆，所述蜗杆的外部啮合有蜗轮，所述蜗杆的一端固定安装有手轮，所述蜗轮的一侧固定安装有转盘，所述转盘的外侧固定安装有偏心柱，所述偏心柱远离转盘的一端固定安装有连接板，所述分流管的内部固定安装有波纹管，所述波纹管远离分流管的一端固定安装有喷洒头，便于对灌溉角度进行调节。

6、优选的，所述立架的内壁上开设有通孔，且所述蜗杆穿过通孔与手轮固定安装，便于蜗杆的旋转工作。

7、优选的，所述连接板的内部开设有通孔，且所述波纹管固定安装在通孔内，便于喷洒头的稳定性。

8、优选的，所述混合机构包括第一连接块，所述第一连接块固定安装在储水箱的外部，所述第一连接块的内部螺纹安装的固定螺栓，所述固定螺栓的外部螺纹安装有第二连接块，所述第二连接块的内侧固定安装有盖板，所述盖板的顶部设置有进水口，所述盖板的顶部固定安装有电机，所述电机的输出端固定安装有搅拌杆，所述搅拌杆的外部固定安装有转架，所述转架的底部固定安装有刮板，所述刮板滑动安装在储水箱的内壁上，便于对液体化肥与水的搅拌工作。

9、优选的，所述盖板的内部与搅拌杆对应位置处开设有通孔，且所述搅拌杆穿过通孔，便于搅拌杆的平稳旋转。

10、与现有技术相比，本实用新型提供了一种具有混合机构的农田水利灌溉装置，具备以下有益效果：

11、1、该具有混合机构的农田水利灌溉装置，通过设置的灌溉机构，在使用过程中，通过设置的第一螺纹环、螺纹接口、第二螺纹环与密封盖，便于根据实际需求对分流管进行安装，通过设置的插地锥，便于对连接架进行限位，确保后续灌溉工作的稳定进行，通过旋转手轮，使得蜗杆进行旋转，从而带动蜗轮进行转动，在转盘与偏心柱的配合下，使得连接板的角度发生倾斜，从而对喷洒头的角度进行调整，便于对不同区域的农田进行全面灌溉工作，增大了装置的实用性。

12、2、该具有混合机构的农田水利灌溉装置，通过设置的混合机构，在使用过程中，通过设置的进水口，便于将液体化肥与水倒入储水箱的内部，通过启动电机，使得搅拌杆与转架进行旋转，确保液体化肥与水进行从分混合，在刮板的配合下，便于将储水箱内壁上附着的残留物刮除，通过旋转固定螺栓，使其远离第一连接块，便于解除对盖板的限位，方便对搅拌杆与储水箱的清洗工作。

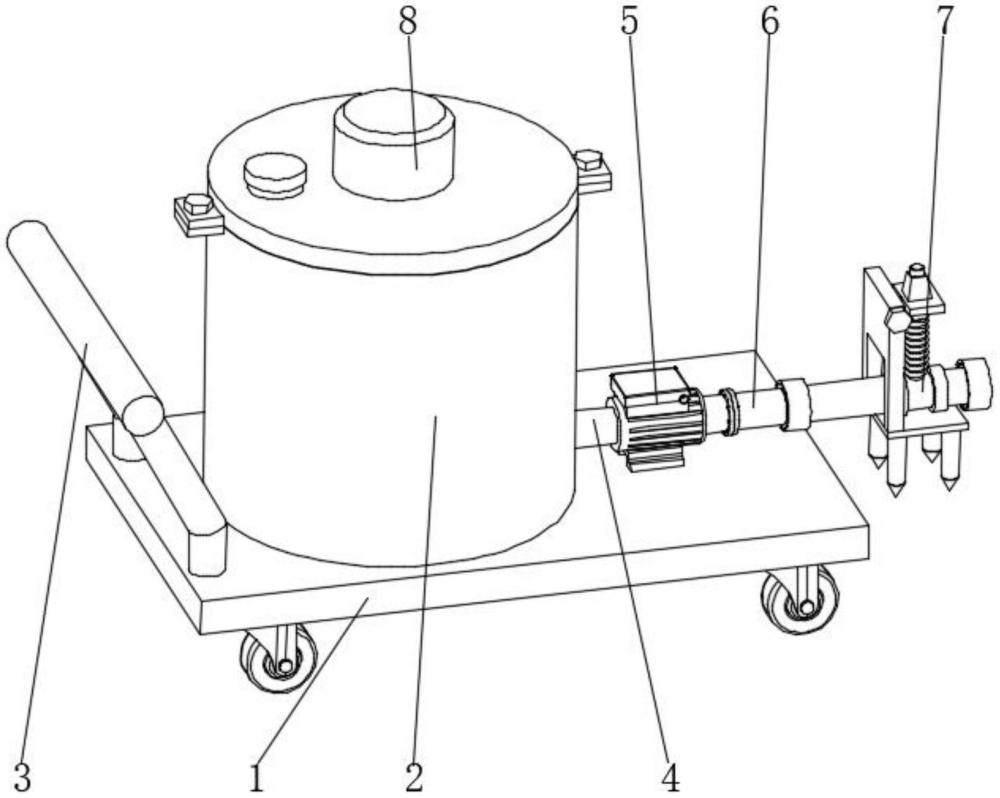

1.一种具有混合机构的农田水利灌溉装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有储水箱(2)，所述底座(1)的顶部固定安装有推杆(3)，所述储水箱(2)的内部固定安装有入水管(4)，所述入水管(4)远离储水箱(2)的一端固定安装有水泵(5)，所述水泵(5)远离入水管(4)的一端固定安装有出水管(6)，所述出水管(6)的外部固定安装有灌溉机构(7)，所述储水箱(2)的内部设置有混合机构(8)；

2.根据权利要求1所述的一种具有混合机构的农田水利灌溉装置，其特征在于：所述调节组件(72)包括立架(721)，所述立架(721)固定安装在连接架(716)的外部，所述立架(721)的内壁上转动安装有蜗杆(722)，所述蜗杆(722)的外部啮合有蜗轮(723)，所述蜗杆(722)的一端固定安装有手轮(724)，所述蜗轮(723)的一侧固定安装有转盘(725)，所述转盘(725)的外侧固定安装有偏心柱(726)，所述偏心柱(726)远离转盘(725)的一端固定安装有连接板(727)，所述分流管(713)的内部固定安装有波纹管(728)，所述波纹管(728)远离分流管(713)的一端固定安装有喷洒头(729)。

3.根据权利要求2所述的一种具有混合机构的农田水利灌溉装置，其特征在于：所述立架(721)的内壁上开设有通孔，且所述蜗杆(722)穿过通孔与手轮(724)固定安装。

4.根据权利要求2所述的一种具有混合机构的农田水利灌溉装置，其特征在于：所述连接板(727)的内部开设有通孔，且所述波纹管(728)固定安装在通孔内。

5.根据权利要求1所述的一种具有混合机构的农田水利灌溉装置，其特征在于：所述盖板(804)的内部与搅拌杆(807)对应位置处开设有通孔，且所述搅拌杆(807)穿过通孔。
