一种增程式坐骑割草机上的备用电池包的制作方法

本技术涉及园林工具，尤其涉及一种增程式坐骑割草机上的备用电池包。

背景技术：

1、骑乘式割草机又称骑乘式草坪机，是用于修剪草坪、植被的大型机械工具，在现实生活中具有广泛的运用。割草机的运用不仅节省了大量的人工时间，还能草坪修剪后更加的美观，是一种非常实用的机械工具。

2、增程式坐骑割草机是在现有的坐骑式割草机的基础上增加油箱以及发电机，使得其在供电组件没电时还可以通过发电机发电来进行工作。

3、增程式坐骑割草机一般都会配备一个备用电池包，这个备用电池包不但可以给骑乘式割草机供电，还可以取出给其他园林工具供电，但是现有技术这个备用电池包取出给其他园林工具使用后容易丢失。

技术实现思路

1、本实用新型所要解决的技术方案是：提供一种增程式坐骑割草机上的备用电池包，这种备用电池包不容易丢失。

2、本实用新型所采用的技术方案是：一种增程式坐骑割草机上的备用电池包，所述增程式坐骑割草机包括车架、供电组件、座椅、操作台以及发电机，所述供电组件、座椅以及发电机均设置在车架上，所述操作台设置在座椅两侧，且所述其中一侧操作台上设置有一个用于放置备用电池包的放置仓，所述放置仓与备用电池包之间还连接有用防止备用电池包丢失的连接线。

3、作为优选，所述连接线为线缆，且所述备用电池包通过线缆充放电。

4、作为优选，所述线缆的长度为0.5-5米。

5、作为优选，所述放置仓底部设置有用于收纳线缆的收纳槽。

6、作为优选，所述供电组件设置在座椅下方，所述发电机设置在座椅后方。

7、作为优选，所述放置仓的仓壁上设置有柔性垫。

8、作为优选，所述放置仓开口处设置有用于盖住放置仓的上盖，且所述上盖上设置有用于将上盖锁紧在放置仓上的锁紧件。

9、作为优选，所述备用电池包上设置有提手，所述提手转动连接在备用电池包上端面，所述提手与备用电池包的转动位置处设置有用于复位提手的复位件。

10、采用以上结构与现有技术相比，本实用新型具有以下优点：设置一个连接线将放置仓与备用电池包连接，这样用户依然可以取出使用备用电池包，但是不能拿到很远的地方使用，且备用电池包一直有一根连接线连接，这样就不怕备用电池包丢失。

11、将连接线做成线缆，这样就不需要在放置仓底部设置充放电插接口，即线缆就可以实现备用电池包的充放电功能。

12、将线缆长度限制在0.5-5米之间，这样即可以取出使用，但是又不会因为太长而导致使用或者放置不方便。

13、设置一个收纳槽，这样可以将线缆放置在收纳槽内，备用电池包放置更加方便。

14、将供电组件设置在座椅下方，将发电机设置在座椅后方，这样空间分布更加合理。

15、在放置仓仓壁上设置柔性垫，这样放入取出备用电池包时，放置备用电池包与仓壁碰撞而损伤。

16、在放置仓上设置上盖，且可以通过锁紧件锁住上盖，这样一可以防止灰尘等杂物进入到放置仓影响备用电池包，二可以防止备用电池包被偷走。

17、在备用电池包上端面设置提手，这样用户可以提起提手然后方便的将备用电池包从放置仓中取出。

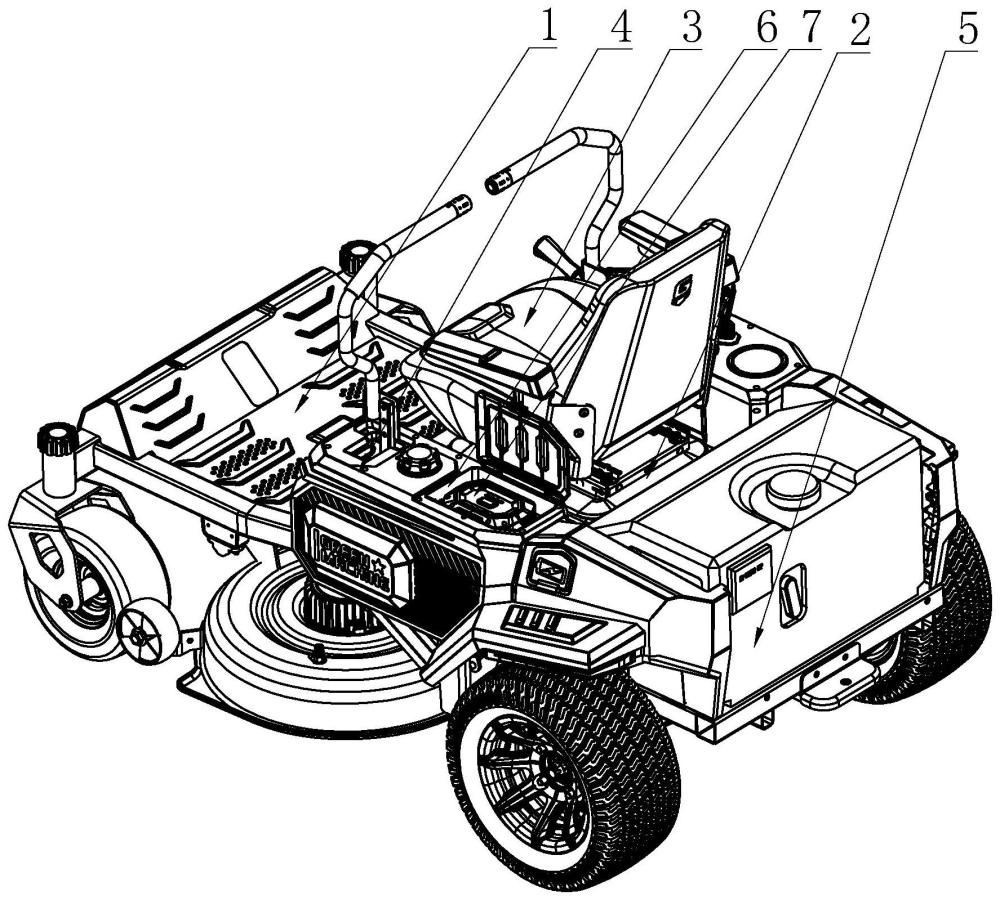

1.一种增程式坐骑割草机上的备用电池包(7)，所述增程式坐骑割草机包括车架(1)、供电组件(2)、座椅(3)、操作台(4)以及发电机(5)，所述供电组件(2)、座椅(3)以及发电机(5)均设置在车架(1)上，所述操作台(4)设置在座椅(3)两侧，且所述其中一侧操作台(4)上设置有一个用于放置备用电池包(7)的放置仓(6)，其特征在于：所述放置仓(6)与备用电池包(7)之间还连接有用防止备用电池包(7)丢失的连接线(8)。

2.根据权利要求1所述的一种增程式坐骑割草机上的备用电池包(7)，其特征在于：所述连接线(8)为线缆，且所述备用电池包(7)通过线缆充放电。

3.根据权利要求2所述的一种增程式坐骑割草机上的备用电池包(7)，其特征在于：所述线缆的长度为0.5-5米。

4.根据权利要求2所述的一种增程式坐骑割草机上的备用电池包(7)，其特征在于：所述放置仓(6)底部设置有用于收纳线缆的收纳槽(11)。

5.根据权利要求1所述的一种增程式坐骑割草机上的备用电池包(7)，其特征在于：所述供电组件(2)设置在座椅(3)下方，所述发电机(5)设置在座椅(3)后方。

6.根据权利要求1所述的一种增程式坐骑割草机上的备用电池包(7)，其特征在于：所述放置仓(6)的仓壁上设置有柔性垫。

7.根据权利要求1所述的一种增程式坐骑割草机上的备用电池包(7)，其特征在于：所述放置仓(6)开口处设置有用于盖住放置仓(6)的上盖(9)，且所述上盖(9)上设置有用于将上盖(9)锁紧在放置仓(6)上的锁紧件。

8.根据权利要求1所述的一种增程式坐骑割草机上的备用电池包(7)，其特征在于：所述备用电池包(7)上设置有提手(10)，所述提手(10)转动连接在备用电池包(7)上端面，所述提手(10)与备用电池包(7)的转动位置处设置有用于复位提手(10)的复位件。
