一种自动化水果树苗种植装置的制作方法

本技术涉及一种树苗种植装置，具体为一种自动化水果树苗种植装置，属于果树苗种植。

背景技术：

1、果苗即为果树的幼苗，一般为人工培育而成，并且随着现在人们健康饮食意识的增加,人们对水果的需求也逐渐增加，果树种植需使用到种植装置。

2、现有的种植方式多为人工种植或半机械化种植，人工种植费时费力，半机械化种植需使用其他设备进行栽种浇水，步骤较为频繁，且种植过程中土壤稀松易导致装置位移，影响种植效果。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供一种自动化水果树苗种植装置，通过设置传动电机可带动钻孔装置进行转动，便于自动钻桩处理，通过设置第二电动伸缩杆可带动防护筒进行移动，在钻桩结束后可对防护筒的位置进行移动，便于栽树操作，通过设置第一电动伸缩杆可带动调节箱进行移动，通过设置调节箱可将支板与夹持板移动至指定区域，便于对树苗进行夹持操作，与第一电动伸缩杆配合使用时可将树苗栽种至打桩区域。

2、本实用新型通过以下技术方案来实现上述目的，一种自动化水果树苗种植装置，包括底板，所述底板顶部一侧固定连接有种植柜，所述种植柜一侧固定连接有第一电动伸缩杆，所述种植柜顶部一侧固定连接有竖板，所述竖板一侧固定连接有第二电动伸缩杆，所述第二电动伸缩杆末端固定连接有推板，所述推板一侧固定连接有横板，所述横板顶部一侧固定连接有第三电动伸缩杆，所述第三电动伸缩杆末端固定连接有过渡板，所述过渡板底部固定连接有电机安装架，所述电机安装架底部固定连接有防护筒。

3、优选的，所述种植柜前侧设有储水箱，所述储水箱顶部一侧固定连接有泵体，所述泵体顶部固定连接有浇水管道。

4、优选的，所述过渡板顶部一侧固定连接第一定位杆，所述第一定位杆与横板滑动连接，所述电机安装架内部固定连接传动电机，所述传动电机输出端固定连接有转盘，所述转盘底部中心处固定连接有微型油缸，所述微型油缸末端固定连接有钻孔装置。

5、优选的，所述钻孔装置顶部两侧固定连接有导向柱，所述导向柱外围套设连接有导向套，所述导向套顶部与转盘底部固定连接。

6、优选的，所述种植柜内部固定连接有树苗存放箱，所述树苗存放箱为半封闭结构，所述第一电动伸缩杆末端固定连接有第一定位板，所述第一定位板一侧固定连接有调节箱，所述调节箱内部固定连接有滑杆，所述滑杆滑动连接有滑套，所述滑套一侧转动连接有连接杆，所述连接杆之间转动连接有第四电动伸缩杆，所述连接杆末端转动连接有安装板。

7、优选的，所述安装板一侧固定连接有第二定位板，所述第二定位板滑动连接有第二定位杆，所述第二定位杆末端与调节箱内壁固定连接。

8、优选的，所述安装板另一侧固定连接有支板，所述支板侧壁固定连接有第五电动伸缩杆，所述第五电动伸缩杆末端固定连接有高强度金属板，所述高强度金属板一侧固定连接有阻尼缓冲座，所述阻尼缓冲座末端固定连接有夹持板。

9、优选的，所述底板底部四角处固定连接有支腿，所述支腿内部固定连接有第六电动伸缩杆，所述第六电动伸缩杆末端固定连接有滑板，所述滑板两端滑动连接有限位杆，所述限位杆一端与支腿内壁固定连接，所述滑板底部固定连接有针状插脚，所述支腿底部四角处固定连接有万向轮。

10、本实用新型的有益效果是：

11、本实用新型通过设置第三电动伸缩杆可带动防护筒进行升降，通过设置传动电机可带动钻孔装置进行转动，便于自动钻桩处理，不需工作人员手动刨坑，通过设置第二电动伸缩杆可带动防护筒进行移动，在钻桩结束后可对防护筒的位置进行移动，便于栽树操作，通过设置第一电动伸缩杆可带动调节箱进行移动，通过设置调节箱可将支板与夹持板移动至指定区域，便于对树苗进行夹持操作，与第一电动伸缩杆配合使用时可将树苗栽种至打桩区域，通过设置泵体可将储水箱内部的水输送至栽种区域进行自动浇水，通过设置第六电动伸缩杆可带动针状插脚进行升降，便于提高装置整体稳定性。

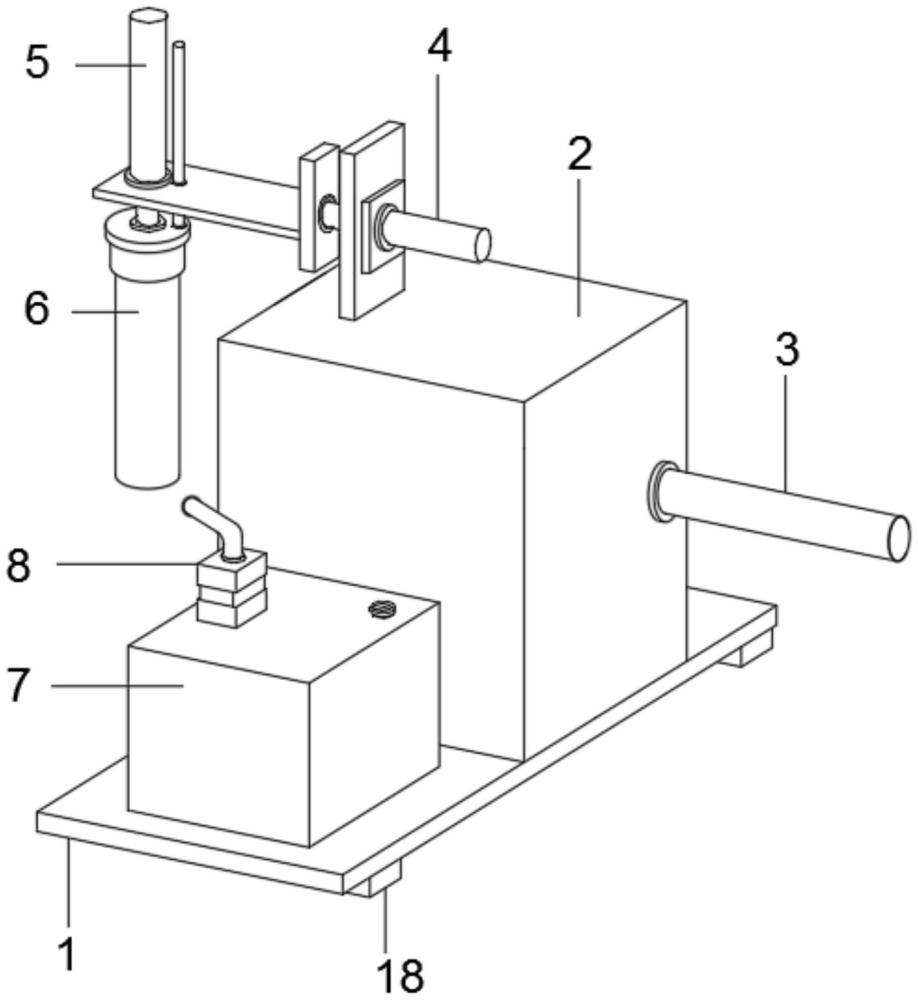

1.一种自动化水果树苗种植装置，包括底板(1)，其特征在于：所述底板(1)顶部一侧固定连接有种植柜(2)，所述种植柜(2)一侧固定连接有第一电动伸缩杆(3)，所述种植柜(2)顶部一侧固定连接有竖板，所述竖板一侧固定连接有第二电动伸缩杆(4)，所述第二电动伸缩杆(4)末端固定连接有推板，所述推板一侧固定连接有横板，所述横板顶部一侧固定连接有第三电动伸缩杆(5)，所述第三电动伸缩杆(5)末端固定连接有过渡板，所述过渡板底部固定连接有电机安装架，所述电机安装架底部固定连接有防护筒(6)。

2.根据权利要求1所述的一种自动化水果树苗种植装置，其特征在于：所述种植柜(2)前侧设有储水箱(7)，所述储水箱(7)顶部一侧固定连接有泵体(8)，所述泵体(8)顶部固定连接有浇水管道。

3.根据权利要求1所述的一种自动化水果树苗种植装置，其特征在于：所述过渡板顶部一侧固定连接第一定位杆，所述第一定位杆与横板滑动连接，所述电机安装架内部固定连接传动电机，所述传动电机输出端固定连接有转盘，所述转盘底部中心处固定连接有微型油缸(9)，所述微型油缸(9)末端固定连接有钻孔装置(10)。

4.根据权利要求3所述的一种自动化水果树苗种植装置，其特征在于：所述钻孔装置(10)顶部两侧固定连接有导向柱，所述导向柱外围套设连接有导向套，所述导向套顶部与转盘底部固定连接。

5.根据权利要求1所述的一种自动化水果树苗种植装置，其特征在于：所述种植柜(2)内部固定连接有树苗存放箱(11)，所述树苗存放箱(11)为半封闭结构，所述第一电动伸缩杆(3)末端固定连接有第一定位板，所述第一定位板一侧固定连接有调节箱(12)，所述调节箱(12)内部固定连接有滑杆，所述滑杆滑动连接有滑套，所述滑套一侧转动连接有连接杆，所述连接杆之间转动连接有第四电动伸缩杆(13)，所述连接杆末端转动连接有安装板(14)。

6.根据权利要求5所述的一种自动化水果树苗种植装置，其特征在于：所述安装板(14)一侧固定连接有第二定位板，所述第二定位板滑动连接有第二定位杆，所述第二定位杆末端与调节箱(12)内壁固定连接。

7.根据权利要求6所述的一种自动化水果树苗种植装置，其特征在于：所述安装板(14)另一侧固定连接有支板(15)，所述支板(15)侧壁固定连接有第五电动伸缩杆(16)，所述第五电动伸缩杆(16)末端固定连接有高强度金属板，所述高强度金属板一侧固定连接有阻尼缓冲座，所述阻尼缓冲座末端固定连接有夹持板(17)。

8.根据权利要求1所述的一种自动化水果树苗种植装置，其特征在于：所述底板(1)底部四角处固定连接有支腿(18)，所述支腿(18)内部固定连接有第六电动伸缩杆(19)，所述第六电动伸缩杆(19)末端固定连接有滑板，所述滑板两端滑动连接有限位杆，所述限位杆一端与支腿(18)内壁固定连接，所述滑板底部固定连接有针状插脚(20)，所述支腿(18)底部四角处固定连接有万向轮。
