一种景观绿化枝叶修剪装置的制作方法

2025-06-01 14:20:02 116次浏览
一种景观绿化枝叶修剪装置的制作方法

本技术涉及景观绿化,具体是一种景观绿化枝叶修剪装置。


背景技术:

1、绿化指的是栽植防护林、路旁树木、农作物以及居民区和公园内的各种植物等;绿化包括国土绿化、城市绿化、四旁绿化和道路绿化等,绿化可改善环境卫生并在维持生态平衡方面起多种作用,绿化分广义绿化和狭义绿化,广义的泛指只要起到增加植物,改善环境的种植栽培园林工程等行为,都可以算是,狭义的绿化,则是增加了人为的评判标准,如:该植物的存在,对环境的利弊分析,特别是有些外来植物,一切的基础以对人类社会的投入产品来评判。进而划分出:园林、公园、景观和小区等等绿化。

2、公告号为cn213044268u的中国专利公开了本实用新型涉及景观绿化技术领域,且公开了一种景观绿化枝叶修剪装置,包括移动装置,所述移动装置包括底板,所述底板的底部设置驱动机构,所述移动装置的底部活动连接有轮胎,所述底板的顶部固定连接有液压升降装置,所述液压升降装置的顶部固定连接有支撑板,所述底板的顶部固定连接有把手,但上述专利中不便于对修剪后的枝叶进行收集,并且人工修剪需要人工对支撑装置进行手扶,安全性较差,从而降低了景观绿化枝叶修剪装置使用效果的问题,因此,本领域技术人员提供了一种景观绿化枝叶修剪装置,以解决上述背景技术中提出的问题。


技术实现思路

1、本实用新型的目的在于提供一种景观绿化枝叶修剪装置,以解决上述背景技术中提出的问题。

2、为实现上述目的,本实用新型提供如下技术方案:

3、一种景观绿化枝叶修剪装置,包括固定板,所述固定板的底面固定连接有两组滚轮,所述固定板的上表面固定镶嵌有两组电动推杆,所述固定板的底面固定连接有蓄电池存放箱,所述固定板的上表面固定连接有两个立板,两组所述电动推杆的伸缩端共同固定连接有调节板,所述调节板的上表面固定连接有加固座,所述加固座的上表面固定安装有驱动电机,所述驱动电机的外表面套设有防护板,所述防护板的底端与加固座的上表面固定连接,所述驱动电机的输出端固定安装有修剪刀。

4、作为本实用新型再进一步的方案:所述调节板的上方设有围栏,每个所述围栏的底端与调节板的上表面固定连接。

5、作为本实用新型再进一步的方案:每个所述电动推杆的外表面均固定连接有加固环,每个所述加固环的底面均与固定板的上表面固定连接。

6、作为本实用新型再进一步的方案:所述固定板的底面固定连接有加固框,所述加固框的内圈与蓄电池存放箱的外表面固定连接。

7、作为本实用新型再进一步的方案:两个所述立板相互远离的一侧面均固定连接有推把,每个所述推把的外表面均开设有防滑纹。

8、作为本实用新型再进一步的方案:两个所述立板相互靠近的一侧面均开设有两组导向槽,每个所述导向槽的内部均滑动连接有导向块,两组所述导向块相互靠近的一侧面分别与调节板的左右两端固定连接。

9、作为本实用新型再进一步的方案:所述防护板的右侧设有防护罩,所述防护罩的左端与防护板的右侧面固定连接,且防护罩为弧形状。

10、与现有技术相比,本实用新型的有益效果是:

11、该景观绿化枝叶修剪装置,通过电动推杆和加固环的配合,起到对电动推杆进行定位以及加固的作用,并利用导向槽和导向块的配合使用,达到使调节板在移动过程中更加顺畅的目的,通过调节板、加固座、驱动电机和修剪刀的配合,能够对景观绿化枝叶进行修剪,并利用围栏和防护罩,达到对修剪后掉落的枝叶进行收集以及阻挡的目的,从而有效的解决了不便于对修剪后的枝叶进行收集,并且人工修剪需要人工对支撑装置进行手扶,安全性较差,降低了景观绿化枝叶修剪装置使用效果的问题。



技术特征:

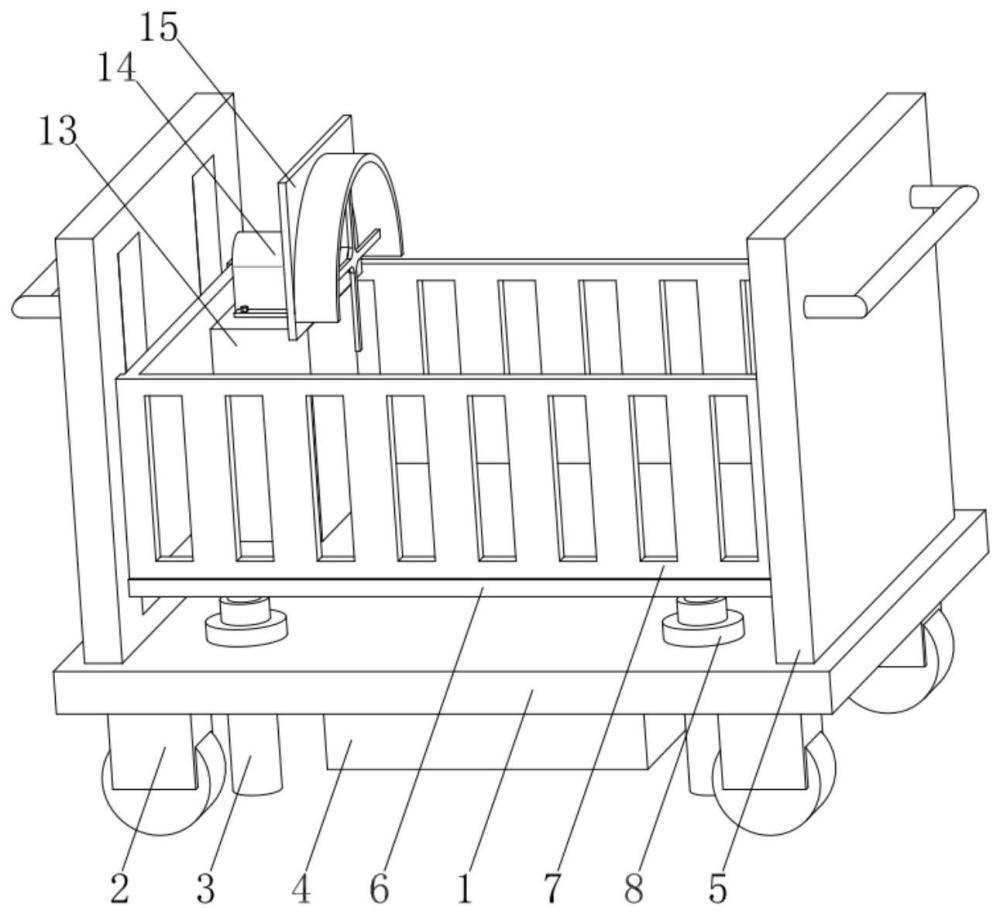

1.一种景观绿化枝叶修剪装置,包括固定板(1),其特征在于,所述固定板(1)的底面固定连接有两组滚轮(2),所述固定板(1)的上表面固定镶嵌有两组电动推杆(3),所述固定板(1)的底面固定连接有蓄电池存放箱(4),所述固定板(1)的上表面固定连接有两个立板(5),两组所述电动推杆(3)的伸缩端共同固定连接有调节板(6),所述调节板(6)的上表面固定连接有加固座(13),所述加固座(13)的上表面固定安装有驱动电机(14),所述驱动电机(14)的外表面套设有防护板(15),所述防护板(15)的底端与加固座(13)的上表面固定连接,所述驱动电机(14)的输出端固定安装有修剪刀(17)。

2.根据权利要求1所述的一种景观绿化枝叶修剪装置,其特征在于,所述调节板(6)的上方设有围栏(7),每个所述围栏(7)的底端与调节板(6)的上表面固定连接。

3.根据权利要求1所述的一种景观绿化枝叶修剪装置,其特征在于,每个所述电动推杆(3)的外表面均固定连接有加固环(8),每个所述加固环(8)的底面均与固定板(1)的上表面固定连接。

4.根据权利要求1所述的一种景观绿化枝叶修剪装置,其特征在于,所述固定板(1)的底面固定连接有加固框(9),所述加固框(9)的内圈与蓄电池存放箱(4)的外表面固定连接。

5.根据权利要求1所述的一种景观绿化枝叶修剪装置,其特征在于,两个所述立板(5)相互远离的一侧面均固定连接有推把(10),每个所述推把(10)的外表面均开设有防滑纹。

6.根据权利要求1所述的一种景观绿化枝叶修剪装置,其特征在于,两个所述立板(5)相互靠近的一侧面均开设有两组导向槽(11),每个所述导向槽(11)的内部均滑动连接有导向块(12),两组所述导向块(12)相互靠近的一侧面分别与调节板(6)的左右两端固定连接。

7.根据权利要求1所述的一种景观绿化枝叶修剪装置,其特征在于,所述防护板(15)


技术总结
本技术公开了一种景观绿化枝叶修剪装置,属于景观绿化技术领域,包括固定板,所述固定板的底面固定连接有两组滚轮,所述固定板的上表面固定镶嵌有两组电动推杆,所述固定板的底面固定连接有蓄电池存放箱,所述固定板的上表面固定连接有两个立板,两组所述电动推杆的伸缩端共同固定连接有调节板,所述调节板的上表面固定连接有加固座,通过电动推杆和加固环的配合,起到对电动推杆进行定位以及加固的作用,并利用导向槽和导向块的配合,达到使调节板在移动过程中更加顺畅的目的,通过调节板、加固座、驱动电机和修剪刀的配合,能够对景观绿化枝叶进行修剪,并利用围栏和防护罩,达到对修剪后掉落的枝叶进行收集以及阻挡的目的。

技术研发人员:林红伍
受保护的技术使用者:四川朗森园林景观工程有限公司
技术研发日:20240118
技术公布日:2024/9/2
文档序号 : 【 39261038 】

技术研发人员:林红伍
技术所有人:四川朗森园林景观工程有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
声 明此信息收集于网络,如果你是此专利的发明人不想本网站收录此信息请联系我们,我们会在第一时间删除
林红伍四川朗森园林景观工程有限公司
