一种具有鸡粪清理功能的蛋鸡养殖笼的制作方法

本技术涉及蛋鸡养殖，具体为一种具有鸡粪清理功能的蛋鸡养殖笼。

背景技术：

1、蛋鸡养殖普遍采用笼养的方式，对蛋鸡铲出的鸡蛋进行收集，对收集的鸡蛋再进行包装或者进行其它的加工工作。

2、现有技术提供了一种笼养蛋鸡养殖笼，包括有笼体，笼体内设有至少一层钢丝网状的底板，底板一侧的笼体外设有喂食槽，另一侧向下倾斜5-8度并穿出笼体，在其穿出端设有向上弯曲的钩形槽，底板上方的笼体上设有鸡蛋出口；所述底板的下方设有承重台，承重台上设有活动板，活动板一侧的笼体上设有活动板出口。

3、该养殖笼具有取蛋方便、鸡蛋不易被踩坏，笼体清扫难度小，养殖环境好的有益效果，但是蛋鸡粪便需要人工进行定期清理，劳动量大的同时操作繁琐，清理效率低下，影响蛋鸡养殖的工作效率，为此需要提供一种具有鸡粪清理功能的蛋鸡养殖笼。

技术实现思路

1、本实用新型的目的在于提供一种具有鸡粪清理功能的蛋鸡养殖笼，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种具有鸡粪清理功能的蛋鸡养殖笼，包括笼体和支撑架，所述笼体下方设置有清理机构，所述清理机构包括刮除部、冲洗部和收集部；所述刮除部包括集粪盒和螺杆，所述螺杆表面螺纹连接有移动板，所述移动板底面固定设置有刮板，所述刮板表面与集粪盒内壁滑动连接；所述冲洗部包括分流盒，所述集粪盒内壁开设有安装槽，所述分流盒固定设置在安装槽内，所述分流盒右面连通设置有若干个喷头；所述收集部包括收集箱，所述收集箱底面固定设置有万向轮，所述收集箱右面固定设置有拉把。

3、优选的，所述集粪盒固定设置在支撑架上，且位于笼体的正下方，所述集粪盒右面固定设置有斜板，所述收集箱设置在斜板出料口的正下方。

4、优选的，所述螺杆右面与支撑架表面转动连接，所述支撑架左面固定设置有电机，所述螺杆左面转动式贯穿支撑架表面，并与电机的转轴右面固定连接。

5、优选的，所述支撑架上设置有限位杆，所述限位杆左右两面均与支撑架表面固定连接，所述移动板后端内壁与限位杆表面滑动连接。

6、优选的，所述集粪盒下方设置有底板，所述底板固定设置在支撑架上，所述底板顶面固定设置有水箱，所述水箱上开设有注水口，所述水箱正面开设有液位观察窗。

7、优选的，所述底板顶面固定设置有水泵，所述水泵进水管右面贯通水箱左面，所述水泵出水口连通设置有传输管，所述传输管出水口贯穿集粪盒左面，并与分流盒进水口连通设置。

8、优选的，所述支撑架上端设置有顶板，所述顶板与支撑架铰接设置，所述顶板顶面固定设置有把手，所述顶板顶面固定设置有限位块，所述限位块内插接有限位插销。

9、优选的，所述支撑架正面设置有食槽盒，所述食槽盒后面与支撑架正面固定连接，所述支撑架底面设置有支撑脚垫，所述支撑脚垫顶面与支撑架底面固定连接。

10、与现有技术相比，本实用新型的有益效果是：

11、1)该具有鸡粪清理功能的蛋鸡养殖笼，通过电机使螺杆开始转动，在螺杆与移动板的螺纹连接作用下，使移动板能够在限位杆的导向下带动刮板向右端移动，刮板能够将集粪盒内的鸡粪刮除，并推送至斜板处落入收集箱内，在蛋鸡养殖过程中，不需要工作人员对鸡粪进行定期清理，具有便于清理鸡粪的效果，减轻工作人员的劳动量，提高工作效率。

12、2)该具有鸡粪清理功能的蛋鸡养殖笼，通过水泵抽取水箱内的水，并通过传输管输送至分流盒内，水经分流后从若干个喷头内喷出，从而能够对集粪盒内壁进行冲洗，从而能够对集粪盒进一步的清理，提高清理效果，防止集粪盒内残留鸡粪，且冲洗产生的污水流入收集箱内进行储存，便于后续集中清理。

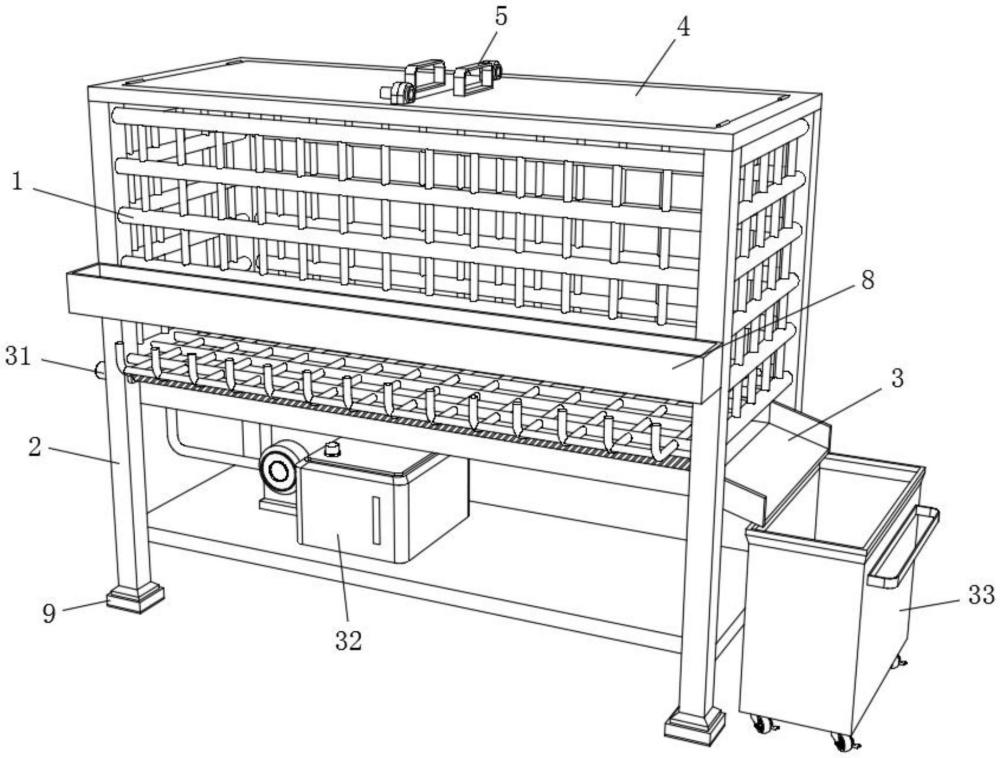

1.一种具有鸡粪清理功能的蛋鸡养殖笼，包括笼体(1)和支撑架(2)，其特征在于：所述笼体(1)下方设置有清理机构(3)，所述清理机构(3)包括刮除部(31)、冲洗部(32)和收集部(33)；

2.根据权利要求1所述的一种具有鸡粪清理功能的蛋鸡养殖笼，其特征在于：所述集粪盒(301)固定设置在支撑架(2)上，且位于笼体(1)的正下方，所述集粪盒(301)右面固定设置有斜板(302)，所述收集箱(314)设置在斜板(302)出料口的正下方。

3.根据权利要求1所述的一种具有鸡粪清理功能的蛋鸡养殖笼，其特征在于：所述螺杆(303)右面与支撑架(2)表面转动连接，所述支撑架(2)左面固定设置有电机(304)，所述螺杆(303)左面转动式贯穿支撑架(2)表面，并与电机(304)的转轴右面固定连接。

4.根据权利要求3所述的一种具有鸡粪清理功能的蛋鸡养殖笼，其特征在于：所述支撑架(2)上设置有限位杆(307)，所述限位杆(307)左右两面均与支撑架(2)表面固定连接，所述移动板(305)后端内壁与限位杆(307)表面滑动连接。

5.根据权利要求1所述的一种具有鸡粪清理功能的蛋鸡养殖笼，其特征在于：所述集粪盒(301)下方设置有底板(308)，所述底板(308)固定设置在支撑架(2)上，所述底板(308)顶面固定设置有水箱(309)，所述水箱(309)上开设有注水口，所述水箱(309)正面开设有液位观察窗。

6.根据权利要求5所述的一种具有鸡粪清理功能的蛋鸡养殖笼，其特征在于：所述底板(308)顶面固定设置有水泵(310)，所述水泵(310)进水管右面贯通水箱(309)左面，所述水泵(310)出水口连通设置有传输管(311)，所述传输管(311)出水口贯穿集粪盒(301)左面，并与分流盒(312)进水口连通设置。

7.根据权利要求1所述的一种具有鸡粪清理功能的蛋鸡养殖笼，其特征在于：所述支撑架(2)上端设置有顶板(4)，所述顶板(4)与支撑架(2)铰接设置，所述顶板(4)顶面固定设置有把手(5)，所述顶板(4)顶面固定设置有限位块(6)，所述限位块(6)内插接有限位插销(7)。

8.根据权利要求1所述的一种具有鸡粪清理功能的蛋鸡养殖笼，其特征在于：所述支撑架(2)正面设置有食槽盒(8)，所述食槽盒(8)后面与支撑架(2)正面固定连接，所述支撑架(2)底面设置有支撑脚垫(9)，所述支撑脚垫(9)顶面与支撑架(2)底面固定连接。
