一种强风化岩石边坡生态防护器的制作方法

本技术涉及生态防护器领域，具体是一种强风化岩石边坡生态防护器。

背景技术：

1、公路、铁路、水利等工程建设与自然环境密切相关，其工程规模大、项目多、涉及面广，土石填挖工程形成的大量土石裸露边坡，破坏了既有植被，对当地生态环境影响较大，以往通常采用单纯的工程防护，如浆(干)砌片石、喷锚防护等，这些工程措施都导致原有植被破坏、水土流失、滑坡、边坡失稳等一系列生态环境和工程问题，边坡生态防护需要对边坡进行绿化保护，避免水土流失，目前市面上主要使用喷播机对边坡生态防护绿化进行喷料操作。

2、然而该种喷播机由于自身体积较大就因此在调节喷洒角度以便对不同区域边坡进行喷洒物料时，在此过程中，经常需要将喷头保持一个倾斜朝上的喷播角度，同时在手动进行水平转动，或者保持喷头水平不转动只进行竖直方向摆动的操作，其操作者需要花费较多的力气才能保持喷头的竖直倾斜不动或者水平不动，基于此，为了便于操作人员轻松控制喷头角度，提供一种强风化岩石边坡生态防护器。

技术实现思路

1、本实用新型的目的在于：为了实现便于操作人员轻松控制喷播机喷头角度的目的，提供一种强风化岩石边坡生态防护器。

2、为实现上述目的，本实用新型提供如下技术方案：一种强风化岩石边坡生态防护器，包括具有喷播机的喷洒组件，所述喷播机的上壁固定连接有第一管道，所述第一管道的顶端转动连接有转接管道，所述转接管道的一端转动连接有第二管道，所述第一管道的内部设有第一转动锁止组件，所述第一转动锁止组件包括：

3、开设于第一管道内部的升降槽，所述升降槽的底壁固定连接有第一弹簧，所述第一弹簧的顶端固定连接有第一固定环，所述第一固定环的上壁固定连接有延伸至第一管道上壁的第一限位杆，所述第一固定环的侧壁固定连接有延伸至第一管道侧壁的踏板；

4、所述转接管道的内部设有转接组件，所述转接组件包括：

5、开设于转接管道底壁的第一限位槽，所述第一限位槽设置有多个且呈圆周分布于转接管道的底壁，且所述第一限位槽的直径与第一限位杆的直径大小相匹配；

6、所述第一限位槽的外壁位于第二管道处开设有供第二管道转动的转接槽，所述转接槽的内壁开设有第二限位槽；

7、所述第二管道的内部设有第二转动锁止组件，所述第二转动锁止组件包括：

8、开设于第二管道内部的第一置物槽，所述第一置物槽的内壁固定连接有第二弹簧，所述第二弹簧的一端固定连接有第二固定环，所述第二固定环的外壁固定连接有第二限位杆，所述第二限位杆的一端延伸至第二管道外壁，所述第二限位杆的另一端外壁固定连接有第三固定环，所述第三固定环的侧壁固定连接有连接杆；

9、所述第二管道的内部位于连接杆处开设有第二置物槽，所述第二置物槽的上壁固定连接有第三弹簧，所述第三弹簧的底端固定连接有延伸至第二管道底壁的滑板，所述滑板的底壁固定连接有延伸杆。

10、作为本实用新型再进一步的方案：所述第二管道的外壁位于延伸杆的上端处固定连接有把手，通过把手可带动第二管道进行角度调节。

11、作为本实用新型再进一步的方案：所述第一管道的外壁位于踏板处开设有竖直滑槽，所述竖直滑槽的高度与踏板的滑动轨迹相匹配。

12、作为本实用新型再进一步的方案：所述第二限位槽设置有多个且呈圆周分布于转接槽的内壁，所述第二限位槽的直径与第二限位杆的直径大小相匹配。

13、作为本实用新型再进一步的方案：所述滑板的上壁正视呈倾斜向下的弧面结构，便于滑板上移挤压连接杆进行水平移动。

14、与现有技术相比，本实用新型的有益效果是：

15、通过设置第一转动锁止组件、转接组件、第二转动锁止组件，使得上拉延伸杆带动滑板挤压第三固定环、第二限位杆外移解除转接管道、第二管道的转动锁止，然后转动把手带动第二管道进行角度调节待调节好竖直方向的角度后，松开拉动延伸杆的手，实现第二管道的位置锁止，此时不再需要手动控制竖直方向上的力，只需对第二管道水平方向上的角度调节提供力，此时就实现了操作人员能够轻松控制喷播机喷头角度的目的。

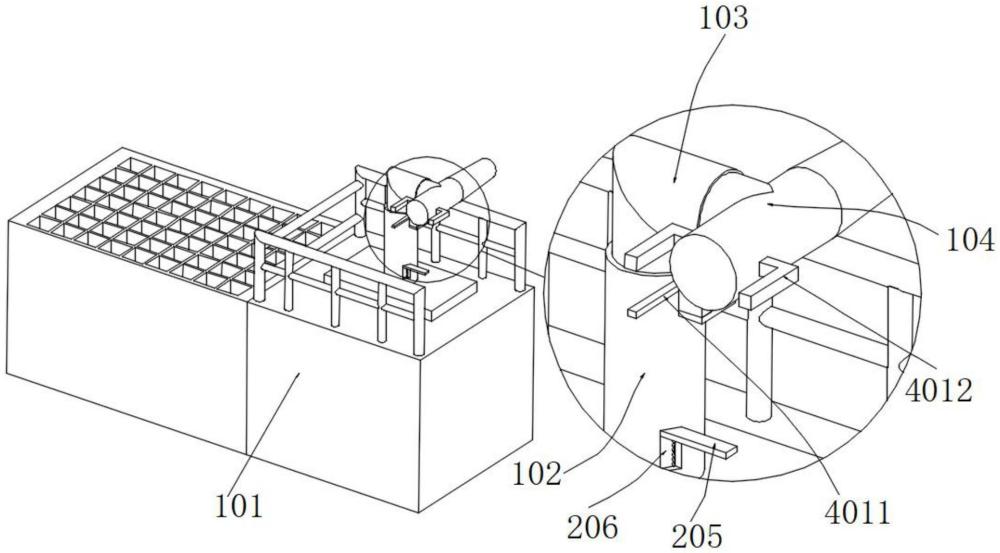

1.一种强风化岩石边坡生态防护器，包括具有喷播机(101)的喷洒组件(1)，所述喷播机(101)的上壁固定连接有第一管道(102)，所述第一管道(102)的顶端转动连接有转接管道(103)，所述转接管道(103)的一端转动连接有第二管道(104)，其特征在于，所述第一管道(102)的内部设有第一转动锁止组件(2)，所述第一转动锁止组件(2)包括：

2.根据权利要求1所述的一种强风化岩石边坡生态防护器，其特征在于，所述第二管道(104)的外壁位于延伸杆(4011)的上端处固定连接有把手(4012)，通过把手(4012)可带动第二管道(104)进行角度调节。

3.根据权利要求1所述的一种强风化岩石边坡生态防护器，其特征在于，所述第一管道(102)的外壁位于踏板(205)处开设有竖直滑槽(206)，所述竖直滑槽(206)的高度与踏板(205)的滑动轨迹相匹配。

4.根据权利要求1所述的一种强风化岩石边坡生态防护器，其特征在于，所述第二限位槽(303)设置有多个且呈圆周分布于转接槽(302)的内壁，所述第二限位槽(303)的直径与第二限位杆(404)的直径大小相匹配。

5.根据权利要求1所述的一种强风化岩石边坡生态防护器，其特征在于，所述滑板(4010)的上壁正视呈倾斜向下的弧面结构，便于滑板(4010)上移挤压连接杆(406)进行水平移动。
