一种偏移量调节机构及筑埂机的制作方法

本技术属于筑埂机，尤其涉及一种偏移量调节机构及筑埂机。

背景技术：

1、田埂作为田间地块的分界线，具有蓄水和供农户行走的功能。水田筑埂是水稻生产过程中的重要环节。筑梗机是一种专门用于水田筑埂作业的农业机械，包括机架、传动机构、开沟刀、镇压成型器等部件。筑埂机的机架上设置有牵引架，筑埂机通过牵引架与拖拉机三点后悬挂连接。单侧筑梗机在工作时，须保证拖拉机右侧后轮的外侧与镇压成型器的盘盖内侧处于前后对齐位置，以方便驾驶员根据拖拉机右侧后轮的位置判断成形田埂的位置。现有的单侧筑埂机上缺少能够调节偏移量的装置，使单侧筑埂机不能适配不同机型的拖拉机，兼容性差。

技术实现思路

1、本实用新型的目的在于提供一种偏移量调节机构及筑埂机，以解决现有技术中存在的筑埂机兼容性差的问题。

2、为实现上述目的，本实用新型采用的技术方案是：

3、一种偏移量调节机构，包括牵引架、机架、第一连杆、第二连杆和伸缩杆，所述第一连杆与所述第二连杆平行设置，所述第一连杆的两端分别与所述牵引架、所述机架铰接，所述第二连杆的两端分别与所述牵引架、所述机架铰接，所述伸缩杆包括套管、调节杆和定位销，所述套管套设在所述调节杆外，所述套管的一端与所述机架铰接，所述套管的另一端设有定位孔，所述调节杆的一端与所述牵引架铰接，所述调节杆上开设有多个沿其长度方向间隔设置的限位孔，所述定位销插设在所述定位孔和其中一个所述限位孔内。

4、本实用新型提供的偏移量调节机构的有益效果在于：与现有技术相比，牵引架通过第一连杆、第二连杆、伸缩杆与机架相连接，通过调节伸缩杆的长度即可调节机架相对于牵引架的偏移量，以适配不同机型的拖拉机，兼容性好。

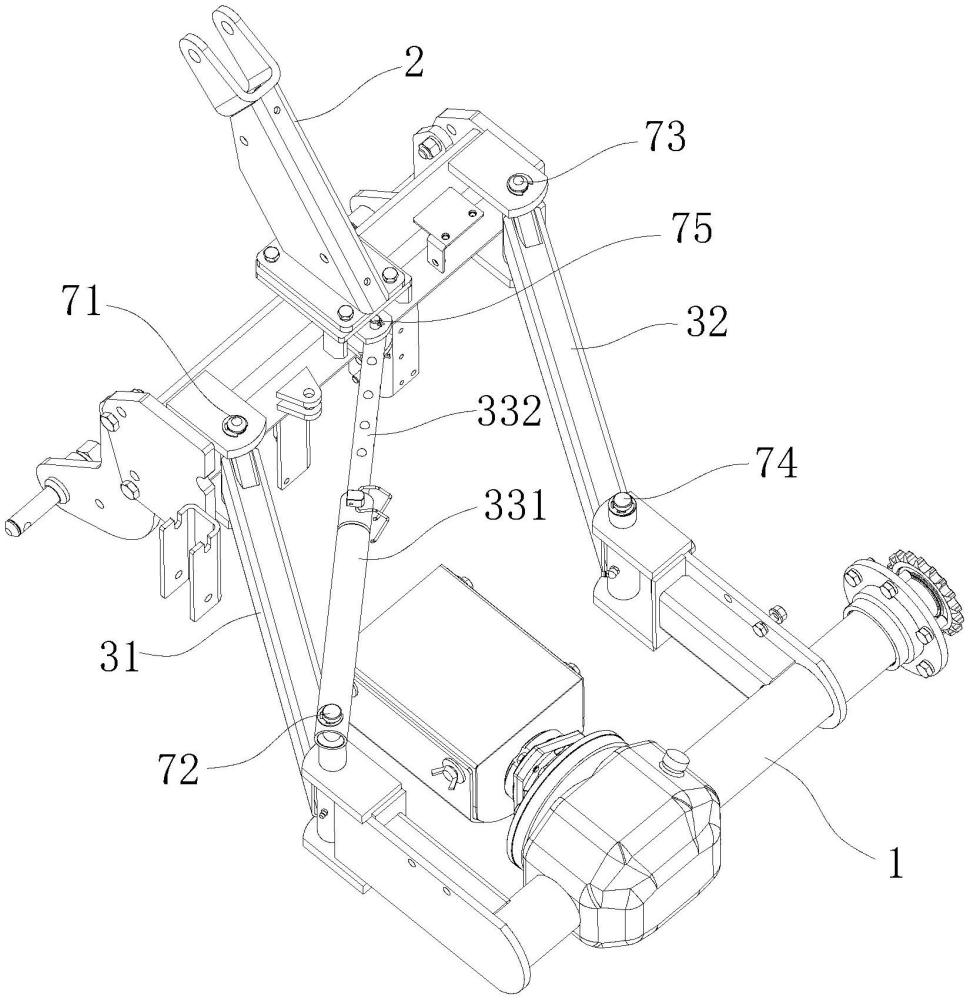

5、在其中一个实施例中，所述第一连杆的一端通过第一销轴与所述牵引架铰接，所述第一连杆的另一端通过第二销轴与所述机架铰接，所述第二连杆的一端通过第三销轴与所述牵引架铰接，所述第二连杆的另一端通过第四销轴与所述机架铰接，所述套管的一端通过所述第二销轴与所述机架铰接，所述调节杆的一端通过第五销轴与所述牵引架铰接，所述第五销轴位于所述第一销轴与所述第三销轴之间。

6、一种筑埂机，所述筑埂机包括以上任一项实施例所述的偏移量调节机构。

1.一种偏移量调节机构，其特征在于，包括牵引架、机架、第一连杆、第二连杆和伸缩杆，所述第一连杆与所述第二连杆平行设置，所述第一连杆的两端分别与所述牵引架、所述机架铰接，所述第二连杆的两端分别与所述牵引架、所述机架铰接，所述伸缩杆包括套管、调节杆和定位销，所述套管套设在所述调节杆外，所述套管的一端与所述机架铰接，所述套管的另一端设有定位孔，所述调节杆的一端与所述牵引架铰接，所述调节杆上开设有多个沿其长度方向间隔设置的限位孔，所述定位销插设在所述定位孔和其中一个所述限位孔内。

2.根据权利要求1所述的偏移量调节机构，其特征在于，所述第一连杆的一端通过第一销轴与所述牵引架铰接，所述第一连杆的另一端通过第二销轴与所述机架铰接，所述第二连杆的一端通过第三销轴与所述牵引架铰接，所述第二连杆的另一端通过第四销轴与所述机架铰接，所述套管的一端通过所述第二销轴与所述机架铰接，所述调节杆的一端通过第五销轴与所述牵引架铰接，所述第五销轴位于所述第一销轴与所述第三销轴之间。

3.一种筑埂机，其特征在于，所述筑埂机包括权利要求1或2所述的偏移量调节机构。
