一种牛养殖清洗装置的制作方法

本技术涉及牛养殖，具体为一种牛养殖清洗装置。

背景技术：

1、牛，属牛族，为牛亚科下的一个族，在对牛进行养殖时，需要用到消毒装置，对牛的养殖环境进行清洗，现有的消毒清洗装置，一般通过消毒液喷洒出来进行清洗，但是喷洒的力度低，很难对粪便清洗干净；

2、现有中国专利cn210519743u公布了一种牛养殖消毒清洗装置，该牛养殖消毒清洗装置通过毛刷的设计，在冲洗时，便于对地面进行刷洗，将粘附在地面上的粪便进行清除，增强了清洗的效果，同时固定机构的设计，便于对刷毛进行更换；

3、然而在实际使用中可以发现，平板状的毛刷若想对地面上的牛粪进行清理时，无法让毛刷与地面充分接触，只能让毛刷的端部与地面接触，在长时间使用过程中容易导致毛刷端部的毛被快速磨损，进而需要频繁更换毛刷。

技术实现思路

1、本实用新型的目的在于提供一种牛养殖清洗装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种牛养殖清洗装置，包括推车，所述推车的顶部固定安装有混合罐，所述推车的顶部固定安装有水泵，所述水泵的输出端连通设置有软管一，所述软管一的顶端设置有清理机构；

3、所述清理机构包括空心管一，所述空心管一的底端与软管一的顶端连通，所述空心管一的外壁固定套设有握把，所述握把的顶部固定安装有连接结构，所述连接结构的顶部固定安装有u型架，所述空心管一的外壁连通设置有软管二，所述u型架的内壁通过轴承转动连接有空心管二，所述空心管二的外壁固定套设有空心辊，所述空心辊的外壁开设有喷洒孔，所述喷洒孔与空心管二的内部连通，所述空心辊的外壁固定安装有刷毛，所述空心管二的前后两端端部设置有旋转接头，所述旋转接头远离空心管二的一侧端口与软管二连通；

4、所述混合罐的内部设置有搅拌机构。

5、进一步的，所述搅拌机构包括转轴，所述转轴的底端通过轴承与混合罐的顶部转动连接，所述转轴的外壁固定安装有齿轮一，所述齿轮一啮合有齿轮二，所述齿轮二的内壁固定安装有搅拌轴一，所述搅拌轴一通过轴承贯穿混合罐的顶部，所述转轴通过皮带轮组传动连接有搅拌轴二，所述搅拌轴二通过轴承贯穿混合罐的顶部，所述搅拌轴一、搅拌轴二的外壁固定安装有搅拌叶片。

6、进一步的，所述混合罐的外壁固定安装有卡座，所述空心管一的外壁固定套设有l型卡板，所述l型卡板卡在卡座内，所述卡座的底部内壁固定安装有橡胶垫，所述橡胶垫压在l型卡板的外壁上。

7、进一步的，所述连接结构包括固定筒，所述固定筒固定安装在空心管一的顶端，所述固定筒的内壁滑动设置有滑板，所述滑板的顶部固定安装有连接杆，所述连接杆的顶端与u型架的底部固定连接，所述滑板的底部固定安装有弹簧，所述弹簧的底端与固定筒的底部内壁固定连接，所述滑板的底部固定安装有限长杆，所述限长杆的长度小于弹簧的长度。

8、进一步的，所述推车的底部固定安装有万向轮，所述推车的顶部固定安装有推杆。

9、进一步的，所述搅拌轴二、搅拌轴一上的搅拌叶片均设置有多个，且搅拌轴二上的搅拌叶片和搅拌轴一上的搅拌叶片上下交错分布。

10、与现有技术相比，本实用新型的有益效果是：

11、1、用空心辊和刷毛代替平板状的毛刷，使得在对地面进行清理时，空心辊可以受力转动，进而切换不同部位的刷毛对地面进行清理，通过旋转接头、软管二将空心管一内的消毒水通入到空心管二内，进而从空心辊上的喷洒孔喷洒出去，实现一边清理一边冲洗的目的，提高清理消毒的效果；

12、2、通过转动转轴使得搅拌轴一、搅拌轴二同时转动，且让搅拌轴一、搅拌轴二的转动方向相反，进而使得搅拌轴一、搅拌轴二上的搅拌叶片能对混合罐内的液体进行充分搅拌。

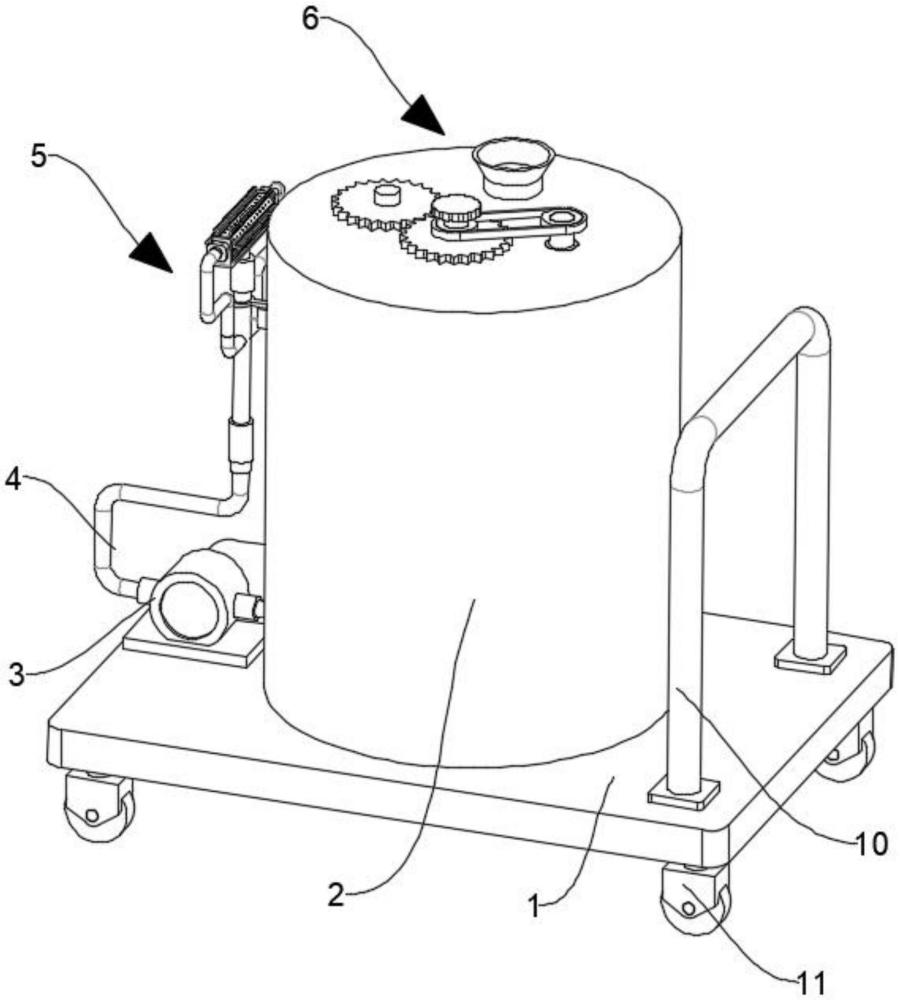

1.一种牛养殖清洗装置，包括推车(1)，其特征在于：所述推车(1)的顶部固定安装有混合罐(2)，所述推车(1)的顶部固定安装有水泵(3)，所述水泵(3)的输出端连通设置有软管一(4)，所述软管一(4)的顶端设置有清理机构(5)；

2.根据权利要求1所述的一种牛养殖清洗装置，其特征在于：所述搅拌机构(6)包括转轴(601)，所述转轴(601)的底端通过轴承与混合罐(2)的顶部转动连接，所述转轴(601)的外壁固定安装有齿轮一(602)，所述齿轮一(602)啮合有齿轮二(603)，所述齿轮二(603)的内壁固定安装有搅拌轴一(605)，所述搅拌轴一(605)通过轴承贯穿混合罐(2)的顶部，所述转轴(601)通过皮带轮组传动连接有搅拌轴二(606)，所述搅拌轴二(606)通过轴承贯穿混合罐(2)的顶部，所述搅拌轴一(605)、搅拌轴二(606)的外壁固定安装有搅拌叶片(604)。

3.根据权利要求1所述的一种牛养殖清洗装置，其特征在于：所述混合罐(2)的外壁固定安装有卡座(7)，所述空心管一(502)的外壁固定套设有l型卡板(8)，所述l型卡板(8)卡在卡座(7)内，所述卡座(7)的底部内壁固定安装有橡胶垫(9)，所述橡胶垫(9)压在l型卡板(8)的外壁上。

4.根据权利要求1所述的一种牛养殖清洗装置，其特征在于：所述连接结构(503)包括固定筒(5031)，所述固定筒(5031)固定安装在空心管一(502)的顶端，所述固定筒(5031)的内壁滑动设置有滑板(5034)，所述滑板(5034)的顶部固定安装有连接杆(5035)，所述连接杆(5035)的顶端与u型架(506)的底部固定连接，所述滑板(5034)的底部固定安装有弹簧(5032)，所述弹簧(5032)的底端与固定筒(5031)的底部内壁固定连接，所述滑板(5034)的底部固定安装有限长杆(5033)，所述限长杆(5033)的长度小于弹簧(5032)的长度。

5.根据权利要求1所述的一种牛养殖清洗装置，其特征在于：所述推车(1)的底部固定安装有万向轮(11)，所述推车(1)的顶部固定安装有推杆(10)。

6.根据权利要求2所述的一种牛养殖清洗装置，其特征在于：所述搅拌轴二(606)、搅拌轴一(605)上的搅拌叶片(604)均设置有多个，且搅拌轴二(606)上的搅拌叶片(604)和搅拌轴一(605)上的搅拌叶片(604)上下交错分布。
