一种乔木剪伐装置的制作方法

本技术涉及剪伐装置，特别涉及一种乔木剪伐装置。

背景技术：

1、园林绿化是在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。园林绿化乔木修剪时，需要用到一种乔木剪伐装置；

2、为此，公开号为cn219288221u的专利公开了一种桑树剪伐装置，包括背箱、喷头、电动刀头；本实用新型通过第二腔体中的移动电源和控制手柄上的控制开关配合，可对电动伸缩杆进行伸缩，实现桑树进行剪伐、修枝，提高了修剪效率和范围，第一腔体中的填充桑树修剪后伤口愈合药、消毒药，可通过连接管外围控制开关控制泵体，对修剪后伤口及时喷涂药物，实现了对桑树修剪后，统一及时喷涂药物，提高了伤口愈合时效，且能对伤口进行消毒，防治伤口感染或病株交叉感染，而背箱可将该修剪机构用移动电源与喷涂伤口愈合药物进行背负携带，使用便捷；

3、上述中的桑树剪伐装置虽然便于拆装收纳携带，但是该装置不能够对收集到收集箱中的大乔木进行粉碎，导致不便后期进行处理，使得其在使用时便捷性低下。

技术实现思路

1、本实用新型的目的是提供一种乔木剪伐装置，用以解决现有的乔木剪伐装置不便粉碎的缺陷。

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种乔木剪伐装置，包括机壳和安装座；

3、所述机壳顶端的一侧固定有安装座，所述机壳顶部的一侧设置有通孔，所述机壳的一侧固定有固定座，所述固定座的顶部设置有内置腔，所述固定座的底部设置有收集框，所述收集框的一侧设置有手柄，所述固定座中部的一侧设置有落料口；

4、所述内置腔的内部设置有粉碎结构，所述粉碎结构包括驱动轴、粉碎刀、过滤网、连接座、负压风机以及驱动电机，所述驱动轴设置于内置腔的内部；

5、所述机壳的底部设置有剪切结构。

6、使用该装置时，通过设置有粉碎结构，实现了该装置便于粉碎的功能，从而提高了该乔木剪伐装置在使用时的便捷性；通过设置有剪切结构，实现了该装置便于剪切的功能，从而提高了该乔木剪伐装置在使用时的适用性。

7、优选的，所述剪切结构包括第一切割刀辊、第二切割刀辊、防护罩、从动齿轮、主动齿轮以及传动电机，所述第二切割刀辊设置于机壳底部的一侧，所述第二切割刀辊的一侧设置有第一切割刀辊，所述防护罩固定于机壳的一侧，所述第二切割刀辊的一端延伸至防护罩的内部并固定有主动齿轮，所述第一切割刀辊的一端延伸至防护罩的内部并固定有从动齿轮，所述主动齿轮的一侧防护罩的外部安装有传动电机。启动传动电机，传动电机会带动主动齿轮在防护罩的内部转动，防护罩会带动第二切割刀辊在机壳的内部转动，同时主动齿轮会带动从动齿轮转动，从动齿轮会带动第一切割刀辊转动，在第一切割刀辊和第二切割刀辊的相互配合下，实现了该装置便于剪切的功能。

8、优选的，所述主动齿轮的一端与传动电机的输出端固定连接，所述主动齿轮和防护罩啮合连接。

9、优选的，所述第一切割刀辊远离从动齿轮的一端与机壳的内壁呈转动连接，所述第二切割刀辊远离主动齿轮的一端与机壳的内壁呈转动连接。

10、优选的，所述驱动轴穿过固定座的一侧安装有驱动电机，所述驱动轴一端的外壁上安装有负压风机，所述驱动轴的另一端的外壁上固定有连接座，所述连接座的外侧均匀固定有粉碎刀，所述驱动轴的外侧套设有过滤网。启动驱动电机，驱动电机会带动驱动轴转动，同时驱动轴会带动负压风机和粉碎刀转动，通过负压风机使机壳内部的乔木通过通孔进入内置腔的内部，此时粉碎刀会对乔木进行粉碎，粉碎后的乔木通过剪切结构落入收集框的内，在过滤网的作用下，避免粉碎的渣进入负压风机的内部，防止堵塞。

11、优选的，所述过滤网的外侧壁与固定座固定连接，所述粉碎刀在连接座的外侧呈等间距分布。

12、优选的，所述驱动轴的一端穿过固定座并与驱动电机的输出端固定连接，所述驱动轴的另一端延伸至固定座的内部并与固定座呈转动连接设计。

13、本实用新型提供的一种乔木剪伐装置，其优点在于：

14、通过设置有粉碎结构，启动驱动电机，驱动电机会带动驱动轴转动，同时驱动轴会带动负压风机和粉碎刀转动，通过负压风机使机壳内部的乔木通过通孔进入内置腔的内部，此时粉碎刀会对乔木进行粉碎，粉碎后的乔木通过剪切结构落入收集框的内，在过滤网的作用下，避免粉碎的渣进入负压风机的内部，防止堵塞，实现了该装置便于粉碎的功能，从而提高了该乔木剪伐装置在使用时的便捷性；

15、通过设置有剪切结构，启动传动电机，传动电机会带动主动齿轮在防护罩的内部转动，防护罩会带动第二切割刀辊在机壳的内部转动，同时主动齿轮会带动从动齿轮转动，从动齿轮会带动第一切割刀辊转动，在第一切割刀辊和第二切割刀辊的相互配合下，实现了该装置便于剪切的功能，从而提高了该乔木剪伐装置在使用时的适用性。

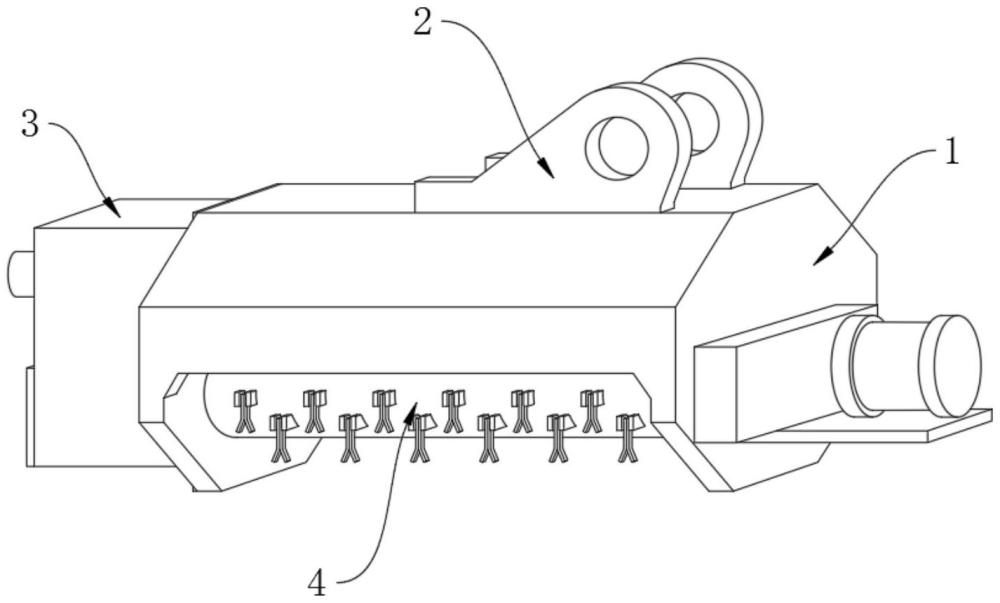

1.一种乔木剪伐装置，包括机壳(1)和安装座(2)；

2.根据权利要求1所述的一种乔木剪伐装置，其特征在于：所述剪切结构(4)包括第一切割刀辊(401)、第二切割刀辊(402)、防护罩(403)、从动齿轮(404)、主动齿轮(405)以及传动电机(406)，所述第二切割刀辊(402)设置于机壳(1)底部的一侧，所述第二切割刀辊(402)的一侧设置有第一切割刀辊(401)，所述防护罩(403)固定于机壳(1)的一侧，所述第二切割刀辊(402)的一端延伸至防护罩(403)的内部并固定有主动齿轮(405)，所述第一切割刀辊(401)的一端延伸至防护罩(403)的内部并固定有从动齿轮(404)，所述主动齿轮(405)的一侧防护罩(403)的外部安装有传动电机(406)。

3.根据权利要求2所述的一种乔木剪伐装置，其特征在于：所述主动齿轮(405)的一端与传动电机(406)的输出端固定连接，所述主动齿轮(405)和防护罩(403)啮合连接。

4.根据权利要求2所述的一种乔木剪伐装置，其特征在于：所述第一切割刀辊(401)远离从动齿轮(404)的一端与机壳(1)的内壁呈转动连接，所述第二切割刀辊(402)远离主动齿轮(405)的一端与机壳(1)的内壁呈转动连接。

5.根据权利要求1所述的一种乔木剪伐装置，其特征在于：所述驱动轴(601)穿过固定座(3)的一侧安装有驱动电机(606)，所述驱动轴(601)一端的外壁上安装有负压风机(605)，所述驱动轴(601)的另一端的外壁上固定有连接座(604)，所述连接座(604)的外侧均匀固定有粉碎刀(602)，所述驱动轴(601)的外侧套设有过滤网(603)。

6.根据权利要求5所述的一种乔木剪伐装置，其特征在于：所述过滤网(603)的外侧壁与固定座(3)固定连接，所述粉碎刀(602)在连接座(604)的外侧呈等间距分布。

7.根据权利要求5所述的一种乔木剪伐装置，其特征在于：所述驱动轴(601)的一端穿过固定座(3)并与驱动电机(606)的输出端固定连接，所述驱动轴(601)的另一端延伸至固定座(3)的内部并与固定座(3)呈转动连接设计。
