一种密封性较高的柑橘施肥装置的制作方法

本技术涉及柑橘施肥装置领域，尤其涉及一种密封性较高的柑橘施肥装置。

背景技术：

1、柑橘施肥装置是一种用于给柑橘树施肥的装置；这种装置可以帮助农民在柑橘树的生长季节提供适量的营养素，以促进柑橘树的健康生长和提高果实产量；该装置的工作原理是通过一个定时喷洒系统，在合适的时间和地点喷洒肥料水溶液到柑橘树的根部；这种喷洒方式保证了肥料能够被柑橘树有效吸收，并且避免了肥料的浪费；柑橘施肥装置还具有智能化的特点，可以根据柑橘树的生长阶段和需求，调整施肥的频率和浓度；这使得农民可以更好地管理柑橘树的营养，使其得到适量的肥料，避免了过度施肥和不足施肥带来的问题；在使用柑橘施肥装置进行施肥时，采用人工控制装置进行移动，进行挖坑，挖坑之后再进行施肥的方法，一方面所有步骤都需要人工操作，工作量大，另一方面挖坑不均匀会导致施肥不均匀，使得施肥效果较差。

技术实现思路

1、为了克服在使用柑橘施肥装置进行施肥时，采用人工控制装置进行移动，进行挖坑，挖坑之后再进行施肥的方法，一方面所有步骤都需要人工操作，工作量大，另一方面挖坑不均匀会导致施肥不均匀，使得施肥效果较差的问题。

2、本实用新型的技术方案为：一种密封性较高的柑橘施肥装置，包括有机架、固定组件、驱动组件、挖坑组件、施肥组件、密封组件和搅拌组件，固定组件设置于机架的下方，驱动组件设置于机架的上方，挖坑组件设置于机架的下方，驱动组件与挖坑组件连接，施肥组件设置于机架的顶面上，密封组件设置于施肥组件的内部，搅拌组件设置于施肥组件的内部。

3、优选的，通过设置固定组件可以带动机架进行移动，且可以对机架进行固定，通过设置驱动组件可以对挖坑组件进行驱动，通过设置施肥组件可以向挖好的坑内进行施肥，通过设置密封组件可以对施肥组件进行密封，防止肥料挥发，通过设置搅拌组件可以对施肥组件内部的肥料进行搅拌，防止肥料沉淀或者不均匀，使得施肥更加均匀。

4、作为优选，固定组件包括有升降伸缩杆、安装板、万向轮和固定座，升降伸缩杆设置为多组，升降伸缩杆的一端与机架的底面固定连接，安装板设置为多组，升降伸缩杆的另一端与安装板固定连接，万向轮设置为多组，万向轮设置于安装板的底面上，固定座设置为多组，固定座设置于机架的底面上，在使用时，通过设置升降伸缩杆可以通过安装板带动万向轮进行移动，通过设置安装板可以对万向轮进行安装，从而可以利用万向轮带动装置进行移动，且将万向轮向上移动，即可利用固定座对装置进行固定，且可以使得挖坑组件深入地下，进行挖坑操作。

5、作为优选，驱动组件包括有驱动电机、驱动轴和驱动齿轮，驱动电机设置于机架的顶面上，驱动齿轮设置于机架的下方，驱动轴的一端与驱动电机的输出端固定连接，驱动轴的另一端与驱动齿轮固定连接，在使用时，通过设置驱动电机可以带动驱动轴进行转动，从而利用驱动轴带动驱动齿轮转动。

6、作为优选，挖坑组件包括有弧形仓、弧形移动杆和犁头，弧形仓设置于机架的底面上，弧形移动杆设置于弧形仓的内部，弧形移动杆的一侧设置有齿条，弧形仓的侧壁上开设有开口，驱动齿轮设置于开口的内部，驱动齿轮与弧形移动杆啮合，犁头设置于弧形移动杆的一端，机架的一侧开设有定位口，在使用时，通过设置弧形仓可以对弧形移动杆进行固定和安装，通过设置弧形移动杆可以对犁头进行安装，且通过弧形移动杆与驱动齿轮啮合，从而驱动齿轮转动带动弧形移动杆在弧形仓内移动，从而带动犁头移动，进行挖坑，通过设置定位口可以将将装置与柑橘树进行定位，从而实现在柑橘树周围进行自动挖坑并施肥。

7、作为优选，施肥组件包括有储存罐、施肥管道和阀门，储存罐设置于机架的顶面上，施肥管道的一端与储存罐的一侧底端贯通连接，施肥管道的另一端设置于机架的下方，阀门设置于施肥管道上，在使用时，通过设置储存罐可以对肥料进行储存，通过设置施肥管道可以向挖好的坑内输送肥料，通过设置阀门可以控制施肥管道的打开和关闭，从而实现自动施肥。

8、作为优选，密封组件包括有密封仓、密封板、连接弹簧、连接杆和密封盖，密封仓设置于储存罐的内部，密封仓与储存罐的内部顶面固定连接，密封仓的顶面开设有进料口，密封盖设置于进料口的内部，密封盖与储存罐螺纹连接，连接弹簧的一端与密封仓的内部顶面固定连接，连接弹簧的另一端与密封板固定连接，连接杆的一端与密封盖的底面固定连接，连接杆的另一端与密封板抵触连接，密封板为橡胶材料制成，密封仓的底面与储存罐贯通连接，在使用时，通过设置密封仓和进料口可以向储存罐内输送肥料和水，通过设置密封盖可以对密封仓的顶面进行密封，且密封盖带动连接杆移动，从而将密封板向下压，可以将密封仓的底面进行密封，实现双重密封，密封性更好，且在密封盖打开的时候，连接弹簧拉动密封板，将密封仓与储存罐贯通，实现储存罐的打开，使用简单，密封性好。

9、作为优选，搅拌组件包括有搅拌电机、搅拌轴和搅拌叶，搅拌电机设置于储存罐的的顶面上，搅拌轴设置于储存罐的内部，搅拌轴的一端与搅拌电机的输出端固定连接，搅拌叶设置为多组，搅拌叶设置于搅拌轴的外部，在使用时，通过设置搅拌电机可以带动搅拌轴和搅拌叶进行转动，从而可以对储存罐内的肥料进行搅拌，防止肥料沉淀或者不均匀，使得施肥更加均匀。

10、本实用新型的有益效果：

11、1、相对于现有技术采用人工控制装置进行移动，进行挖坑，挖坑之后再进行施肥的方法，一方面所有步骤都需要人工操作，工作量大，另一方面挖坑不均匀会导致施肥不均匀，使得施肥效果较差，该施肥装置通过设置驱动机构，在装置移动到指定位置后，驱动机构驱动犁头进行挖坑，挖坑更加均匀，从而使得施肥更加均匀，施肥效果好；

12、2、通过设置驱动电机可以带动驱动轴进行转动，从而利用驱动轴带动驱动齿轮转动，通过设置弧形仓可以对弧形移动杆进行固定和安装，通过设置弧形移动杆可以对犁头进行安装，且通过弧形移动杆与驱动齿轮啮合，从而驱动齿轮转动带动弧形移动杆在弧形仓内移动，从而带动犁头移动，进行挖坑，通过设置定位口可以将将装置与柑橘树进行定位，从而实现在柑橘树周围进行自动挖坑并施肥；

13、3、通过设置密封仓和进料口可以向储存罐内输送肥料和水，通过设置密封盖可以对密封仓的顶面进行密封，且密封盖带动连接杆移动，从而将密封板向下压，可以将密封仓的底面进行密封，实现双重密封，密封性更好，且在密封盖打开的时候，连接弹簧拉动密封板，将密封仓与储存罐贯通，实现储存罐的打开，使用简单，密封性好。

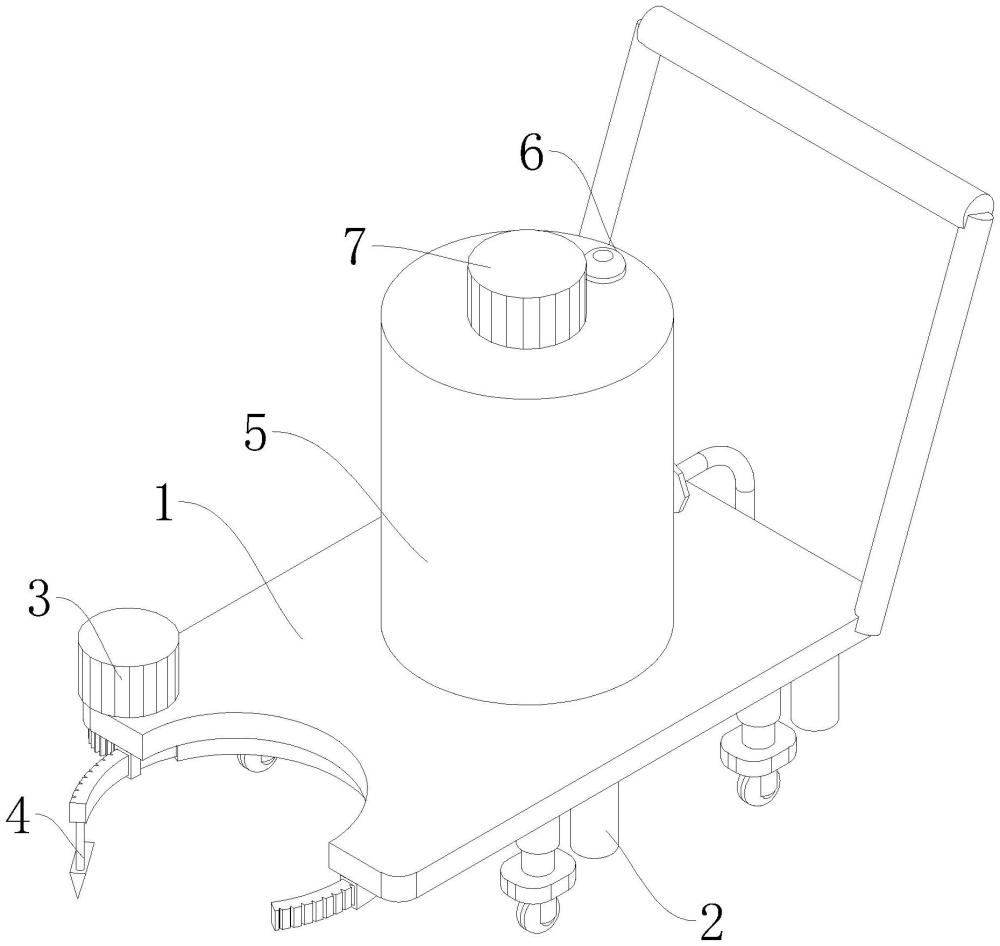

1.一种密封性较高的柑橘施肥装置，包括有机架(1)；其特征在于：还包括有固定组件(2)、驱动组件(3)、挖坑组件(4)、施肥组件(5)、密封组件(6)和搅拌组件(7)，固定组件(2)设置于机架(1)的下方，驱动组件(3)设置于机架(1)的上方，挖坑组件(4)设置于机架(1)的下方，驱动组件(3)与挖坑组件(4)连接，施肥组件(5)设置于机架(1)的顶面上，密封组件(6)设置于施肥组件(5)的内部，搅拌组件(7)设置于施肥组件(5)的内部。

2.根据权利要求1所述的一种密封性较高的柑橘施肥装置，其特征在于：固定组件(2)包括有升降伸缩杆(201)、安装板(202)、万向轮(203)和固定座(204)，升降伸缩杆(201)设置为多组，升降伸缩杆(201)的一端与机架(1)的底面固定连接，安装板(202)设置为多组，升降伸缩杆(201)的另一端与安装板(202)固定连接，万向轮(203)设置为多组，万向轮(203)设置于安装板(202)的底面上，固定座(204)设置为多组，固定座(204)设置于机架(1)的底面上。

3.根据权利要求1所述的一种密封性较高的柑橘施肥装置，其特征在于：驱动组件(3)包括有驱动电机(301)、驱动轴(302)和驱动齿轮(303)，驱动电机(301)设置于机架(1)的顶面上，驱动齿轮(303)设置于机架(1)的下方，驱动轴(302)的一端与驱动电机(301)的输出端固定连接，驱动轴(302)的另一端与驱动齿轮(303)固定连接。

4.根据权利要求3所述的一种密封性较高的柑橘施肥装置，其特征在于：挖坑组件(4)包括有弧形仓(401)、弧形移动杆(402)和犁头(403)，弧形仓(401)设置于机架(1)的底面上，弧形移动杆(402)设置于弧形仓(401)的内部，弧形移动杆(402)的一侧设置有齿条，弧形仓(401)的侧壁上开设有开口(404)，驱动齿轮(303)设置于开口(404)的内部，驱动齿轮(303)与弧形移动杆(402)啮合，犁头(403)设置于弧形移动杆(402)的一端，机架(1)的一侧开设有定位口(405)。

5.根据权利要求1所述的一种密封性较高的柑橘施肥装置，其特征在于：施肥组件(5)包括有储存罐(501)、施肥管道(502)和阀门(503)，储存罐(501)设置于机架(1)的顶面上，施肥管道(502)的一端与储存罐(501)的一侧底端贯通连接，施肥管道(502)的另一端设置于机架(1)的下方，阀门(503)设置于施肥管道(502)上。

6.根据权利要求5所述的一种密封性较高的柑橘施肥装置，其特征在于：密封组件(6)包括有密封仓(601)、密封板(602)、连接弹簧(603)、连接杆(604)和密封盖(605)，密封仓(601)设置于储存罐(501)的内部，密封仓(601)与储存罐(501)的内部顶面固定连接，密封仓(601)的顶面开设有进料口，密封盖(605)设置于进料口的内部，密封盖(605)与储存罐(501)螺纹连接，连接弹簧(603)的一端与密封仓(601)的内部顶面固定连接，连接弹簧(603)的另一端与密封板(602)固定连接，连接杆(604)的一端与密封盖(605)的底面固定连接，连接杆(604)的另一端与密封板(602)抵触连接，密封板(602)为橡胶材料制成，密封仓(601)的底面与储存罐(501)贯通连接。

7.根据权利要求5所述的一种密封性较高的柑橘施肥装置，其特征在于：搅拌组件(7)包括有搅拌电机(701)、搅拌轴(702)和搅拌叶(703)，搅拌电机(701)设置于储存罐(501)的顶面上，搅拌轴(702)设置于储存罐(501)的内部，搅拌轴(702)的一端与搅拌电机(701)的输出端固定连接，搅拌叶(703)设置为多组，搅拌叶(703)设置于搅拌轴(702)的外部。
