一种园林工程用育苗嫁接器的制作方法

本技术涉及园林工程,具体为一种园林工程用育苗嫁接器。
背景技术:
1、园林工程是指以工程手段和艺术方法,通过对园林各个设计要素的现场施工而使目标园地成为特定优美景观区域的过程,也就是在特定范围内,通过人工手段将园林的多个设计要素进行工程处理,以使园地达到一定的审美要求和艺术氛围,这一工程实施的过程就是园林工程。
2、根据公开专利的专利号为201620963265.6的一种瓜类蔬菜育苗嫁接器可知,在实现本实用新型的过程中,发明人发现现有技术中至少存在以下问题没有得到解决,通过复位弹簧、刀槽转动铰链、防护套、一号切块、二号切块和切割刀,达到了结构简单,合理,方便了人们的嫁接操作,提高了嫁接效率,实用性强的问题,使用过程中,传统的园林工程用育苗嫁接器使用时,嫁接器上的育苗嫁接口位置处于敞开的状态,嫁接器上的刀片容易与工作人员的肢体发生接触,具有一定的危险性,同时嫁接处理的育苗杆规格不同,需要随时根据育苗杆的规格调整弧板的位置。为此,需要设计新的技术方案给予解决。
技术实现思路
1、本实用新型的目的在于克服现有技术的不足,适应现实需要,提供一种园林工程用育苗嫁接器,以解决现有园林工程用育苗嫁接器在使用时,不便将育苗嫁接口的位置进行封堵,安全性能较低,同时无法根据育苗杆的规格调整弧板位置的技术问题。
2、为了实现本实用新型的目的,本实用新型所采用的技术方案为:设计一种园林工程用育苗嫁接器,包括连接架,所述连接架一侧焊接有带动连接架移动的握把b,所述握把b一侧转动连接有带动握把a转动的转轴,所述握把a一侧螺丝固定有对园林工程的育苗嫁接处理的刀片b,所述连接架内部插接有连接弧板的固定杆,所述弧板内侧螺丝固定有对园林工程的育苗嫁接处理的刀片a,所述连接架外侧焊接有固定弹簧a的固定板,所述弹簧a一侧焊接有连接驱动板的支块;当要对园林工程用的育苗进行嫁接处理时,拉动固定板上的驱动板,随后驱动板带动支块进行移动,然后固定板内的弹簧a进行压缩,随后支块与弧板分离,随后将育苗枝干放入连接架内,然后压动握把a,随后握把a通过握把b上的转轴转动,随后握把a上的刀片b与弧板内的刀片a对育苗杆进行剪下嫁接处理,当对育苗杆修剪嫁接处理后,将育苗杆从连接架内移出,弹簧a带动支块进行移动,然后支块与弧板接触,从而避免工作人员的肢体与刀片a和刀片b接触,提高安全性能。
3、优选的,所述固定杆内部焊接有带动固定块复位的弹簧b,所述连接架表面开设有对固定块限位的限位孔;当要调整弧板的位置时,压动连接架上的固定块,然后固定块一侧的弹簧b进行压缩,随后固定块从连接架表面开设的限位孔内移出,然后固定块进入固定杆内部,固定块、弹簧b和固定杆均设置有两组,然后拉动弧板移动,随后弧板在连接架内移动,当弧板位置调整结束后,弹簧b带动固定块向外弹出,然后固定块进入连接架表面开设的另一个限位孔内,将固定块进行限位处理,从而便于根据需要调整弧板的位置。
4、优选的,所述固定板表面开设有使驱动板移动的连接槽;当驱动板带动支块进行移动时,驱动板在固定板表面开设的连接槽内滑动,提高驱动板移动的稳定性。
5、优选的,所述固定板内部焊接有支杆,且支杆外侧滑套连接有带动支块移动的支套;当支块在固定板内移动时,支块外的支套在支杆外部滑动,提高支块移动的稳定性。
6、优选的,所述握把a和握把b表面粘接有提高摩擦力的胶套;当工作人员手持握把a和握把b时,握把a和握把b外的胶套提高对工作人员手掌的摩擦力,避免握把a和握把b发生滑动。
7、优选的,所述转轴表面涂抹有使握把a转动的润滑油;当园林工程的育苗嫁接使,握把a通过握把b上的转轴转动时,转轴上的润滑油降低握把a转动的摩擦力,提高育苗嫁接的效率。
8、优选的,所述弹簧b和弹簧a表面喷涂有提高使用寿命的防锈漆;当对育苗进行修剪嫁接时,育苗上的露水和汁液会与嫁接器接触,弹簧b和弹簧a表面喷涂的防锈漆避免弹簧b和弹簧a发生腐蚀,提高弹簧b和弹簧a的使用寿命。
9、与现有技术相比,本实用新型的有益效果在于:
10、1.本实用新型通过设置的弹簧b、固定块、固定杆、弧板、连接架和限位孔,当要调整弧板的位置时,压动连接架上的固定块,然后固定块一侧的弹簧b进行压缩,随后固定块从连接架表面开设的限位孔内移出,然后固定块进入固定杆内部,固定块、弹簧b和固定杆均设置有两组,然后拉动弧板移动,随后弧板在连接架内移动,当弧板位置调整结束后,弹簧b带动固定块向外弹出,然后固定块进入连接架表面开设的另一个限位孔内,将固定块进行限位处理,从而便于根据需要调整弧板的位置。
11、2.本实用新型通过安装的驱动板、弹簧a、弧板、支块和固定板,当要对园林工程用的育苗进行嫁接处理时,拉动固定板上的驱动板,随后驱动板带动支块进行移动,然后固定板内的弹簧a进行压缩,随后支块与弧板分离,随后将育苗枝干放入连接架内,然后压动握把a,随后握把a通过握把b上的转轴转动,随后握把a上的刀片b与弧板内的刀片a对育苗杆进行剪下嫁接处理,当对育苗杆修剪嫁接处理后,将育苗杆从连接架内移出,弹簧a带动支块进行移动,然后支块与弧板接触,从而避免工作人员的肢体与刀片a和刀片b接触,提高安全性能。
技术特征:

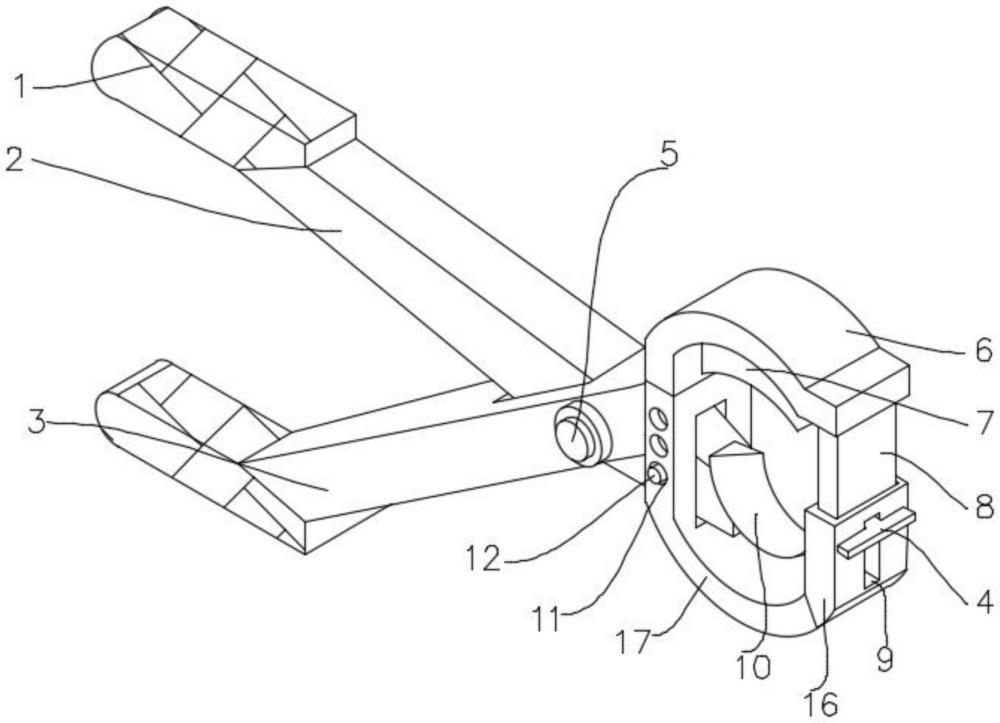

1.一种园林工程用育苗嫁接器,包括连接架(17),其特征在于,所述连接架(17)一侧焊接有带动连接架(17)移动的握把b(3),所述握把b(3)一侧转动连接有带动握把a(2)转动的转轴(5),所述握把a(2)一侧螺丝固定有对园林工程的育苗嫁接处理的刀片b(10),所述连接架(17)内部插接有连接弧板(6)的固定杆(18),所述弧板(6)内侧螺丝固定有对园林工程的育苗嫁接处理的刀片a(7),所述连接架(17)外侧焊接有固定弹簧a(13)的固定板(16),所述弹簧a(13)一侧焊接有连接驱动板(4)的支块(8)。
2.如权利要求1所述的一种园林工程用育苗嫁接器,其特征在于,所述固定杆(18)内部焊接有带动固定块(12)复位的弹簧b(19),所述连接架(17)表面开设有对固定块(12)限位的限位孔(11)。
3.如权利要求1所述的一种园林工程用育苗嫁接器,其特征在于,所述固定板(16)内部焊接有支杆(15),且支杆(15)外侧滑套连接有带动支块(8)移动的支套(14)。
4.如权利要求1所述的一种园林工程用育苗嫁接器,其特征在于,所述固定板(16)表面开设有使驱动板(4)移动的连接槽(9)。
5.如权利要求1所述的一种园林工程用育苗嫁接器,其特征在于,所述握把a(2)和握把b(3)表面粘接有提高摩擦力的胶套(1)。
6.如权利要求1所述的一种园林工程用育苗嫁接器,其特征在于,所述转轴(5)表面涂抹有使握把a(2)转动的润滑油。
7.如权利要求2所述的一种园林工程用育苗嫁接器,其特征在于,所述弹簧b(19)和弹簧a(13)表面喷涂有提高使用寿命的防锈漆。
技术总结
本技术涉及一种园林工程用育苗嫁接器,旨在解决园林工程的技术问题,包括连接架,所述连接架一侧焊接有带动连接架移动的握把B,所述握把B一侧转动连接有带动握把A转动的转轴,所述握把A一侧螺丝固定有对园林工程的育苗嫁接处理的刀片B,所述连接架内部插接有连接弧板的固定杆,所述弧板内侧螺丝固定有对园林工程的育苗嫁接处理的刀片A,所述连接架外侧焊接有固定弹簧A的固定板,所述弹簧A一侧焊接有连接驱动板的支块;本技术具有解决现有园林工程用育苗嫁接器在使用时,不便将育苗嫁接口的位置进行封堵,安全性能较低,同时无法根据育苗杆的规格调整弧板位置的技术问题。
技术研发人员:曹超
受保护的技术使用者:博兴县城乡环境卫生管理服务中心
技术研发日:20240103
技术公布日:2024/9/2
