一种电力杆塔顶头驱鸟防护装置的制作方法

本发明属于电力，具体涉及一种电力杆塔顶头驱鸟防护装置。

背景技术：

1、杆塔是架空输电线路中必不可少的支撑物，其多由钢材或钢筋混凝土制成，是架空送电线路本体的主要部分，它的作用是支持导线和避雷线，保证导线与避雷线之间、导线与导线之间、导线与地面或交叉跨越物之间所需的距离；随着近几年我国对基础设施的投入加大，越来越多的杆塔被架设，而现有杆塔的塔体均采用管状结构，该结构在具体使用时，由于顶端未设置有有效的防护装置，会造成雨水的渗入，长时间的雨水渗入会腐蚀杆塔本体，从而降低杆塔本体的强度，存在较大的安全隐患；并且，电力杆塔在户外高空长时间使用的过程中规，鸟类的停留以及搭窝很容易造成电力设备的跳闸短路故障，对电力设备的安全运行构成相当大的威胁；因此，为解决上述问题，开发一种结构设计合理且驱鸟及防护效果好的电力杆塔顶头驱鸟防护装置很有必要。

技术实现思路

1、本发明的目的是为了克服现有技术的不足，而提供一种结构设计合理且驱鸟及防护效果好的电力杆塔顶头驱鸟防护装置。

2、本发明的目的是这样实现的：一种电力杆塔顶头驱鸟防护装置，包括安装底板、防护顶板、第一转板、第二转板、防护滤网和控制箱，所述安装底板上表面的中心处竖向固定设置有支杆，上表面的两端均转动穿设有固定螺栓，所述防护顶板同心固定设置于支杆的上方，且防护顶板的下表面同心固定设置有中间连接环，上表面的中间位置竖向固定设置有固定杆，所述固定杆上端的外部转动套设有连接套管，所述连接套管的两侧均固定设置有横杆，所述横杆的外端固定连接有驱鸟镜，所述中间连接环两侧面的中部均横向设置有方形通孔，所述方形通孔的内部滑动穿设有方形调节块，所述方形调节块的外端面位于中间连接环的外部，并固定设置有电子驱鸟器，内端面位于中间连接环的内部，并与支杆之间横向固定设置有电动推杆；所述第一转板位于中间连接环的下方，其整体呈环形，套设于支杆上端的外部，并与中间连接环通过转盘轴承同心转动连接；所述第二转板位于安装底板的上方，并通过其中心处的轴承转动套设于支杆的外部，所述防护滤网整体为圆台状结构，由上至下其直径逐渐减小，且防护滤网可拆卸的限位设置于第一转板和第二转板之间，所述控制箱固定设置于支杆外侧面的中部，且电子驱鸟器和电动推杆均通过导线与控制箱电连接。

3、所述防护顶板整体呈圆台状，由上至下其直径逐渐增大。

4、所述固定杆的上端整体呈弧形。

5、所述安装底板下表面的中心处设置有凹槽，所述凹槽的内部固定设置有电磁铁，且电磁铁通过导线与控制箱电连接。

6、所述中间连接环前端的中部固定设置有警示灯件。

7、本发明的有益效果：本发明通过设置安装底板和固定螺栓，利用固定螺栓可通过安装底板实现本发明整体于电力杆塔顶端的固定安装；通过设置防护顶板，利用其可对电力杆塔起到防护的作用，从而避免因雨水渗入，而对杆塔本体造成腐蚀，影响杆塔强度的问题；通过设置固定杆、连接套管、横杆和驱鸟镜，利用固定杆与连接套管之间的转动套接、横杆与连接套管和驱鸟镜之间的固定连接，可在使用时，通过外部风力的作用，从而使驱鸟镜通过横杆以固定杆为中心进行旋转，进而实现对防护顶板的上端进行驱鸟操作；

8、通过设置支杆，利用支杆可实现安装底板与防护顶板之间的固定连接，通过设置中间连接环、方形通孔、方形调节块和电动推杆，利用方形调节块与方形通孔之间的滑动连接，可在使用时，通过控制电动推杆的展开长度，从而实现方形调节块和电子驱鸟器的横向位置调节，进而通过电子驱鸟器的横向移动，对其工作时的驱鸟范围进行调整；通过设置第一转板、第二转板和防护滤网，利用防护滤网可对固定设置于支杆侧端的控制箱起到保护的效果，与此同时，利用第一转板与中间连接环之间通过转盘轴承实现的转动连接、第二转板与支杆之间通过轴承实现的转动套接，可在使用的过程中，利用外界风力的作用，从而带动第一转板、第二转板和防护滤网进行转动，采用此结构，可避免鸟类在防护滤网表面进行搭窝停留的问题，并且，转动的防护滤网相较于固定静止的防护滤网，其外部不易出现灰尘杂物的堆积；总的，本发明具有结构设计合理且驱鸟及防护效果好的优点。

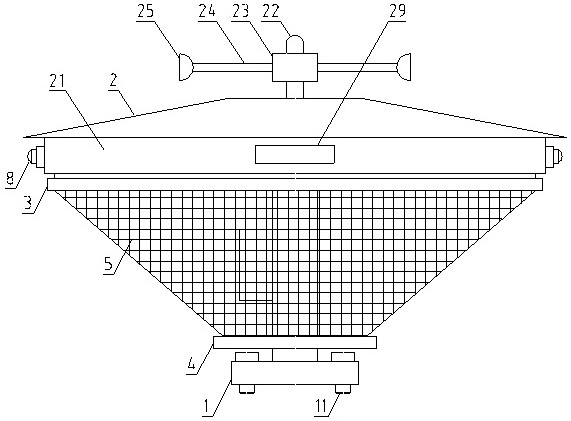

1.一种电力杆塔顶头驱鸟防护装置，包括安装底板（1）、防护顶板（2）、第一转板（3）、第二转板（4）、防护滤网（5）和控制箱（6），其特征在于：所述安装底板（1）上表面的中心处竖向固定设置有支杆（7），上表面的两端均转动穿设有固定螺栓（11），所述防护顶板（2）同心固定设置于支杆（7）的上方，且防护顶板（2）的下表面同心固定设置有中间连接环（21），上表面的中间位置竖向固定设置有固定杆（22），所述固定杆（22）上端的外部转动套设有连接套管（23），所述连接套管（23）的两侧均固定设置有横杆（24），所述横杆（24）的外端固定连接有驱鸟镜（25），所述中间连接环（21）两侧面的中部均横向设置有方形通孔（26），所述方形通孔（26）的内部滑动穿设有方形调节块（27），所述方形调节块（27）的外端面位于中间连接环（21）的外部，并固定设置有电子驱鸟器（8），内端面位于中间连接环（21）的内部，并与支杆（7）之间横向固定设置有电动推杆（28）；所述第一转板（3）位于中间连接环（21）的下方，其整体呈环形，套设于支杆（7）上端的外部，并与中间连接环（21）通过转盘轴承同心转动连接；所述第二转板（4）位于安装底板（1）的上方，并通过其中心处的轴承转动套设于支杆（7）的外部，所述防护滤网（5）整体为圆台状结构，由上至下其直径逐渐减小，且防护滤网（5）可拆卸的限位设置于第一转板（3）和第二转板（4）之间，所述控制箱（6）固定设置于支杆（7）外侧面的中部，且电子驱鸟器（8）和电动推杆（28）均通过导线与控制箱（6）电连接。

2.如权利要求1所述的一种电力杆塔顶头驱鸟防护装置，其特征在于：所述防护顶板（2）整体呈圆台状，由上至下其直径逐渐增大。

3.如权利要求1所述的一种电力杆塔顶头驱鸟防护装置，其特征在于：所述固定杆（22）的上端整体呈弧形。

4.如权利要求1所述的一种电力杆塔顶头驱鸟防护装置，其特征在于：所述安装底板（1）下表面的中心处设置有凹槽（12），所述凹槽（12）的内部固定设置有电磁铁（13），且电磁铁（13）通过导线与控制箱（6）电连接。

5.如权利要求1所述的一种电力杆塔顶头驱鸟防护装置，其特征在于：所述中间连接环（21）前端的中部固定设置有警示灯件（29）。
