一种花卉种植用施肥结构的制作方法

本技术涉及施肥结构领域，具体为一种花卉种植用施肥结构。

背景技术：

1、施肥，是指将肥料施于土壤中或喷洒在植物上，提供植物所需养分，并保持和提高土壤肥力的农业技术措施，施肥的主要目的是增加作物产量，改善作物品质，培肥地力以及提高经济效益，因此合理和科学施肥是保障粮食安全和维护农业可持续性发展的主要手段之一。

2、现在的部分家庭为保证房屋院落的美观通常会在院落内部种植花卉，而为保证整体清洁美观，往往会将花卉种植在专门的苗床上，能够更加便于修剪与施肥。

3、但现有的苗床或种植架在施肥时，由于家庭院内种植面积不大，现有的翻土施肥机构能适用于小面积施肥的较少，所以在家庭种植花卉前，需要人工进行翻土施肥，通常使用小型土铲进行松土，继而进行施肥，但这种施肥方式较为耗费人力，使得工作人员的工作强度较高，在一次施肥翻土工作后较为劳累。

技术实现思路

1、基于此，本实用新型的目的是提供一种花卉种植用施肥结构，以解决上述背景技术中所提到的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种花卉种植用施肥结构，包括种植架，所述种植架一端活动安装有活动板，且活动板内部活动安装有转杆，所述转杆中部固定安装有隔板，且转杆内部开设有储料槽，所述储料槽一端开设有进料口，所述活动板一端安装有放料板，且放料板与储料槽之间通过进料口相连接，所述进料口一侧活动安装有限位板，且限位板一侧固定安装有钢索，所述储料槽内部活动安装有活动块，且活动块与限位板之间通过钢索相连接。

3、通过采用上述技术方案，设置隔板与螺旋杆，当螺旋杆转动时能够带动活动板移动，当活动板移动时能够使得转杆转动，从而实现隔板运动，肥料从放料板落到储料槽中，从而通过隔板的运动实现逐次放料，使得肥料能够自动均匀的进行排放，同时活动板的运动能够使得固定杆对土地进行翻地处理，从而更加便于土地对肥料的吸收。

4、本实用新型进一步设置为，所述活动板一端固定安装有固定杆，且固定杆一端为弧面设置，所述活动板一侧固定安装有斜板。

5、通过采用上述技术方案，通过设置斜板，在活动板回程过程中，对土地进行抚平作用，在固定杆作用下会有土地凸起的现象，进过斜板的抚平，使得土地更加平齐，有利于花卉的生长。

6、本实用新型进一步设置为，所述种植架两侧活动安装有螺旋杆，所述活动板两侧固定安装有滑块，且螺旋杆与活动板之间通过滑块相连接，两组所述的螺旋杆之间通过皮带相连接。

7、通过采用上述技术方案，通过设置的螺旋杆，使得活动板的运动能够更加稳定，且能够对活动板进行限位，保证整体运动不会发生偏移，且具有同步性。

8、本实用新型进一步设置为，所述种植架两侧开设有齿槽，且转杆两侧固定安装有齿轮，所述齿槽与齿轮相配合,且活动板两侧开设有供齿轮活动的空槽。

9、通过采用上述技术方案，通过设置齿槽，在活动板的移动过程中能够使得排料装置进行自动排放肥料，节省人工施肥，使得施肥翻土一体化。

10、本实用新型进一步设置为，所述钢索一端套设有弹簧，且钢索一侧设置有滑轮，所述滑轮外侧开设有与钢索相配合的凹槽。

11、通过采用上述技术方案，通过设置滑轮，使得拉动钢索更加省力，无需耗费过多的力，使得整体操作更加顺畅。

12、本实用新型进一步设置为，一侧所述的螺旋杆一端设置有电机箱，且电机箱一侧的输出端与螺旋杆相连接。

13、通过采用上述技术方案，通过设置电机箱，能够带动整体进行一体化操作，在无需使用人工成本的同时，降低生产成本，且能够提高工作效率。

14、综上所述，本实用新型主要具有以下有益效果：

15、本实用新型通过设置隔板与螺旋杆，当螺旋杆转动时能够带动活动板移动，当活动板移动时能够使得转杆转动，从而实现隔板运动，肥料从放料板落到储料槽中，从而通过隔板的运动实现逐次放料，使得肥料能够自动均匀的进行排放，同时活动板的运动能够使得固定杆对土地进行翻地处理，从而更加便于土地对肥料的吸收，同时设置的斜板在活动板回程过程中，对土地进行抚平作用，在固定杆作用下会有土地凸起的现象，进过斜板的抚平，使得土地更加平齐，有利于花卉的生长。

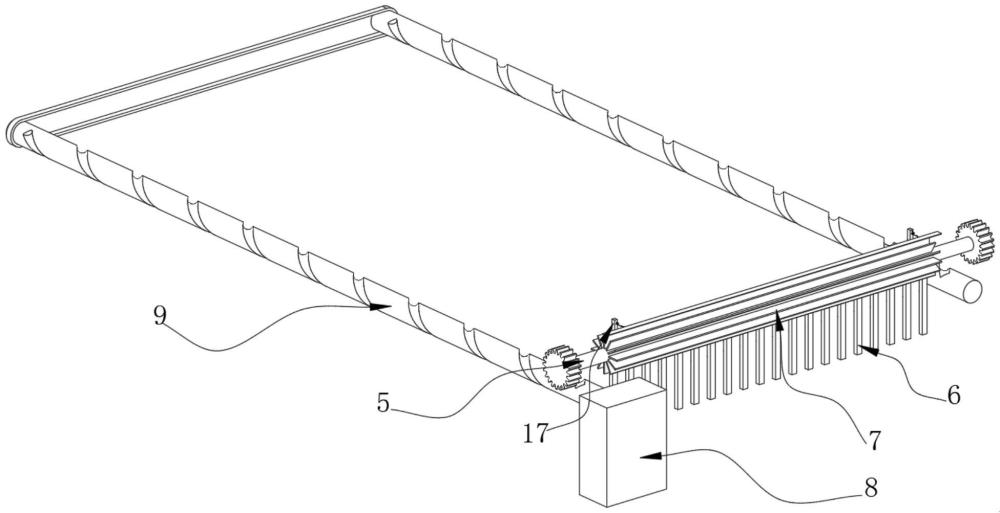

1.一种花卉种植用施肥结构，包括种植架（1），其特征在于：所述种植架（1）一端活动安装有活动板（2），所述活动板（2）一端固定安装有固定杆（6），且固定杆（6）一端为弧面设置，所述活动板（2）一侧固定安装有斜板（12），所述种植架（1）两侧活动安装有螺旋杆（9），一侧所述的螺旋杆（9）一端设置有电机箱（8），且电机箱（8）一侧的输出端与螺旋杆（9）相连接，所述活动板（2）两侧固定安装有滑块（10），且螺旋杆（9）与活动板（2）之间通过滑块（10）相连接，且活动板（2）内部活动安装有转杆（5），所述种植架（1）两侧开设有齿槽（4），且转杆（5）两侧固定安装有齿轮，所述齿槽（4）与齿轮相配合,且活动板（2）两侧开设有供齿轮活动的空槽，所述转杆（5）中部固定安装有隔板（7），且转杆（5）内部开设有储料槽（11），所述储料槽（11）一端开设有进料口（18），所述活动板（2）一端安装有放料板（3），且放料板（3）与储料槽（11）之间通过进料口（18）相连接，所述进料口（18）一侧活动安装有限位板（13），且限位板（13）一侧固定安装有钢索（15），所述储料槽（11）内部活动安装有活动块（17），且活动块（17）与限位板（13）之间通过钢索（15）相连接。

2.根据权利要求1所述的一种花卉种植用施肥结构，其特征在于：所述钢索（15）一端套设有弹簧（14），且钢索（15）一侧设置有滑轮（16），所述滑轮（16）外侧开设有与钢索（15）相配合的凹槽。
