一种果树打药装置的制作方法

本技术涉及果树种植，具体而言，涉及一种果树打药装置。

背景技术：

1、果树是指能提供可供食用的果实、种子的多年生植物及其砧木的总称，在果树的成长期内，果农需要多次给果树打农药来抑制害虫生长，以此保证果子的正常生长。

2、在果树种植过程中，农药喷洒是一项重要的管理措施，现有技术中，多采用机械化的打药装置来完成打药过程。打药装置是一种专门用于果树病虫害防治的农业机械设备，通常由药液储存罐、高压水泵、喷头和控制系统等部分组成，其工作原理是通过高压水泵将药液抽取并喷射到果树上，以达到防治病虫害的目的。

3、不同于绿化树木，为了保证收益，果树种植的行间距一般不会太大，这就导致了果树不太适用于用车载打药机进行打药，大部分需要采用人工操作的打药机进行打药。

4、但是，这种打药装置在使用的过程中，需要人工进行手动操作控制，打药全程由人工现场操控，在此过程中，由于果树的果实生长于树冠部分，因此果农在为果树打药时会特别注重树冠部分，大多时候果农在为果树打药时会抬头看向高处树冠上的果实，导致打药装置中喷洒出的药剂容易落在操作人员的脸上，且会进入人体呼吸系统，对人体健康造成影响。因此，急需一种能够解决上述问题的果树打药装置。

技术实现思路

1、针对现有的不足，本实用新型提供了一种果树打药装置，解决了现有技术中的打药装置在使用的过程中，需要人工进行手动操作控制，打药全程由人工现场操控，在此过程中，打药装置中喷洒出的药剂容易落在操作人员的脸上，且会进入人体呼吸系统，对人体健康造成影响的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种果树打药装置，包括固定底板，所述固定底板上端面左侧固设有调节组件，所述调节组件上端固设有喷药组件，所述固定底板上端面右侧设置有输液管，所述输液管前后两端均通过管接头密封连接有连接软管，所述输液管通过伸缩软管与喷药组件相连接。

4、进一步地，所述固定底板底部靠近四个拐角处均固定设置有地插杆，且所述地插杆外侧为多棱状结构，下端为锥状结构。

5、进一步地，所述调节组件包括支撑板、固定支板与限位滑槽，所述固定支板设置于固定底板上端面左侧，且所述固定支板底面与固定底板固定连接，所述固定支板内部开设有t形结构的限位滑槽，所述限位滑槽内部插设有t形结构的支撑板。

6、进一步地，所述固定支板背面贯穿设置有锁紧螺栓，且所述锁紧螺栓与固定支板通过螺纹旋合连接，所述支撑板内部竖向开设有导向滑槽，所述锁紧螺栓末端穿过固定支板伸入到导向滑槽中。

7、进一步地，所述喷药组件包括高压雾化喷嘴、喷药支管与喷药主管，所述喷药主管固设于支撑板顶端，所述喷药主管环面左右两侧均等距设置有多组喷药支管，所述喷药支管外端固定连接有高压雾化喷嘴。

8、进一步地，所述喷药主管上端通过堵头进行密封，所述喷药主管环面下侧设置有连接头，所述伸缩软管的一端连接到连接头上。

9、进一步地，所述固定底板上端面右侧对称设置有两组箍圈，所述输液管插设于两组箍圈中。

10、与现有技术相比，本实用新型具有如下有益效果：

11、1、本实用新型采用远程控制打药，可以实现自动化喷药，无需操作人员进入现场操作，减少了操作人员接触药剂的风险，保护了操作人员的健康安全。同时，该装置还可以根据需要调节喷药的高度范围，提高了喷药的效果和覆盖面积。整体结构简单，操作方便，具有良好的实用性和经济性。

12、2、本实用新型通过设置的地插杆能够插入地下，保证装置整体的稳定性。多棱状结构可以增加地插杆的抓地力，锥状结构可以方便地插杆插入土壤中。

13、3、通过设置的调节组件能够对喷药组件进行固定支撑，保证喷药组件的稳固性，同时能够对喷药组件的高度进行调节，能够适应不同高度果树的打药需求，提高了果树打药装置的使用效果与操作便捷性。

14、4、通过锁紧螺栓与导向滑槽便于对支撑板进行高度定位和锁定，能够将支撑板固定在当前位置，保证支撑板的稳固性。

15、5、通过设置的喷药组件便于同时对左右两侧的果树进行打药处理，通过设置的多组高压雾化喷嘴能够从不同位置高度对果树进行打药处理，同时可以确保喷药的均匀性和覆盖范围的有效性。

16、6、固定底板上端面右侧对称设置有两组箍圈，输液管插设于两组箍圈中。箍圈的设置可以确保输液管能够稳固地固定在固定底板上，而且通过对称设置有助于确保输液管的稳定性和平衡性。有助于确保输液管在使用过程中不会晃动或脱落，提高了果树打药装置的使用效果。

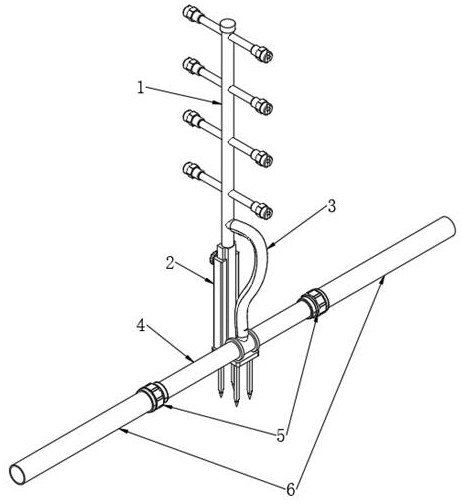

1.一种果树打药装置，包括固定底板（7），其特征在于：所述固定底板（7）上端面左侧固设有调节组件（2），所述调节组件（2）上端固设有喷药组件（1），所述固定底板（7）上端面右侧设置有输液管（4），所述输液管（4）前后两端均通过管接头（5）密封连接有连接软管（6），所述输液管（4）通过伸缩软管（3）与喷药组件（1）相连接。

2.根据权利要求1所述的果树打药装置，其特征在于：所述固定底板（7）底部靠近四个拐角处均固定设置有地插杆（71），且所述地插杆（71）外侧为多棱状结构，下端为锥状结构。

3.根据权利要求1所述的果树打药装置，其特征在于：所述调节组件（2）包括支撑板（21）、固定支板（22）与限位滑槽（24），所述固定支板（22）设置于固定底板（7）上端面左侧，且所述固定支板（22）底面与固定底板（7）固定连接，所述固定支板（22）内部开设有t形结构的限位滑槽（24），所述限位滑槽（24）内部插设有t形结构的支撑板（21）。

4.根据权利要求3所述的果树打药装置，其特征在于：所述固定支板（22）背面贯穿设置有锁紧螺栓（23），且所述锁紧螺栓（23）与固定支板（22）通过螺纹旋合连接，所述支撑板（21）内部竖向开设有导向滑槽（25），所述锁紧螺栓（23）末端穿过固定支板（22）伸入到导向滑槽（25）中。

5.根据权利要求1或3所述的果树打药装置，其特征在于：所述喷药组件（1）包括高压雾化喷嘴（11）、喷药支管（12）与喷药主管（13），所述喷药主管（13）固设于支撑板（21）顶端，所述喷药主管（13）环面左右两侧均等距设置有多组喷药支管（12），所述喷药支管（12）外端固定连接有高压雾化喷嘴（11）。

6.根据权利要求5所述的果树打药装置，其特征在于：所述喷药主管（13）上端通过堵头（14）进行密封，所述喷药主管（13）环面下侧设置有连接头（15），所述伸缩软管（3）的一端连接到连接头（15）上。

7.根据权利要求1所述的果树打药装置，其特征在于：所述固定底板（7）上端面右侧对称设置有两组箍圈（72），所述输液管（4）插设于两组箍圈（72）中。
