一种户外灭虫装置的制作方法

本技术涉及灭虫设备，具体为一种户外灭虫装置。

背景技术：

1、害虫给农作物造成的损失十分惊人,为减少害虫对禾苗的损害,通常需要对农田进行灭虫处理,现有的灭虫方式多为电击灭虫的方式，通过灯管对害虫进行吸引，再配合电网对害虫进行电击，能够达到灭虫的效果。

2、已经公布的公告号为cn203840990u的专利文件中，公开了一种灭虫装置,所述装置包括:主体支架,凹形反光镜,所述凹形反光镜底部具有一通孔,太阳能电池板,所述太阳能电池板通过第三支架与所述主体支架连接,风力发电器，蓄电池,灭虫灯,集虫袋,其中,所述灭虫灯包括:第一固定板、第二固定板、灯管、电网、导轨、第六支架、圆形铁圈,所述灯管、所述电网、所述导轨均固定在所述第一固定板与第二固定板之间,所述电网为圆简状,所述圆形铁圈通过所述第六支架与所述导轨滑动连接,所述圆形铁圈表面设有毛刷,所述电网位于所述圆形铁圈内,实现了太阳能电池板取电结构设计合理,蓄电池电源稳定,延长了灯管和灭虫灯的使用寿命,并且清洗电网方便快捷,且不容易电伤的技术效果。

3、以上装置在使用时，不便于对电击的害虫尸体进行处理，导致大量害虫容易掉落在地面上，因此，需要一种户外灭虫装置。

技术实现思路

1、本实用新型的目的在于提供一种户外灭虫装置，解决了背景技术中所提出的问题。

2、本申请实施例提供了一种户外灭虫装置，包括固定杆，所述固定杆的顶端固定连接有导向板，所述导向板的顶端固定连接有灯座，所述灯座上螺纹连接有灯管，所述灯座位于灯管的一端设置有电网，所述电网罩设于灯管的外部，所述固定杆的外部滑动连接有滑块和收集盒，所述收集盒位于滑块的顶端，所述滑块上螺纹穿设有螺杆，所述螺杆与固定杆相抵接。

3、通过采用上述技术方案，可通过在固定杆上滑动收集盒，对收集盒的高度进行随意调节，通过滑块能够对其进行支撑，螺杆能够将滑块锁紧，导向板能够将电死的害虫尸体精准的滑入收集盒的内部，由收集盒对害虫尸体进行收集，避免害虫尸体掉落在地面上，方便实用。

4、可选的，所述导向板的顶端的竖截面为圆弧形。

5、通过采用上述技术方案，能够使掉落在导向板上的害虫的尸体快速下滑。

6、可选的，所述收集盒的底端固定连接有排虫管，所述排虫管上安装有阀门。

7、通过采用上述技术方案，阀门能够实现排虫管的开启或者关闭，通过排虫管能够将收集盒内的害虫尸体排出。

8、可选的，所述导向板位于灯座的端面固定连接有支撑杆，所述支撑杆的顶端固定连接有太阳能电池板。

9、通过采用上述技术方案，太阳能电池板能够将太阳能转化为电能，并且为灯管和电网提供一定的电能。

10、可选的，所述固定杆的底端固定连接有底座。

11、通过采用上述技术方案，底座能够使固定杆稳固的放置在户外地面上。

12、可选的，所述螺杆的两侧均固定连接有连接杆。

13、通过采用上述技术方案，通过连接杆可更加灵活的手动转动螺杆。

14、与现有技术相比，本申请技术方案的有益效果如下：

15、本申请技术方案可通过在固定杆上滑动收集盒，对收集盒的高度进行随意调节，通过滑块能够对其进行支撑，螺杆能够将滑块锁紧，导向板能够将电死的害虫尸体精准的滑入收集盒的内部，由收集盒对害虫尸体进行收集，避免害虫尸体掉落在地面上，方便实用。

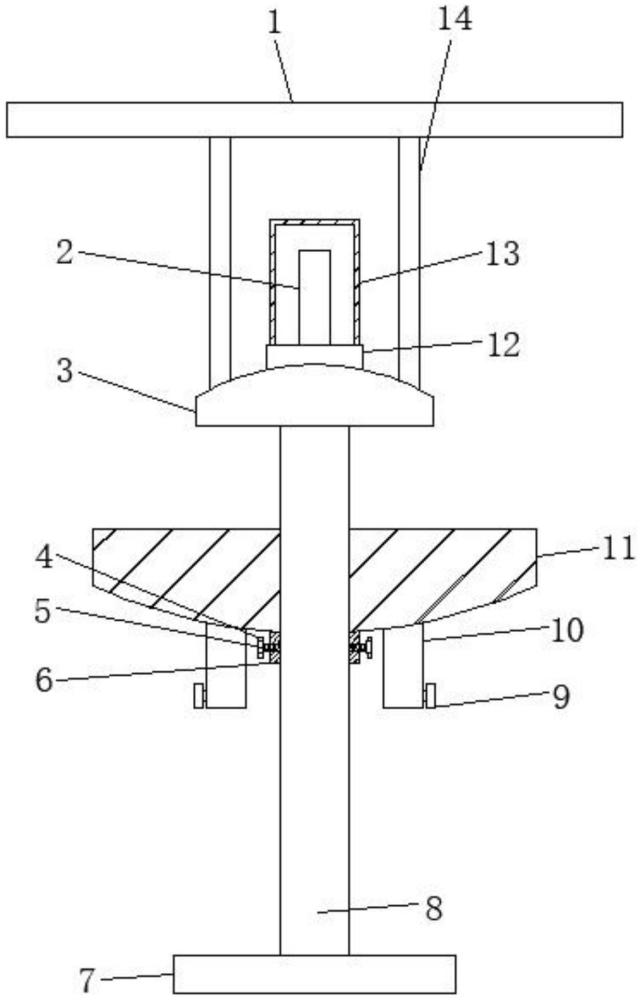

1.一种户外灭虫装置，其特征在于：包括固定杆(8)，所述固定杆(8)的顶端固定连接有导向板(3)，所述导向板(3)的顶端固定连接有灯座(12)，所述灯座(12)上螺纹连接有灯管(2)，所述灯座(12)位于灯管(2)的一端设置有电网(13)，所述电网(13)罩设于灯管(2)的外部，所述固定杆(8)的外部滑动连接有滑块(6)和收集盒(11)，所述收集盒(11)位于滑块(6)的顶端，所述滑块(6)上螺纹穿设有螺杆(5)，所述螺杆(5)与固定杆(8)相抵接。

2.根据权利要求1所述的一种户外灭虫装置，其特征在于，所述导向板(3)的顶端的竖截面为圆弧形。

3.根据权利要求1所述的一种户外灭虫装置，其特征在于，所述收集盒(11)的底端固定连接有排虫管(10)，所述排虫管(10)上安装有阀门(9)。

4.根据权利要求1所述的一种户外灭虫装置，其特征在于，所述导向板(3)位于灯座(12)的端面固定连接有支撑杆(14)，所述支撑杆(14)的顶端固定连接有太阳能电池板(1)。

5.根据权利要求1所述的一种户外灭虫装置，其特征在于，所述固定杆(8)的底端固定连接有底座(7)。

6.根据权利要求1所述的一种户外灭虫装置，其特征在于，所述螺杆(5)的两侧均固定连接有连接杆(4)。
