一种水稻静态箱的防潮装置的制作方法

本技术是一种水稻静态箱的防潮装置，属于静态箱领域。

背景技术：

1、静态箱通常指采用化学性质稳定的材料(如不锈钢、有机玻璃)制成的密闭性无底箱体，主要用于农田痕量气体排放观测研究如农田温室气体排放，属于暗箱类型，针对不同的观测对象，可设计不同尺寸和不同外观的静态箱，多用于低矮植物如水稻、小麦等植物生长观测，中国是水稻的原产地之一，中国南方地区农田多以水田为主，粮食作物以种植水稻为主，稻是亚洲热带广泛种植的重要谷物，中国南方为主要产稻区，北方各省也有栽种，种下主要分为2亚种，籼稻与粳稻，且在对静态箱使用的过程中，需要使用防潮装置来对电器进行防护。

2、中国专利公开了一种自动取气装置及方法(公开号：cn108287247a)，包括：自动控制主机和静态箱，自动控制主机包括机箱，机箱内安装有电路板、气泵和电磁阀组，电路板与气泵和电磁阀组连接，电路板还连接有电源和显示模块；机箱的侧壁上设置有一个进气口和多个出气口，电磁阀组与出气口连接，每个出气口均连接有一个集气装置；静态箱包括箱体，箱体通过进气管与自动控制主机的进气口连接，进气口还与气泵的一端连接，气泵的另一端与电磁阀组连接。

3、在静态箱中培养水稻时，其内的水气容易造成渗透，从而对控制机体等电器部件造成潮湿的情况，继而损坏电器，缩短电器的使用寿命，并且在一些潮气较重的地区时，也容易对电器部件造成损坏，且单纯的提高机体箱内的温度时，由于加热件无法进行移动，同一位置升温，长时间后也容易对电器件造成损伤。

技术实现思路

1、针对现有技术存在的不足，本实用新型目的是提供一种水稻静态箱的防潮装置，以解决现有技术在静态箱中培养水稻时，其内的水气容易造成渗透，从而对控制机体等电器部件造成潮湿的情况，继而损坏电器，缩短电器的使用寿命，并且在一些潮气较重的地区时，也容易对电器部件造成损坏，且单纯的提高机体箱内的温度时，由于加热件无法进行移动，同一位置升温，长时间后也容易对电器件造成损伤的问题。

2、为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种水稻静态箱的防潮装置，包括箱体、机体箱、散热孔、限位板、喷头、连接管、控制面板、调节装置和防潮结构，所述箱体底部与机体箱相固定，所述机体箱左右两端开设有散热孔，所述箱体内侧端设置有限位板，所述箱体上端内侧壁设置有喷头，所述喷头后端与连接管相连接，且连接管设置于箱体右后端，所述机体箱前端面设置有控制面板，所述机体箱内侧底部与调节装置垂直固定，所述机体箱顶部与底部设置有防潮结构；调节装置包括壳体、支撑台、电机、升降装置和加热管，所述壳体底部与支撑台相固定，所述支撑台顶部与电机固定成一体，所述电机右端与升降装置相连接，所述升降装置顶部设置有加热管，所述壳体底部与机体箱固定成一体。

3、进一步地，所述升降装置包括旋转轴、限位块、凸轮、旋转杆、旋转轮和顶杆件，所述旋转轴后端贯穿限位块内侧中部与凸轮后端面相连接，所述凸轮外侧与旋转轮活动间歇贴合，所述旋转轮内侧中部设置有旋转杆，且旋转杆后端与顶杆件相连接，所述旋转轴后端与电机相连接，所述限位块后端与壳体相固定，且限位块底部与支撑台固定成一体，所述顶杆件顶部设置有加热管。

4、进一步地，所述防潮结构包括透气层和吸湿层，所述透气层底部设置有吸湿层，所述机体箱顶部与底部分别与透气层和相固定吸湿层相固定。

5、进一步地，所述顶杆件上半部为长条杆状，下端部与长条杆状连接的为扇面状，且顶杆件下端部内侧与旋转杆相连接，而顶杆件上半部设置有加热管。

6、进一步地，所述调节装置共设置有两个，且调节装置沿着机体箱横向中心轴呈对称分布，加热管左右两端都与调节装置相连接。

7、进一步地，所述防潮结构设置有两个，且防潮结构分别固定于机体箱顶端面与机体箱底端内侧面，设置于机体箱底端的防潮结构中部为镂空结构，而设置于机体箱顶端为长方体状。

8、进一步地，所述透气层和吸湿层共设置有两层，且设置的两层透气层和吸湿层均为一厚一薄结构，防潮结构整体厚薄状态为厚、薄、薄、厚状态。

9、优点1：本实用新型的一种水稻静态箱的防潮装置，通过在机箱体内侧设置有调节装置，其内凸轮与旋转轮配合工作后，顶杆件便可带动加热管开始做上下升降工作，不仅能够更好的控制机体箱中的潮气问题，还避免持续在同一地区进行加热，造成电器件的损坏问题，同时还更快的使得热量在箱体中进行传递，由此来保护电器件的使用寿命。

10、优点2：本实用新型的一种水稻静态箱的防潮装置，通过机体箱内侧上下两端设置有防潮结构，防潮结构内侧设置的透气层与吸湿层能够对进入机箱体中的湿气进行吸附，更加便于使用者对潮气进行处理，从而进一步的提高了电器件的使用寿命。

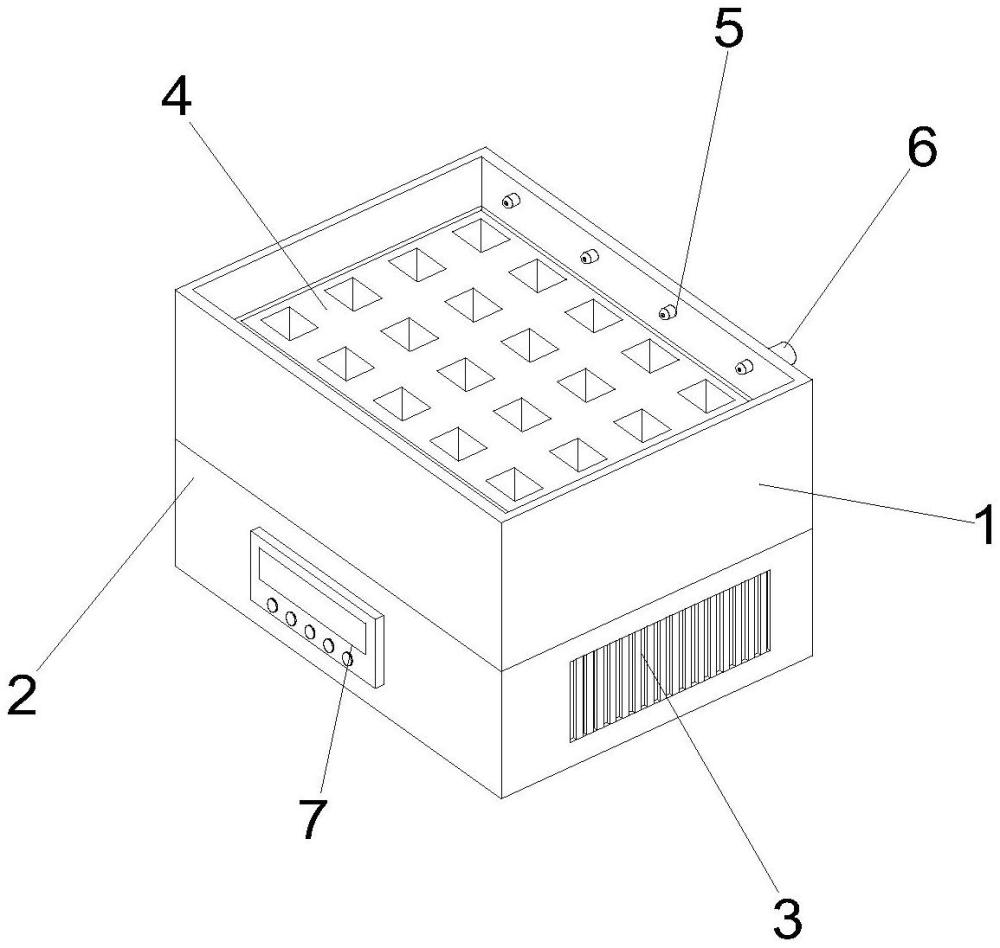

1.一种水稻静态箱的防潮装置，其特征在于：包括箱体(1)、机体箱(2)、散热孔(3)、限位板(4)、喷头(5)、连接管(6)、控制面板(7)、调节装置(8)和防潮结构(9)，所述箱体(1)底部与机体箱(2)相固定，所述机体箱(2)左右两端开设有散热孔(3)，所述箱体(1)内侧端设置有限位板(4)，所述箱体(1)上端内侧壁设置有喷头(5)，所述喷头(5)后端与连接管(6)相连接，且连接管(6)设置于箱体(1)右后端，所述机体箱(2)前端面设置有控制面板(7)，所述机体箱(2)内侧底部与调节装置(8)垂直固定，所述机体箱(2)顶部与底部设置有防潮结构(9)；

2.根据权利要求1所述的一种水稻静态箱的防潮装置，其特征在于：所述升降装置(84)包括旋转轴(841)、限位块(842)、凸轮(843)、旋转杆(844)、旋转轮(845)和顶杆件(846)，所述旋转轴(841)后端贯穿限位块(842)内侧中部与凸轮(843)后端面相连接，所述凸轮(843)外侧与旋转轮(845)活动间歇贴合，所述旋转轮(845)内侧中部设置有旋转杆(844)，且旋转杆(844)后端与顶杆件(846)相连接，所述旋转轴(841)后端与电机(83)相连接，所述限位块(842)后端与壳体(81)相固定，且限位块(842)底部与支撑台(82)固定成一体，所述顶杆件(846)顶部设置有加热管(85)。

3.根据权利要求1所述的一种水稻静态箱的防潮装置，其特征在于：所述防潮结构(9)包括透气层(91)和吸湿层(92)，所述透气层(91)底部设置有吸湿层(92)，所述机体箱(2)顶部与底部分别与透气层(91)和相固定吸湿层(92)相固定。

4.根据权利要求2所述的一种水稻静态箱的防潮装置，其特征在于：所述顶杆件(846)上半部为长条杆状，下端部与长条杆状连接的为扇面状，且顶杆件(846)下端部内侧与旋转杆(844)相连接，而顶杆件(846)上半部设置有加热管(85)。

5.根据权利要求1所述的一种水稻静态箱的防潮装置，其特征在于：所述调节装置(8)共设置有两个，且调节装置(8)沿着机体箱(2)横向中心轴呈对称分布，加热管(85)左右两端都与调节装置(8)相连接。

6.根据权利要求1所述的一种水稻静态箱的防潮装置，其特征在于：所述防潮结构(9)设置有两个，且防潮结构(9)分别固定于机体箱(2)顶端面与机体箱(2)底端内侧面，设置于机体箱(2)底端的防潮结构(9)中部为镂空结构，而设置于机体箱(2)顶端为长方体状。

7.根据权利要求3所述的一种水稻静态箱的防潮装置，其特征在于：所述透气层(91)和吸湿层(92)共设置有两层，且设置的两层透气层(91)和吸湿层(92)均为一厚一薄结构，防潮结构(9)整体厚薄状态为厚、薄、薄、厚状态。
