一种带有清理功能的松土设备的制作方法

本技术涉及松土设备，具体为一种带有清理功能的松土设备。

背景技术：

1、松土机是一种通过旋转或振动工作装置来松动土壤的设备。常见的松土机有旋耕机、振动松土机和翻土机等。这些设备通过刀片、齿轮或锤头等工作装置的运动，将土壤松动、翻动和混合，以改善土壤的结构和质量。

2、现有的松土设备在松土的工程中往往会通过刀片转动对土壤中表层进行松动和翻动，在翻动的过程中，松土机的刀片会沾染较多的土粒，且清理较为不便，容易影响松土机持续的松土效果。

技术实现思路

1、本实用新型要解决的是上述提到的种种问题，提供一种带有清理功能的松土设备。

2、为解决上述技术问题，本实用新型提供的技术方案为：一种带有清理功能的松土设备，包括支撑座，所述支撑座下端对称设有支撑板，所述支撑板之间转动连接设有松土机构，所述支撑板上位于松土机构后端设有与支撑板固定连接的防护罩，所述支撑座上位于松土机构上端固定连接设有清理盒，所述清理盒内设有清理机构，所述支撑座上位于清理机构后端固定连接设有清洗座，所述清洗座内设有清洗机构，所述支撑座下端设有移动机构；

3、所述清理机构包括鼓风机、清理座和清理头，所述鼓风机固设于清理盒内，所述鼓风机输入端与清理盒上的进风口相通，所述支撑座下端固定连接设有与鼓风机输出端相通的清理座，所述清理座下端设有清理头。

4、作为改进，所述松土机构具体包括转动轴、松土电机、转动辊和松土叶片，所述转动轴转动连接于两个支撑板之间，所述松土电机位于支撑板的一侧，所述松土电机的输出端与转动轴固定连接，所述转动辊固定套接在转动轴外侧，所述转动辊上设有多个松土叶片。

5、作为改进，所述清洗座内设有储水腔，所述清洗座上端设有与储水腔相通的进水管。

6、作为改进，所述清洗机构包括清洗泵、清洗管、清洗座，所述清洗泵固设于支撑座下端，所述清洗泵输入端与储水腔相通，所述清洗泵输出端固定连接设有清洗管，所述清洗座固定连接于防护罩内，所述清洗管一端与清洗座相通。

7、作为改进，所述移动机构包括移动座、移动轮，所述移动座固设于支撑座下端，所述移动轮转动连接于移动座内。

8、作为改进，所述支撑座上设有推动座，所述推动座上转动连接设有推动把手。

9、本实用新型与现有技术相比的优点在于：

10、1、本实用新型一种带有清理功能的松土设备通过鼓风机、清理座、清理头之间的配合，鼓风机抽取外界的空气并压缩，传送到清理座内，最终通过清理头对下方的松土机构进行简单的喷气清理。

11、2、本实用新型一种带有清理功能的松土设备通过清洗泵、清洗座、清洗管之间的配合，当松土机构上存在喷气清理无法的泥块时，通过清洗泵抽取清洗座内的清洗液，并通过清洗座对松土机构进行清洗，从而保证松土机构的松土效率。

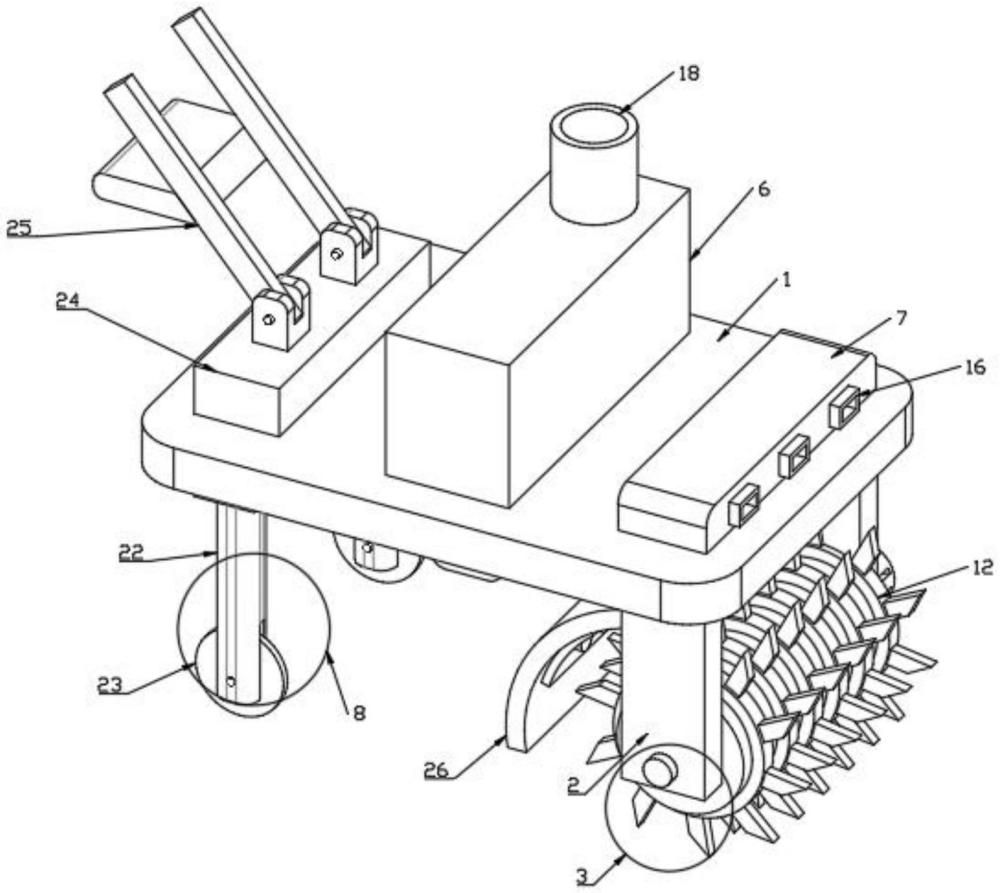

1.一种带有清理功能的松土设备，包括支撑座(1)，其特征在于：所述支撑座(1)下端对称设有支撑板(2)，所述支撑板(2)之间转动连接设有松土机构(3)，所述支撑板(2)上位于松土机构(3)后端设有与支撑板(2)固定连接的防护罩(26)，所述支撑座(1)上位于松土机构(3)上端固定连接设有清理盒(7)，所述清理盒(7)内设有清理机构(4)，所述支撑座(1)上位于清理机构(4)后端固定连接设有清洗座(6)，所述清洗座(6)内设有清洗机构(5)，所述支撑座(1)下端设有移动机构(8)；

2.根据权利要求1所述的一种带有清理功能的松土设备，其特征在于：所述松土机构(3)具体包括转动轴(9)、松土电机(10)、转动辊(11)和松土叶片(12)，所述转动轴(9)转动连接于两个支撑板(2)之间，所述松土电机(10)位于支撑板(2)的一侧，所述松土电机(10)的输出端与转动轴(9)固定连接，所述转动辊(11)固定套接在转动轴(9)外侧，所述转动辊(11)上设有多个松土叶片(12)。

3.根据权利要求1所述的一种带有清理功能的松土设备，其特征在于：所述清洗座(6)内设有储水腔(17)，所述清洗座(6)上端设有与储水腔(17)相通的进水管(18)。

4.根据权利要求3所述的一种带有清理功能的松土设备，其特征在于：所述清洗机构(5)包括清洗泵(19)、清洗管(20)、清洗头(21)，所述清洗泵(19)固设于支撑座(1)下端，所述清洗泵(19)输入端与储水腔(17)相通，所述清洗泵(19)输出端固定连接设有清洗管(20)，所述清洗头(21)固定连接于防护罩(26)内，所述清洗管(20)一端与清洗头(21)相通。

5.根据权利要求1所述的一种带有清理功能的松土设备，其特征在于：所述移动机构(8)包括移动座(22)、移动轮(23)，所述移动座(22)固设于支撑座(1)下端，所述移动轮(23)转动连接于移动座(22)内。

6.根据权利要求1所述的一种带有清理功能的松土设备，其特征在于：所述支撑座(1)上设有推动座(24)，所述推动座(24)上转动连接设有推动把手(25)。
