一种防逃脱捕鼠夹的制作方法

本技术涉及捕鼠，尤其是指一种防逃脱捕鼠夹。

背景技术：

1、目前，市面上的捕鼠夹的设计主要针对的是捕鼠的灵敏性及方便携带，没有防逃脱效果，当被夹住的老鼠力气大过扭力弹簧的扭力时，老鼠会通过身体用力将捕鼠夹撑起然后逃脱；现有的捕鼠夹大多没有防夹手功能，在放置鼠夹这个实际操作的过程中，很容易误碰触发器，由于鼠夹本身的灵敏性，导致鼠夹容易夹住放置人员的手指从而致伤。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种结构合理、使用效果好的防逃脱捕鼠夹。

2、为实现上述目的，本实用新型所提供的技术方案为：一种防逃脱捕鼠夹，它包括有底板，底板两侧顶部安装有侧板，两块侧板之间活动安装有旋转轴，旋转轴上固定安装有捕鼠夹，旋转轴上套装有扭力弹簧，安装后的扭力弹簧一端与底板顶部抵触，扭力弹簧另一端与捕鼠夹抵触，旋转轴其中一端穿过侧板与齿轮连接，齿轮一侧的底板顶部安装有限位组件，安装后的限位组件与齿轮相配合，旋转轴一侧的底板顶部安装有压杆，旋转轴另一侧的底板顶部安装有诱饵板，诱饵板上设有压杆孔，压杆孔与压杆相配合。

3、所述的限位组件包括有安装板、限位轴、手柄，其中，安装板固定安装在底板顶部，限位轴一端与手柄连接，限位轴另一端穿过安装板形成有限位端，限位端与齿轮相配合，限位端上固定有限位环，限位环与安装板之间的限位轴上套装有限位弹簧，套装后的限位弹簧一端与限位环抵触，限位弹簧另一端与安装板抵触。

4、所述的位于齿轮一端的限位端顶部设有倾斜的导向面。

5、所述的压杆一侧的底板顶部安装有安全钩，安全钩与捕鼠夹相配合。

6、本实用新型在采用上述方案后，压杆、诱饵板、压杆孔均按现有技术安装和使用，当老鼠触碰诱饵板时，捕鼠夹在扭力弹簧的扭力带动下向老鼠方向进行旋转，捕鼠夹在旋转的同时通过旋转轴带动齿轮旋转，齿轮旋转时在导向面的作用下推动限位端向安装板方向移动，当捕鼠夹夹住老鼠时，齿轮停止旋转，限位端在限位弹簧的弹力作用下插入齿轮的齿槽内，从而对齿轮进行限位，齿轮再通过旋转轴对捕鼠夹进行限位，使被夹老鼠不能通过撑起捕鼠夹进行逃脱；在投放诱饵时，可将安全钩勾在捕鼠夹上，可防止误碰触发器，导致捕鼠夹夹伤放置人员的手指；本实用新型在采用上述方案后结构合理、使用效果好。

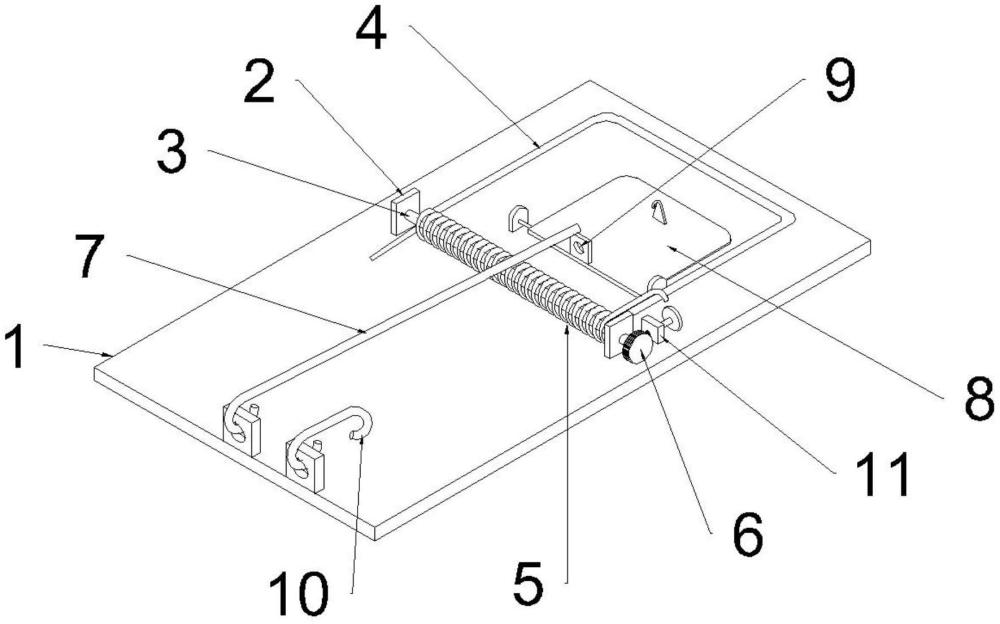

1.一种防逃脱捕鼠夹，它包括有底板(1)，其特征在于：底板(1)两侧顶部安装有侧板(2)，两块侧板(2)之间活动安装有旋转轴(3)，旋转轴(3)上固定安装有捕鼠夹(4)，旋转轴(3)上套装有扭力弹簧(5)，安装后的扭力弹簧(5)一端与底板(1)顶部抵触，扭力弹簧(5)另一端与捕鼠夹(4)抵触，旋转轴(3)其中一端穿过侧板(2)与齿轮(6)连接，齿轮(6)一侧的底板(1)顶部安装有限位组件，安装后的限位组件与齿轮(6)相配合，旋转轴(3)一侧的底板(1)顶部安装有压杆(7)，旋转轴(3)另一侧的底板(1)顶部安装有诱饵板(8)，诱饵板(8)上设有压杆孔(9)，压杆孔(9)与压杆(7)相配合。

2.根据权利要求1所述的一种防逃脱捕鼠夹，其特征在于：所述的限位组件包括有安装板(11)、限位轴(12)、手柄(13)，其中，安装板(11)固定安装在底板(1)顶部，限位轴(12)一端与手柄(13)连接，限位轴(12)另一端穿过安装板(11)形成有限位端(14)，限位端(14)与齿轮(6)相配合，限位端(14)上固定有限位环(15)，限位环(15)与安装板(11)之间的限位轴(12)上套装有限位弹簧(16)，套装后的限位弹簧(16)一端与限位环(15)抵触，限位弹簧(16)另一端与安装板(11)抵触。

3.根据权利要求2所述的一种防逃脱捕鼠夹，其特征在于：位于齿轮(6)一端的限位端(14)顶部设有倾斜的导向面(17)。

4.根据权利要求1所述的一种防逃脱捕鼠夹，其特征在于：压杆(7)一侧的底板(1)顶部安装有安全钩(10)，安全钩(10)与捕鼠夹(4)相配合。
