一种高压泄放式防滴漏打药机的制作方法

本技术涉及高压泄放式打药用辅助装置，具体为一种高压泄放式防滴漏打药机。

背景技术：

1、打药机是将液体分散开来的一种农业机械，是农业施药机械的一种，农业机械中的植保机械，属于便携式农业机械，也称高杆作物喷药机或田间沐浴喷药机，在打药机中使用最为频繁的就是高压泄放式打药机。

2、现有的高压泄放式打药机在使用时常常由于药液防漏效果不够好而导致药液流失概率增加的问题，对此我们提出一种高压泄放式防滴漏打药机。

技术实现思路

1、本实用新型的目的在于提供一种高压泄放式防滴漏打药机，以解决上述背景技术中提出现有的高压泄放式打药机在使用时常常由于药液防漏效果不够好而导致药液流失概率增加的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种高压泄放式防滴漏打药机，包括药液存储箱，所述药液存储箱一侧的两端均设置有连接横块，所述连接横块的一侧设置有限位外块，所述限位外块的另一端设置有排放内管放置块，所述排放内管放置块的内部设置有排放内管，所述排放内管的下端设置有喷射水嘴，且喷射水嘴与排放内管密封连接，所述喷射水嘴内部的下方设置有防泄气内胶块，且防泄气内胶块与喷射水嘴粘贴连接。

3、优选的，所述药液存储箱内部的上端设置有分隔横块，所述分隔横块的上方设置有密封盖，且密封盖与分隔横块通过螺纹密封连接，所述药液存储箱下方的内壁设置有防粘附内垫，且防粘附内垫与药液存储箱粘贴连接。

4、优选的，所述药液存储箱内部的下端设置有潜压泵，所述潜压泵一侧的下端设置有排液管，且排液管与连接横块通过排液管固定块固定连接，所述连接横块下方的一侧设置有辅助支撑柱，且辅助支撑柱与连接横块焊接连接。

5、优选的，所述连接横块上方的一侧设置有加强柱体，且加强柱体与连接横块和药液存储箱均粘贴连接，所述药液存储箱一侧的上方设置有活动盖，且活动盖与药液存储箱通过卡槽固定连接。

6、优选的，所述活动盖下方的中间位置处设置有辅助设备放置槽，所述辅助设备放置槽的两侧均设置有防护竖垫，且防护竖垫与药液存储箱粘贴连接，所述辅助设备放置槽内部的上端设置有钩动挂环。

7、优选的，所述限位外块的两侧均设置有缓冲方块，且缓冲方块与限位外块通过缓冲弹簧固定连接，所述缓冲方块的另一端设置有软垫块，所述限位外块一端的中间位置处设置有限位球柱，所述连接横块内部的一端设置有防摩擦内垫。

8、与现有技术相比，本实用新型的有益效果是：

9、1.该种高压泄放式防滴漏打药机与现有的高压泄放式打药用辅助装置相比，配备了防泄气内胶块，通过防泄气内胶块的设计可以增加对药业的防漏性，可以通过防泄气内胶块对药液在不使用时阻拦效果更好，解决了现有的高压泄放式打药机在使用时常常由于药液防漏效果不够好而导致药液流失概率增加的问题。

10、2.该种高压泄放式防滴漏打药机与现有的高压泄放式打药用辅助装置相比，配备了防粘附内垫，通过防粘附内垫可以有效降低药液残留在药液存储箱的内部，减少了药液与药液存储箱直接接触的概率，解决了现有的高压泄放式打药机在使用时常常由于清理起来不够方便而导致工作人员清理难度增加的问题。

1.一种高压泄放式防滴漏打药机，包括药液存储箱（1），其特征在于：所述药液存储箱（1）一侧的两端均设置有连接横块（9），所述连接横块（9）的一侧设置有限位外块（11），所述限位外块（11）的另一端设置有排放内管放置块（12），所述排放内管放置块（12）的内部设置有排放内管（18），所述排放内管（18）的下端设置有喷射水嘴（13），且喷射水嘴（13）与排放内管（18）密封连接，所述喷射水嘴（13）内部的下方设置有防泄气内胶块（19），且防泄气内胶块（19）与喷射水嘴（13）粘贴连接。

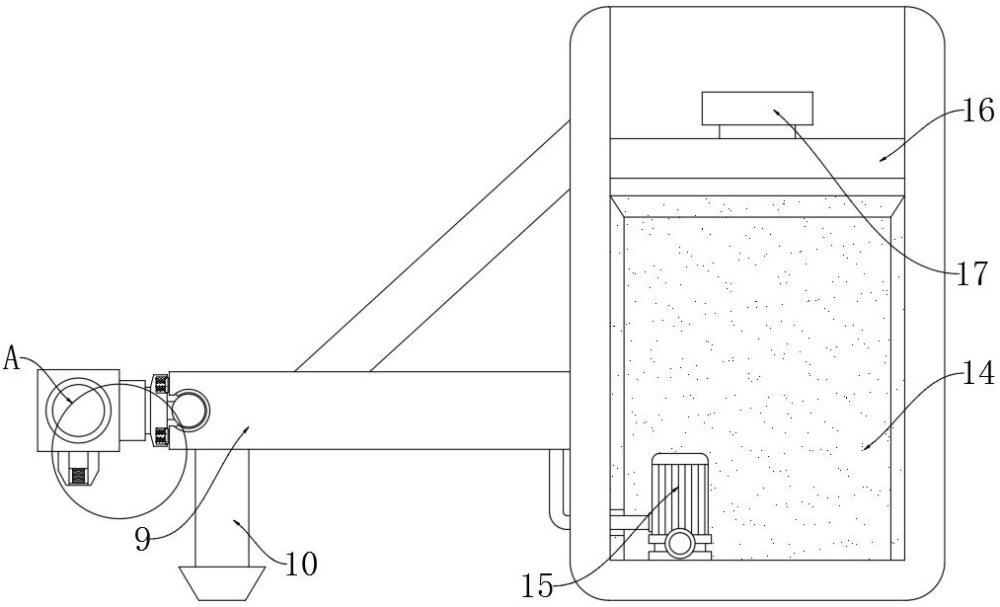

2.根据权利要求1所述的一种高压泄放式防滴漏打药机，其特征在于：所述药液存储箱（1）内部的上端设置有分隔横块（16），所述分隔横块（16）的上方设置有密封盖（17），且密封盖（17）与分隔横块（16）通过螺纹密封连接，所述药液存储箱（1）下方的内壁设置有防粘附内垫（14），且防粘附内垫（14）与药液存储箱（1）粘贴连接。

3.根据权利要求1所述的一种高压泄放式防滴漏打药机，其特征在于：所述药液存储箱（1）内部的下端设置有潜压泵（15），所述潜压泵（15）一侧的下端设置有排液管（7），且排液管（7）与连接横块（9）通过排液管固定块（8）固定连接，所述连接横块（9）下方的一侧设置有辅助支撑柱（10），且辅助支撑柱（10）与连接横块（9）焊接连接。

4.根据权利要求1所述的一种高压泄放式防滴漏打药机，其特征在于：所述连接横块（9）上方的一侧设置有加强柱体（6），且加强柱体（6）与连接横块（9）和药液存储箱（1）均粘贴连接，所述药液存储箱（1）一侧的上方设置有活动盖（2），且活动盖（2）与药液存储箱（1）通过卡槽固定连接。

5.根据权利要求4所述的一种高压泄放式防滴漏打药机，其特征在于：所述活动盖（2）下方的中间位置处设置有辅助设备放置槽（4），所述辅助设备放置槽（4）的两侧均设置有防护竖垫（3），且防护竖垫（3）与药液存储箱（1）粘贴连接，所述辅助设备放置槽（4）内部的上端设置有钩动挂环（5）。

6.根据权利要求1所述的一种高压泄放式防滴漏打药机，其特征在于：所述限位外块（11）的两侧均设置有缓冲方块（23），且缓冲方块（23）与限位外块（11）通过缓冲弹簧（24）固定连接，所述缓冲方块（23）的另一端设置有软垫块（22），所述限位外块（11）一端的中间位置处设置有限位球柱（20），所述连接横块（9）内部的一端设置有防摩擦内垫（21）。
