一种畜牧用喂料装置的制作方法

本技术涉及畜牧喂料，尤其涉及一种畜牧用喂料装置。

背景技术：

1、喂料装置是一种专门用来辅助饲料投放的设备，随着社会的发展，当畜牧需要喂食时使用喂料装置。

2、发明人在日常工作中发现，工作者将饲料投放入畜牧用喂料装置中，控制畜牧用喂料装置，以便畜牧用喂料装置暂时储存饲料并喂养畜牧，但是工作者在清洗畜牧用喂料装置时受到空间狭窄的限制，致使工作者在清洗的过程中会出现不便的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在工作者在清洗的过程中会出现不便的缺点，而提出的一种畜牧用喂料装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种畜牧用喂料装置，包括储料罐、支架和便利装置，所述支架设置在储料罐的下方，所述便利装置设置在支架的表面上，所述便利装置包括放置槽，所述放置槽开设在支架的表面上，所述放置槽位于储料罐的下方，所述放置槽的表面放置有收集盆，所述收集盆位于储料罐的下方，所述收集盆的表面固定连接有插杆，所述插杆与支架的表面插接，所述插杆的表面开设有卡槽，所述卡槽位于储料罐的下方，所述支架的表面转动连接有抵板，所述抵板位于储料罐的下方，所述抵板与卡槽的表面触接，抵板可以与支架相配合以达到支撑抵板转动的目的。

3、优选的，所述收集盆远离插杆的一侧固定连接有拉把，所述拉把位于储料罐的下方，拉把可以与收集盆相配合以达到方便工作者拉动收集盆的目的。

4、优选的，所述储料罐的表面设置有调节装置，所述调节装置包括滑条，所述滑条与储料罐的表面固定连接，所述滑条与支架的表面滑动连接，滑条可以与储料罐相配合以达到引导和支撑储料罐的目的。

5、优选的，所述支架的表面开设有两组定位孔，两组所述定位孔位于储料罐的两侧，定位孔可以与支架相配合以达到收纳定位杆的目的。

6、优选的，所述储料罐两侧的表面固定连接有滑环，所述滑环与支架的表面触接，滑环可以与储料罐相配合以达到引导储料罐的目的。

7、优选的，所述滑环的表面螺纹连接有定位杆，所述定位杆与定位孔的表面触接，定位杆可以与滑环相配合以达到支撑定位杆的目的。

8、与现有技术相比，本实用新型的优点和积极效果在于：

9、1、本实用新型中，通过设置便利装置，当畜牧用喂料装置使用时，方便工作者清洗畜牧用喂料装置，使用设备，设备通过接收并储存物料以达到喂养畜牧的目的，转动抵板，抵板失去插杆的束缚，拉动拉把，拉把带动收集盆，收集盆脱离放置槽，完成便利清洗，通过设置便利装置，有效地方便工作者清洗畜牧用喂料装置，当畜牧用喂料装置使用时，拉动拉把，避免了工作者在清洗畜牧用喂料装置时出现不便的情况，提高了畜牧用喂料装置的实用性，提高了畜牧用喂料装置的辅助性，提高了工作者清理畜牧用喂料装置的便利性。

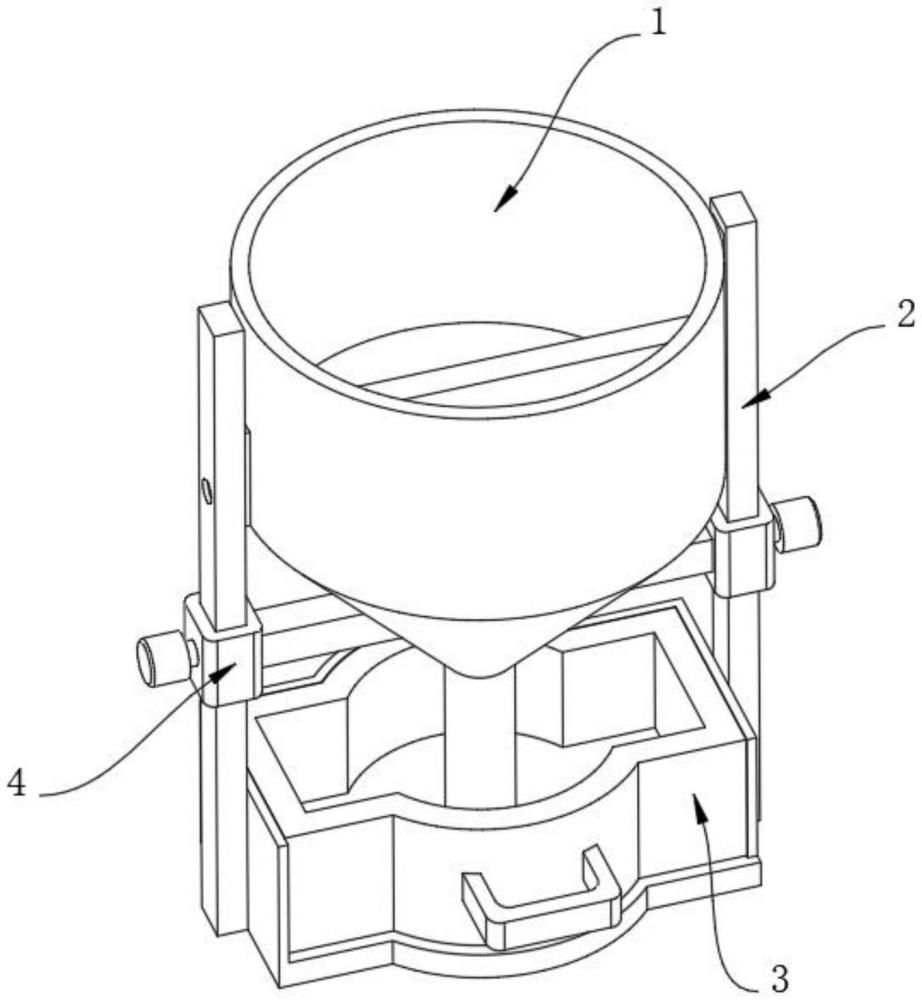

1.一种畜牧用喂料装置，包括储料罐(1)、支架(2)和便利装置(3)，其特征在于：所述支架(2)设置在储料罐(1)的下方，所述便利装置(3)设置在支架(2)的表面上，所述便利装置(3)包括放置槽(36)，所述放置槽(36)开设在支架(2)的表面上，所述放置槽(36)位于储料罐(1)的下方，所述放置槽(36)的表面放置有收集盆(34)，所述收集盆(34)位于储料罐(1)的下方，所述收集盆(34)的表面固定连接有插杆(32)，所述插杆(32)与支架(2)的表面插接，所述插杆(32)的表面开设有卡槽(31)，所述卡槽(31)位于储料罐(1)的下方。

2.根据权利要求1所述的一种畜牧用喂料装置，其特征在于：所述支架(2)的表面转动连接有抵板(33)，所述抵板(33)位于储料罐(1)的下方，所述抵板(33)与卡槽(31)的表面触接。

3.根据权利要求1所述的一种畜牧用喂料装置，其特征在于：所述收集盆(34)远离插杆(32)的一侧固定连接有拉把(35)，所述拉把(35)位于储料罐(1)的下方。

4.根据权利要求1所述的一种畜牧用喂料装置，其特征在于：所述储料罐(1)的表面设置有调节装置(4)，所述调节装置(4)包括滑条(44)，所述滑条(44)与储料罐(1)的表面固定连接，所述滑条(44)与支架(2)的表面滑动连接。

5.根据权利要求1所述的一种畜牧用喂料装置，其特征在于：所述支架(2)的表面开设有两组定位孔(41)，两组所述定位孔(41)位于储料罐(1)的两侧。

6.根据权利要求5所述的一种畜牧用喂料装置，其特征在于：所述储料罐(1)两侧的表面固定连接有滑环(42)，所述滑环(42)与支架(2)的表面触接。

7.根据权利要求6所述的一种畜牧用喂料装置，其特征在于：所述滑环(42)的表面螺纹连接有定位杆(43)，所述定位杆(43)与定位孔(41)的表面触接。
