一种园林绿色节水灌溉装置的制作方法

本申请涉及灌溉，更具体地说，涉及一种园林绿色节水灌溉装置。

背景技术：

1、园林灌溉是通过人工或者机械的方法对园林内的植物进行供水，使植物能够吸收充分的水分。目前通常使用灌溉装置将水通过喷洒的方式进行灌溉。

2、现有技术公开号为cn216452373u的文献提供一种用于园林绿色节水灌溉装置，该装置通过安装有药剂箱对园林植物进行病虫害的防护，避免园林植物因病虫害死亡，用过安装营养剂箱对园林植物添加合适营养剂使园林植物生长更快更为美观同时也使园林植物更抗病虫害，安装有太阳能板对装置进行供电，装置使用太阳能能源绿色环保，该装置安装有土壤湿度传感器对土壤进行检测湿度并进行传送到控制器通过水管电磁阀自动对园林植物进行灌溉。

3、上述中的现有技术方案虽然通过现有技术的结构可以实现与有关的有益效果，但是上述灌溉装置的喷头处于暴露状态无法进行保护，且存在污垢或泥土堵塞喷头口部的风险。

4、针对上述中的相关技术中，发明人认为可通过增加防护部件来对喷水口进行保护。鉴于此，我们提出一种园林绿色节水灌溉装置。

技术实现思路

1、1.要解决的技术问题

2、本申请的目的在于提供一种园林绿色节水灌溉装置，解决了现有技术中喷水口暴漏无保护的技术问题，实现了对喷水口进行自动保护技术效果。

3、2.技术方案

4、本申请实施例提供了一种园林绿色节水灌溉装置，包括若干支撑块；

5、所述支撑块上开设有调节孔和连接通道，调节孔和连接通道连通；

6、所述支撑块上固定安装有支撑管，支撑管与连接通道连通；

7、所述支撑管上开设有若干喷水孔，用于喷水；

8、所述支撑块内配合有调节柱，调节柱与支撑块活动连接，调节柱活动插在调节孔内，调节柱用于阻隔连接通道和调节孔的连通；

9、所述调节柱的端部固定连接有弧形板，用于分散浇灌液；

10、所述支撑块上开设有进水孔，若干支撑块上的进水孔通过连接管相互连通，一个进水孔通过连接管与供液设备连接。

11、通过采用上述技术方案，浇灌液从连接管进入进水孔内后，在水压作用下，推动调节柱和弧形板上移，从而使调节孔与连接通道连通，浇灌液经连接通道、支撑管流动并从喷水孔喷向弧形板，在弧形板的弧面作用下，浇灌水分散对绿植进行浇灌，在停止供水时，调节柱和弧形板在重力作用下下降，弧形板盖与支撑管上，有效的对喷水孔进行遮挡，降低杂质进入堵塞喷水孔的风险。

12、作为本申请文件技术方案的一种可选方案，所述调节柱上固定安装有叶轮，用于带动调节柱转动。

13、通过采用上述技术方案，叶轮的设置，在浇灌液冲击叶轮时，叶轮带动调节柱和弧形板转动，从而加速弧形板上的浇灌液扩散，进一步提高浇灌效果。

14、作为本申请文件技术方案的一种可选方案，所述支撑块的下方固定连接有地锚，支撑块通过地锚固定在地面上。

15、作为本申请文件技术方案的一种可选方案，所述支撑块内开设有导向孔，导向孔与连接通道连通，调节柱与导向孔配合，导向孔内连通开设有限位槽，调节柱上固定有限位环，限位环的外径大于调节孔的外径，导向孔的内径小于限位环的外径，限位环的外径不大于限位槽的内径。

16、通过采用上述技术方案，在无水压状态时，限位环在调节柱的重力作用下压在调节孔的口部，在有水压时，限位环在水推力作用下顶入限位槽内并限位在导向孔的口部，从而个有效的对调节柱进行限位。

17、作为本申请文件技术方案的一种可选方案，所述弧形板上固定连接有若干肋板。

18、通过采用上述技术方案，在弧形板跟随调节柱转动时，肋板可有效的加速浇灌液的分离，进一步提高浇灌效果，

19、3.有益效果

20、本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：

21、1.本申请浇灌液从连接管进入进水孔内后，在水压作用下，推动调节柱和弧形板上移，从而使调节孔与连接通道连通，浇灌液经连接通道、支撑管流动并从喷水孔喷向弧形板，在弧形板的弧面作用下，浇灌水分散对绿植进行浇灌，在停止供水时，调节柱和弧形板在重力作用下下降，弧形板盖与支撑管上，有效的对喷水孔进行遮挡，降低杂质进入堵塞喷水孔的风险。

22、2.本申请通过叶轮的设置，在浇灌液冲击叶轮时，叶轮带动调节柱和弧形板转动，从而加速弧形板上的浇灌液扩散，提高浇灌效果。

23、3.本申请在无水压状态时，限位环在调节柱的重力作用下压在调节孔的口部，在有水压时，限位环在水推力作用下顶入限位槽内并限位在导向孔的口部，从而个有效的对调节柱进行限位。

24、4.本申请弧形板跟随调节柱转动时，肋板可有效的加速浇灌液的分离，进一步提高浇灌效果。

25、5、本申请通过灌溉装置摆脱了传统的人力通过水管喷灌导致水资源浪费的问题，且浇灌均匀，可实现节约水资源。

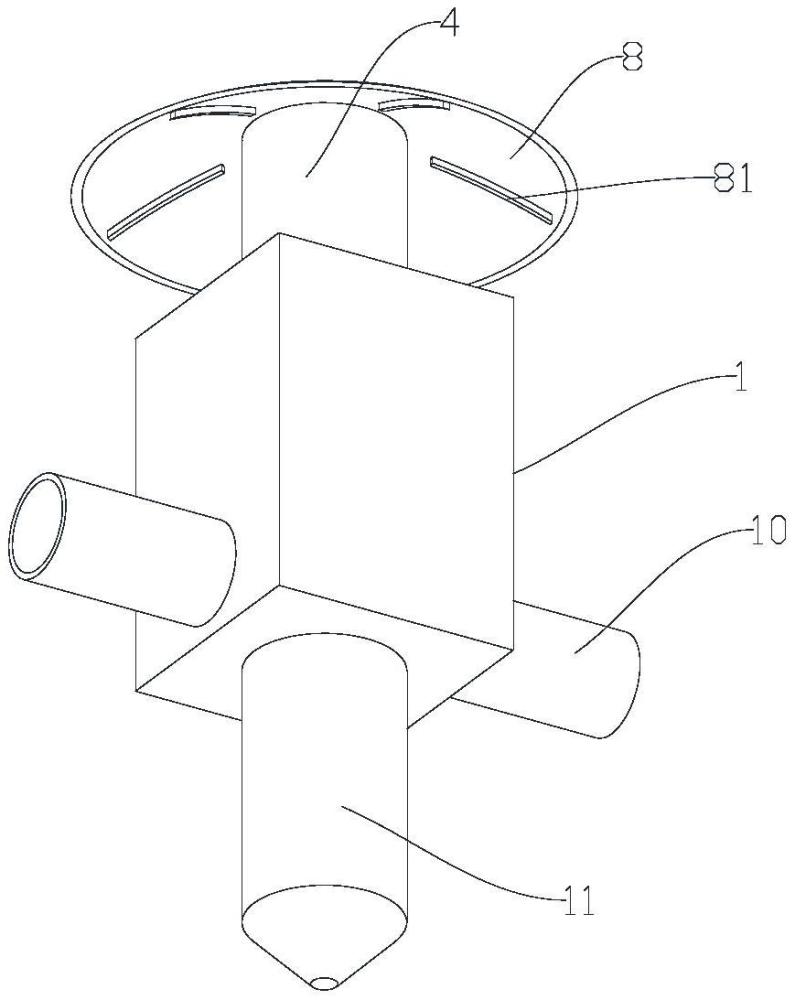

1.一种园林绿色节水灌溉装置，其特征在于：包括若干支撑块(1)；

2.根据权利要求1所述的园林绿色节水灌溉装置，其特征在于：所述调节柱(6)上固定安装有叶轮(7)，用于带动调节柱(6)转动。

3.根据权利要求1所述的园林绿色节水灌溉装置，其特征在于：所述支撑块(1)的下方固定连接有地锚(11)，支撑块(1)通过地锚(11)固定在地面上。

4.根据权利要求1所述的园林绿色节水灌溉装置，其特征在于：所述支撑块(1)内开设有导向孔(12)，导向孔(12)与连接通道(3)连通，调节柱(6)与导向孔(12)配合，导向孔(12)内连通开设有限位槽(13)，调节柱(6)上固定有限位环(61)，限位环(61)的外径大于调节孔(2)的外径，导向孔(12)的内径小于限位环(61)的外径，限位环(61)的外径不大于限位槽(13)的内径。

5.根据权利要求1-4任一项所述的园林绿色节水灌溉装置，其特征在于：所述弧形板(8)上固定连接有若干肋板(81)。
