用于畜禽的喂养装置的制作方法

本技术涉及畜禽养殖，具体为一种用于畜禽的喂养装置。

背景技术：

1、畜禽养殖基地中为了保证畜禽的肉质，通常会将畜禽散养在养殖场中。

2、在喂养时，大多都是人工进行洒料喂养，工作人员在洒料时，很容易被畜禽弄伤，造成人身危险且人工撒料效率低。因此本申请人在实际生产过程中研发出一种新的技术方案，以解决上述技术问题。

技术实现思路

1、本实用新型的目的是提供一种用于畜禽的喂养装置，具有自动将饲料投放到喂养槽内，减少人工撒料喂养情况发生的优点。

2、为解决上述技术问题，本实用新型采用如下技术方案：

3、本实用新型提供一种用于畜禽的喂养装置，包括向喂养槽内输送饲料的放料组件、将各个喂养槽依次通过放料件的输送组件；

4、所述输送组件包括放置在地面上导轨，各个所述喂养槽按一字型排列放置在导轨上；

5、所述导轨的一侧边设有竖直向上延伸的延伸板，所述放料组件设置在延伸板上。

6、通过采用上述技术方案，将多个喂养槽依次按照一字型排列在导轨上，然后被逐个输送至放料组件下方，放料组件将饲料输送至各个喂养槽内，此时实现了对多个喂养槽内饲料的自动投放，减少人工撒料喂养的情况发生，提高投料效率，节约人力，减少对人工的人身危险。

7、优选地，所述导轨的一侧设有驱动喂养槽在导轨上移动的动力组件。

8、优选地，所述动力组件包括设置在导轨一侧的立板，所述立板上设有主电缸，所述主电缸的移动杆延伸出立板且与喂养槽的一侧壁固定连接。

9、优选地，所述放料组件包括设置在延伸板上的储料盒，所述储料盒为中空的矩形盒，所述储料盒的上端设有进料管，下端开设有矩形的出料口，所述储料盒底部设有打开或者关闭出料口的封闭组件，所述储料盒内设有推动饲料移动到出料口的推动组件，所述储料盒上设有将出料口的饲料导向各个喂料槽的导向组件。

10、优选地，所述封闭组件包括可拆卸连接在储料盒底部的安装板，所述安装板背离储料盒的一侧通过螺栓依次可拆卸连接环形的垫板以及底板，所述底板与安装板尺寸一样大，且所述底板和安装板上均开设有与出料口对应的出口，所述底板在底板和安装板之间滑移连接有封闭板，所述安装板和底板远离储料盒的一侧边通过竖直的固定板连接，所述固定板上设有次电缸，所述次电缸的移动杆穿过固定板与封闭板的远离出口的一侧固定连接，所述安装板和底板上均开设有供移动杆移动的滑槽。

11、优选地，所述导向组件包括通过螺栓可拆卸连接在底板底部的连板，所述连板上设有与出口连通且尺寸逐渐增大的导料管，所述导料管下端设为圆形连接环，所述连接环上设有伸缩管。

12、优选地，所述伸缩管包括位于连接环下端且与连接环同轴分布的驱动环，所述驱动环和连接环之间通过波纹管连通，所述连接环相对外壁均设有定位板，所述驱动环下端设有与单个喂养槽槽口配合的挡板，两个所述定位板上均设有驱动电缸，两个所述驱动电缸的移动杆均与挡板上端面固定连接，当挡板进入喂料槽内时，所述挡板周向设有位于喂料槽上端面的限位板。

13、优选地，所述限位板下端面嵌设有压力传感器，当限位板与挡板上端面抵触时，所述压力传感器控制驱动电缸停止工作。

14、优选地，所述推动组件包括滑移连接在储料盒内的推板，所述推板的四周边均与储料盒的内壁接触，所述储料盒外设有推动推板在储料盒内移动的推动电缸，所述推动电缸的移动杆穿入储料盒内与推板的一侧固定连接，所述推动电缸与出料口分别位于推板的两侧。

15、优选地，所述进料管上设有打开或者关闭进料管的蝶阀，所述储料盒远离出口的一侧竖直壁为开口，且所述储料盒通过锁紧螺栓可拆卸连接有封闭开口的盖板，所述推动电缸固定在盖板上，所述推板在背离推动电缸的一侧通过紧固螺栓依次可拆卸连接有橡胶板、刚性板，所述橡胶板靠近推板分布，所述橡胶板的周边分别与储料盒的周边抵触。

16、本实用新型的有益效果在于：将多个喂养槽依次按照一字型排列在导轨上，然后被逐个输送至放料组件下方，放料组件将饲料输送至各个喂养槽内，此时实现了对多个喂养槽内饲料的自动投放，减少人工撒料喂养的情况发生，提高投料效率，节约人力，减少对人工的人身危险。

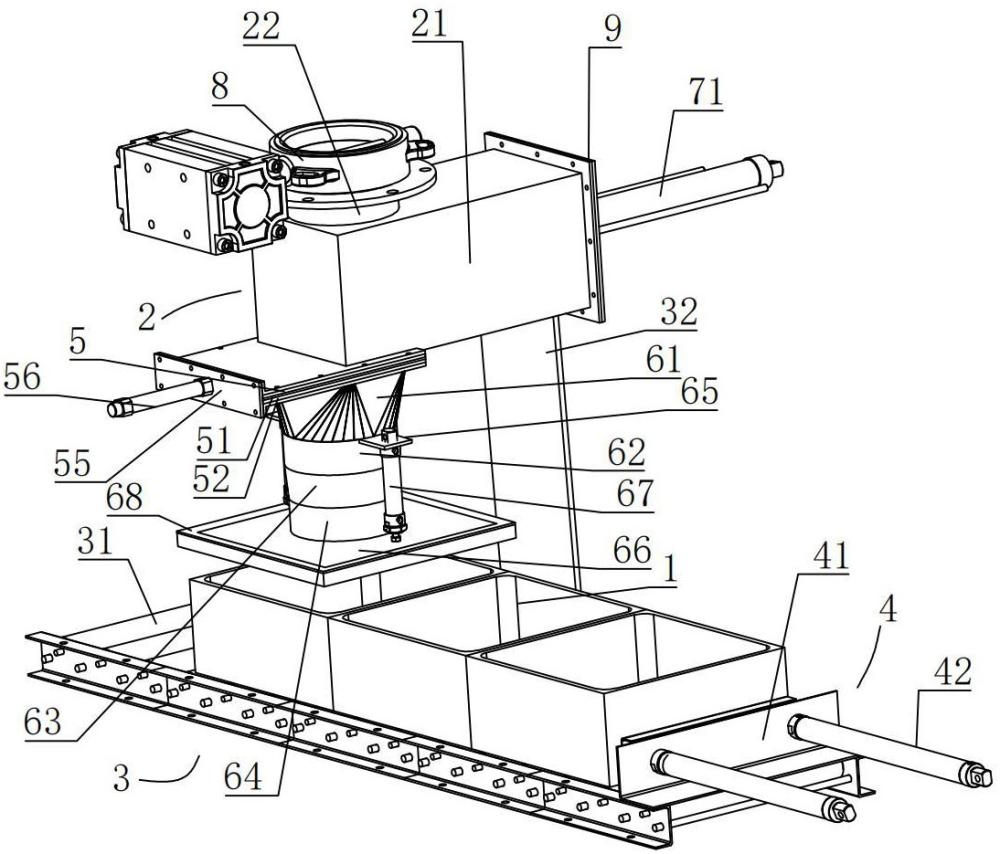

1.一种用于畜禽的喂养装置，其特征在于，包括向喂养槽(1)内输送饲料的放料组件(2)、将各个喂养槽(1)依次通过放料件的输送组件(3)；

2.如权利要求1所述的用于畜禽的喂养装置，其特征在于，所述导轨(31)的一侧设有驱动喂养槽(1)在导轨(31)上移动的动力组件(4)。

3.如权利要求2所述的用于畜禽的喂养装置，其特征在于，所述动力组件(4)包括设置在导轨(31)一侧的立板(41)，所述立板(41)上设有主电缸(42)，所述主电缸(42)的移动杆延伸出立板(41)且与喂养槽(1)的一侧壁固定连接。

4.如权利要求1所述的用于畜禽的喂养装置，其特征在于，所述伸缩管包括位于连接环(62)下端且与连接环(62)同轴分布的驱动环(63)，所述驱动环(63)和连接环(62)之间通过波纹管(64)连通，所述连接环(62)相对外壁均设有定位板(65)，所述驱动环(63)下端设有与单个喂养槽(1)槽口配合的挡板(66)，两个所述定位板(65)上均设有驱动电缸(67)，两个所述驱动电缸(67)的移动杆均与挡板(66)上端面固定连接，当挡板(66)进入喂料槽内时，所述挡板(66)周向设有位于喂料槽上端面的限位板(68)。

5.如权利要求4所述的用于畜禽的喂养装置，其特征在于，所述限位板(68)下端面嵌设有压力传感器，当限位板(68)与挡板(66)上端面抵触时，所述压力传感器控制驱动电缸(67)停止工作。

6.如权利要求1所述的用于畜禽的喂养装置，其特征在于，所述推动组件包括滑移连接在储料盒(21)内的推板(7)，所述推板(7)的四周边均与储料盒(21)的内壁接触，所述储料盒(21)外设有推动推板(7)在储料盒(21)内移动的推动电缸(71)，所述推动电缸(71)的移动杆穿入储料盒(21)内与推板(7)的一侧固定连接，所述推动电缸(71)与出料口(23)分别位于推板(7)的两侧。

7.如权利要求6所述的用于畜禽的喂养装置，其特征在于，所述进料管(22)上设有打开或者关闭进料管(22)的蝶阀(8)，所述储料盒(21)远离出口(53)的一侧竖直壁为开口，且所述储料盒(21)通过锁紧螺栓可拆卸连接有封闭开口的盖板(9)，所述推动电缸(71)固定在盖板(9)上，所述推板(7)在背离推动电缸(71)的一侧通过紧固螺栓依次可拆卸连接有橡胶板(91)、刚性板(92)，所述橡胶板(91)靠近推板(7)分布，所述橡胶板(91)的周边分别与储料盒(21)的周边抵触。
