一种大棚内遮阳自动伸缩控制装置的制作方法

本技术涉及大棚遮阳，尤其涉及一种大棚内遮阳自动伸缩控制装置。

背景技术：

1、目前大棚内遮阳，基本都是利用遮阳网遮挡直射的阳光控制大棚内的温度和光照，而遮阳网的安装大多都是利于铁丝或绳子绑扎固定，虽然绑扎固定较为牢固，但后续大棚内的作物需要光照时，人员则需要费力拆卸收卷遮阳网，人员劳动强度较大，操作较为麻烦费力。

2、因此，有必要提供一种新的大棚内遮阳自动伸缩控制装置解决上述技术问题。

技术实现思路

1、本实用新型提供一种大棚内遮阳自动伸缩控制装置，为解决上述背景技术中提出的大棚内遮阳网收卷操作较为麻烦费力的技术问题。

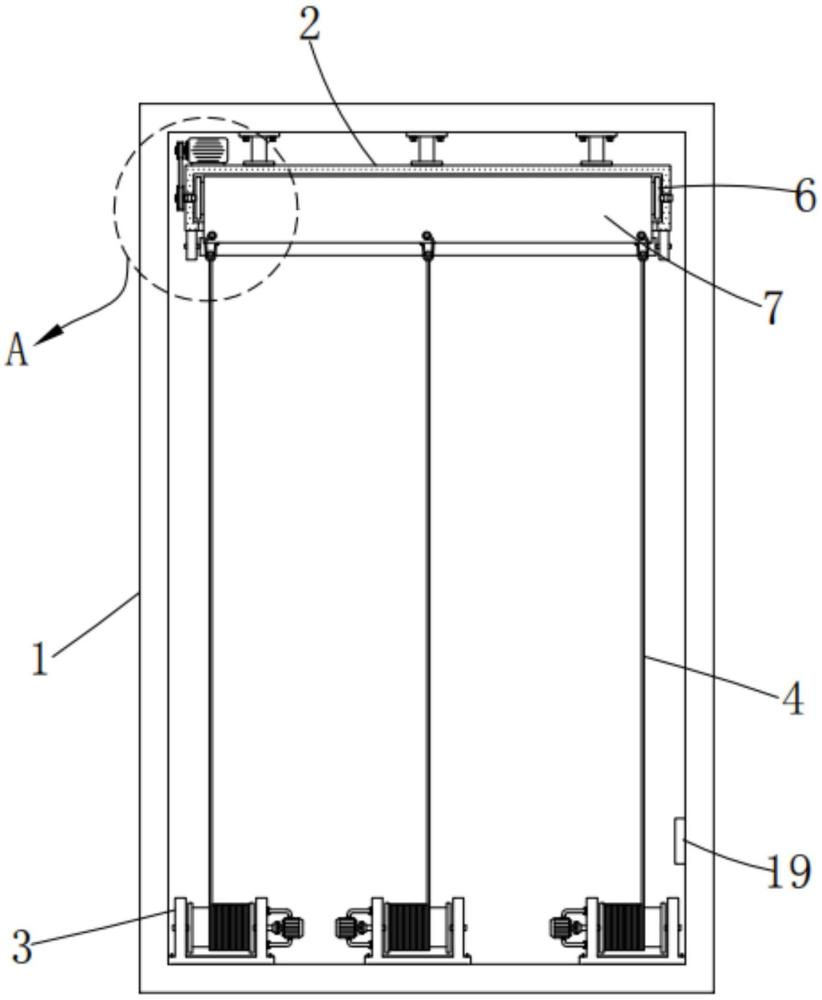

2、本实用新型提供的大棚内遮阳自动伸缩控制装置包括：固定安装在大棚本体的墙体内壁上的收卷箱和多个电动绞盘；多个绞绳，多个所述绞绳分别设置在对应的电动绞盘上，多个所述绞绳的一端均固定安装在挂钩；收卷辊，所述收卷辊转动安装在收卷箱内，所述收卷辊的传动轴的两端均延伸出收卷箱外；遮阳网，所述遮阳网设置在收卷辊上，所述遮阳网的一端上固定安装有多个挂环，多个所述挂环与对应的挂钩相适配；用于驱动收卷辊转动的驱动机构，所述驱动机构设置在收卷箱上。

3、优选的，所述驱动机构包括电机、两个皮带轮和正时皮带，所述电机固定安装在收卷箱的一侧，两个所述皮带轮分别固定安装在电机的输出轴上和收卷辊传动轴的一端上，所述正时皮带套设在两个皮带轮上。

4、优选的，所述收卷箱上设置有用于清洁遮阳网的清洁机构，所述清洁机构包括四个安装板、两个清洁刷辊、多个支架、冲洗管、出水管和水泵，四个所述安装板对称固定安装在收卷箱的一侧，两个所述清洁刷辊分别转动在对应的一组安装板上，多个所述支架设置在收卷箱的上方，所述冲洗管固定安装在多个所述支架的一端上，所述出水管固定连通在冲洗管上，所述水泵设置在收卷箱的上方，所述水泵的出水端与出水管的进水端固定连接。

5、优选的，所述收卷箱的顶部设置有箱盖，所述箱盖的顶部与水泵和多个支架固定连接。

6、优选的，所述箱盖的两侧均固定安装有卡勾，所述收卷箱的两侧均固定安装有卡扣，所述卡扣与对应的卡勾扣合。

7、优选的，所述收卷箱的一侧开设有条形通口，所述条形通口与遮阳网相适配。

8、优选的，所述大棚本体的墙体的一侧内壁上固定安装有控制器，所述控制器与电动绞盘、电机和水泵相适配。

9、与相关技术相比较，本实用新型提供的大棚内遮阳自动伸缩控制装置具有如下有益效果：

10、本实用新型提供一种大棚内遮阳自动伸缩控制装置：

11、1、通过设置的收卷箱、电动绞盘、绞绳、挂钩、收卷辊、遮阳网、挂环和驱动机构，可构成适用于大棚内遮阳的自动伸缩控制装置，遮阳网的设置，展开后能够起到遮阳的作用，设置的收卷辊转动，可便捷的收放遮阳网，设置的电动绞盘运行收卷绞绳，配合挂钩以便牵拉遮阳网，可省力便捷的使遮阳网展开；

12、2、通过设置的驱动机构运行，可驱动收卷辊转动，以便收卷或放出遮阳网，通过设置的清洁机构，以便后续清洁遮阳网，有利于洁净卫生，且定期清洗可以延长遮阳网的使用寿命，减少更换频率，降低成本，通过设置的箱盖，后续可打开以便更换遮阳网。

1.一种大棚内遮阳自动伸缩控制装置，其特征在于，包括：

2.根据权利要求1所述的大棚内遮阳自动伸缩控制装置，其特征在于，所述驱动机构包括电机、两个皮带轮和正时皮带，所述电机固定安装在收卷箱的一侧，两个所述皮带轮分别固定安装在电机的输出轴上和收卷辊传动轴的一端上，所述正时皮带套设在两个皮带轮上。

3.根据权利要求1所述的大棚内遮阳自动伸缩控制装置，其特征在于，所述收卷箱上设置有用于清洁遮阳网的清洁机构，所述清洁机构包括四个安装板、两个清洁刷辊、多个支架、冲洗管、出水管和水泵，四个所述安装板对称固定安装在收卷箱的一侧，两个所述清洁刷辊分别转动在对应的一组安装板上，多个所述支架设置在收卷箱的上方，所述冲洗管固定安装在多个所述支架的一端上，所述出水管固定连通在冲洗管上，所述水泵设置在收卷箱的上方，所述水泵的出水端与出水管的进水端固定连接。

4.根据权利要求3所述的大棚内遮阳自动伸缩控制装置，其特征在于，所述收卷箱的顶部设置有箱盖，所述箱盖的顶部与水泵和多个支架固定连接。

5.根据权利要求4所述的大棚内遮阳自动伸缩控制装置，其特征在于，所述箱盖的两侧均固定安装有卡勾，所述收卷箱的两侧均固定安装有卡扣，所述卡扣与对应的卡勾扣合。

6.根据权利要求1所述的大棚内遮阳自动伸缩控制装置，其特征在于，所述收卷箱的一侧开设有条形通口，所述条形通口与遮阳网相适配。

7.根据权利要求3所述的大棚内遮阳自动伸缩控制装置，其特征在于，所述大棚本体的墙体的一侧内壁上固定安装有控制器，所述控制器与电动绞盘、电机和水泵相适配。
