一种茶树种植育苗用浇洒水装置的制作方法

本技术涉及茶树种植，尤其涉及一种茶树种植育苗用浇洒水装置。

背景技术：

1、茶叶是中国的传统饮品，具有杀菌、提神的功效。在茶树种植培育的过程中需要进行浇水作业，一般是人工用水管沿茶树根部进行浇灌，人工浇灌的方式洒水量很不均匀，无法保证茶树根部四周都能获取水源，人工浇灌的劳动强度也相对较高，作业效率低下。

2、现有技术cn216164117u公开了一种茶树种植育苗用浇洒水装置，包括可移动的输送平台，输送平台上依次架设有储水箱以及洒水机构，洒水机构包括两个相对设置的弧形支架；弧形支架一端与输送平台铰接，且内沿布置有与储水箱连通的喷淋管，喷淋管上设有多个喷头；输送平台上还设置有与弧形支架相连调节机构。本实用新型的茶树种植育苗用浇洒水装置，采用调节机构带动两个弧形支架分离，以便树干能进去弧形支架内的灌溉区域，多个喷头同时沿茶树树干四周喷水，以保证茶树根部四周能均匀获取水源，保证茶树根部都能获取到水源，促进茶树生长的同时节省了用水。

3、但上述技术中，要将每颗茶树的根部进入弧形支架的灌溉区域，但成片的茶树育苗的根部相距不远，上述技术的灌溉方式使得灌溉效率较低，且费时。

技术实现思路

1、本实用新型的目的在于提供一种茶树种植育苗用浇洒水装置，解决了现有技术要将每颗茶树的根部进入弧形支架的灌溉区域，但成片的茶树育苗的根部相距不远，灌溉方式使得灌溉效率较低，且费时的问题。

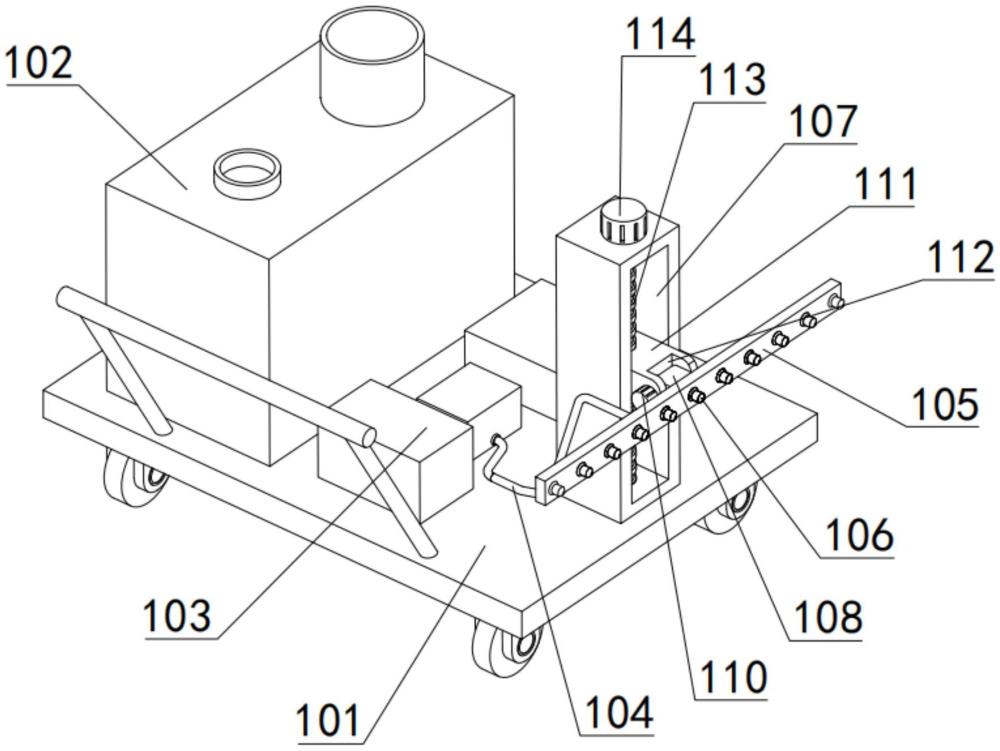

2、为实现上述目的，本实用新型提供了一种茶树种植育苗用浇洒水装置，包括输送平台、储水箱、增压泵和伸缩管，所述输送平台的上侧固定安装有所述储水箱，所述增压泵安装在所述输送平台上，所述伸缩管与所述增压泵连接，

3、还包括洒水组件；

4、所述洒水组件包括洒水管、喷头、转动构件、升降导轨和升降驱动构件，所述洒水管通过所述转动构件和所述升降驱动构件与所述升降导轨连接，并位于所述升降导轨远离所述储水箱的一侧，所述喷头与所述洒水管连接，并位于所述洒水管远离所述升降导轨的一侧，所述转动构件与所述洒水管连接，并驱动所述洒水管转动，所述升降导轨与所述输送平台固定连接，并位于所述输送平台靠近所述增压泵的一端，所述升降驱动构件安装在所述升降导轨上。

5、其中，所述转动构件包括连接块、转杆和转动电机，所述连接块与所述洒水管固定连接，并位于所述洒水管靠近所述升降导轨的一侧；所述转杆与所述连接块固定连接，并贯穿所述连接块，且与所述转动电机的转动输出端固定连接；所述转动电机固定安装在所述升降驱动构件上。

6、其中，所述升降驱动构件包括滑座和驱动部件，所述滑座与所述升降导轨通过所述驱动部件滑动连接，并与所述转动电机固定连接；所述驱动部件与所述滑座连接，并驱动所述滑座在所述升降导轨上移动；所述滑座具有连接凹槽，所述连接凹槽设置在所述滑座靠近所述连接块的一端，并与所述连接块配合。

7、其中，所述驱动部件包括螺纹杆和驱动电机，所述螺纹杆与所述升降导轨通过轴承转动连接，并与所述滑座螺纹连接，且贯穿所述滑座；所述驱动电机固定安装在所述升降导轨上，所述驱动电机的转动输出端与所述螺纹杆固定连接。

8、其中，所述洒水组件还包括导向架，所述导向架与所述升降导轨固定连接，并位于所述升降导轨靠近所述伸缩管的一侧。

9、本实用新型的一种茶树种植育苗用浇洒水装置，由人工推动所述输送平台，所述增压泵将所述储水箱内的水增压再通过所述伸缩管输送至所述洒水管，然后通过所述升降驱动构件驱动所述转动构件沿所述升降导轨的滑槽进行竖直方向的上下移动，所述转动构件连接所述洒水管，从而调节所述洒水管和所述洒水管上的多个所述喷头的高度位置，再通过所述转动构件驱动所述洒水管进行转动，所述洒水管带动多个所述喷头转动，从而通过所述升降驱动构件和所述转动构件调节所述洒水管和所述喷头的喷洒高度和喷洒角度，且所述洒水管为长条形，进而通过所述洒水组件更方便对成片的茶树种植育苗进行灌溉，并提高灌溉效率，且节约灌溉时间。

1.一种茶树种植育苗用浇洒水装置，包括输送平台、储水箱、增压泵和伸缩管，所述输送平台的上侧固定安装有所述储水箱，所述增压泵安装在所述输送平台上，所述伸缩管与所述增压泵连接，其特征在于，

2.如权利要求1所述的茶树种植育苗用浇洒水装置，其特征在于，

3.如权利要求2所述的茶树种植育苗用浇洒水装置，其特征在于，

4.如权利要求3所述的茶树种植育苗用浇洒水装置，其特征在于，

5.如权利要求1所述的茶树种植育苗用浇洒水装置，其特征在于，
